3. Lijn het stuurwiel uit met de spieën op de stuuras
(Figuur
3).
Opmerking: Plaats het stuurwiel zo op de as dat de
wielen van de machine recht naar voren wijzen wanneer
de dwarsbalk van het stuurwiel horizontaal is, met de
dikke spaak van het stuurwiel naar onderen.
4. Monteer de ring en de borgmoerdraden van de stuuras
(Figuur
3).
5. Draai de moer vast met een torsie van 24-29 N·m.
6. Lijn de borglipjes van de middenkap uit met de
openingen in het stuurwiel en druk de kap op het stuur
tot de borglipjes op hun plaats klikken
2
Accu's monteren
Model 07299TC
Benodigde onderdelen voor deze stap:
2
Bevestiging van accu
2
Aandrukstang van accu
7
Accukabels
4
Beschermstroken van accubak
1
Beschermstrook van accu
2
Flensmoer (3/8 inch)
1
Beschermspray voor accupolen
Procedure
Accutype: Trojan T105 of T145 of US Battery US2200 of
US145.
Accu-informatie: 6 V 225 AH bij 20 uur
Afmetingen: (l x b x h) 26,4 x 18,1 x 26,5 cm
1. Draai het sleuteltje van de aan-/uit-schakelaar naar de
stand Uit en verwijder het sleuteltje.
2. Plaats de beschermstrips van de accubak in het
achterframe
(Figuur
(Figuur
4).
3).

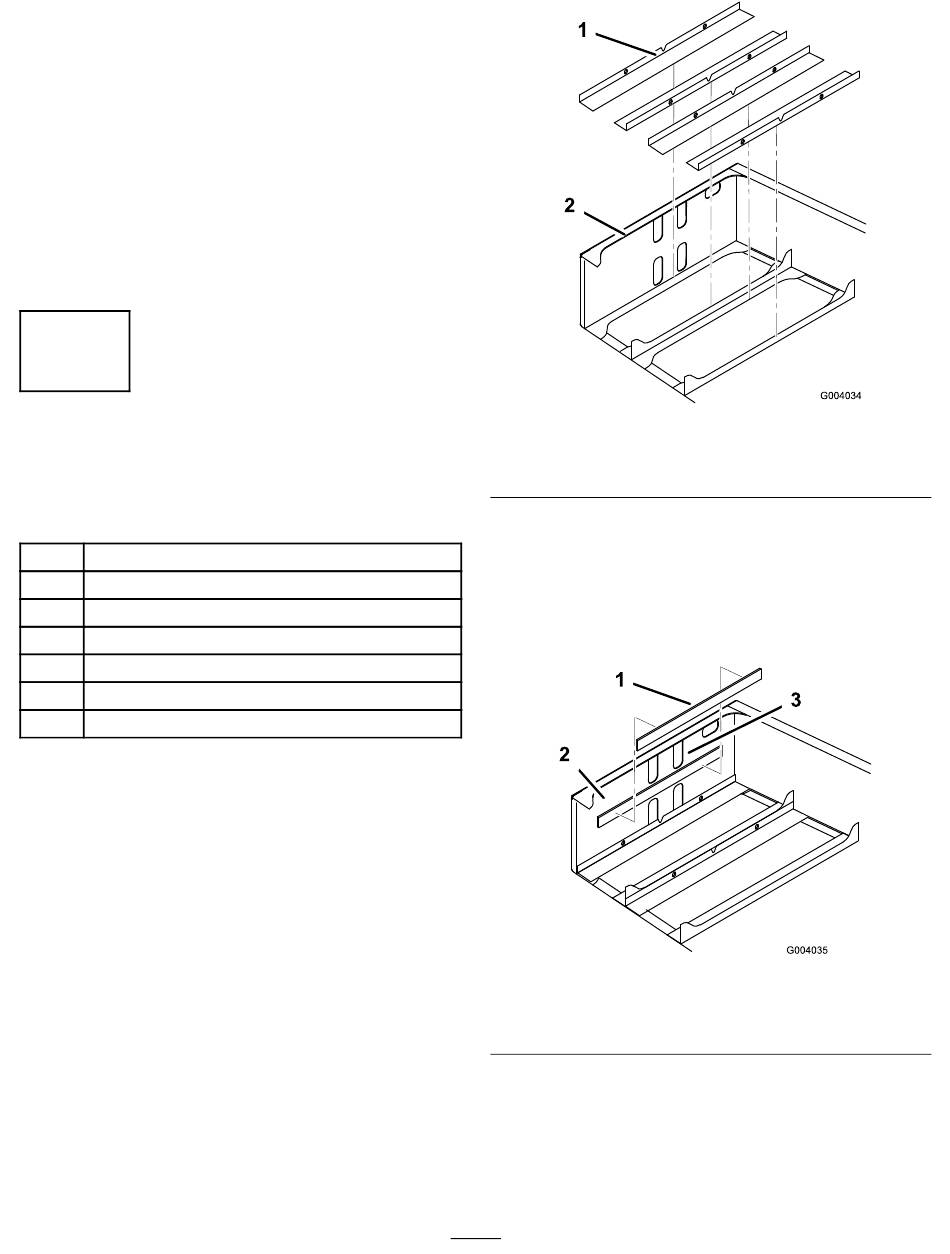

1. Beschermstrips van accubak
2. Achterframe
3. Verwijder de plakstrook van de achterkant van de
beschermstrip en bevestig deze voor op de binnenzijde
van het achterframe
Opmerking: De beschermstrip moet zich ongeveer
6 mm beneden de onderste rand van de bovenste rij
uitsnijgaten bevinden
1. Beschermstrook van accu
2. Binnenzijde voorvlak
4. Accu's monteren
Opmerking: Let op de polariteit van de accu als u de
nieuwe accu's plaatst
13
Figuur 4
(Figuur
5).
(Figuur
5).
Figuur 5
3. Bovenste uitsnijgaten
(Figuur
6).
(Figuur
6).
