De lagers in de voorwielen
smeren
Onderhoudsinterval: Om de 300 bedrijfsuren
Specificatie smeermiddel: Mobilgrease XHP™-222
De naaf en rotor verwijderen
1. Til de voorkant van de machine op en plaats deze op
kriksteunen.
2. Verwijder de 5 wielmoeren waarmee het wiel aan de
naaf bevestigd is
(Figuur
1. Wielmoer
2. Wiel
3. Verwijder de flenskopbouten (3/8 x 1 inch) waarmee
de beugel voor de rem is bevestigd aan de as en
verwijder de rem van de as
Opmerking: Ondersteun de rem voordat u verder
gaat met de volgende stap.
30).

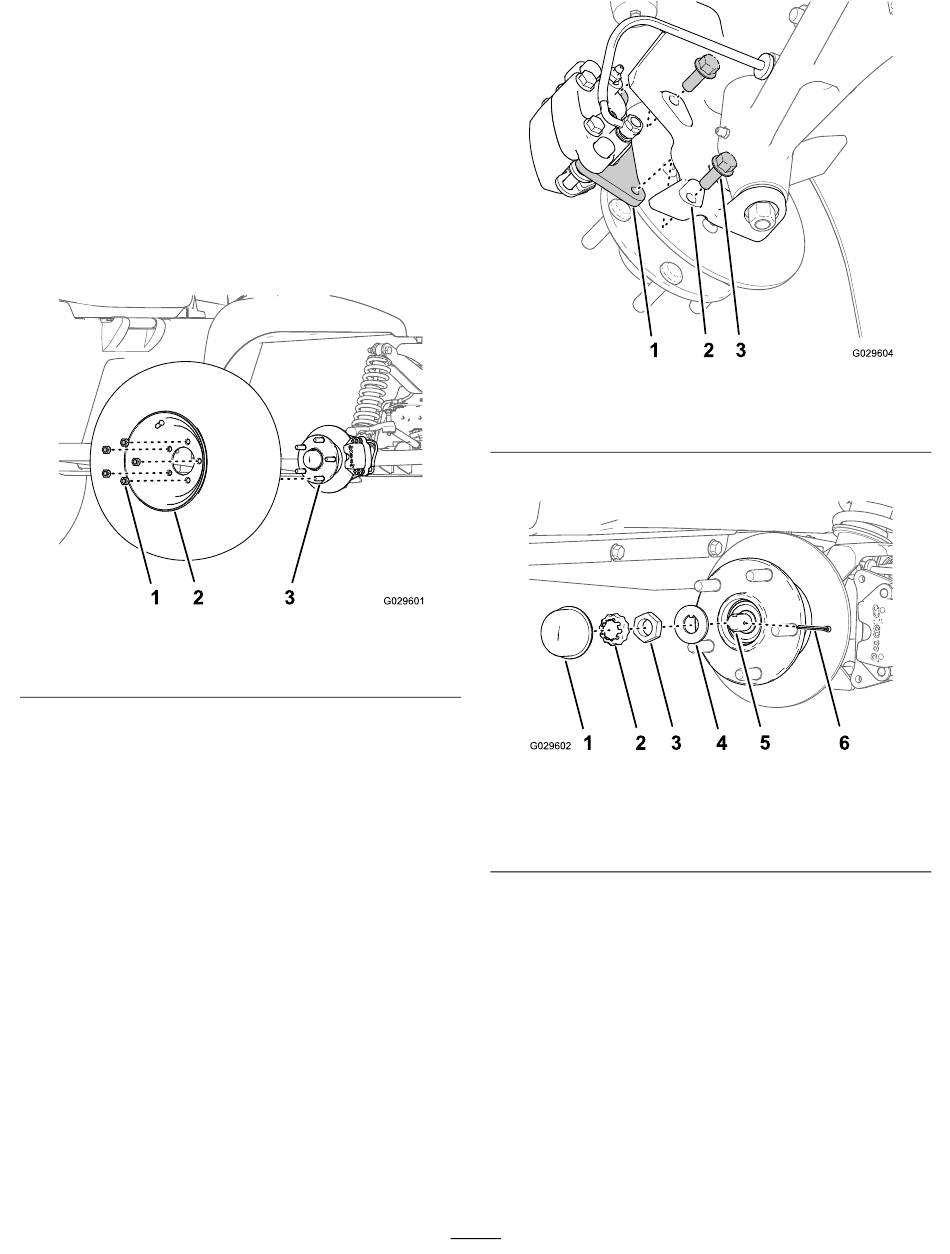

Figuur 30
3. Naaf
(Figuur
31).
1. Beugel remklauw (rem)
2. As
4. Verwijder de stofkap van de naaf
1. Stofkap
2. Moerzekering
3. Asmoer
5. Verwijder de borgpen en de moerzekering van de as
en de asmoer
(Figuur
6. Verwijder de asmoer van de as, en verwijder de naaf en
de rotor van de as
30
Figuur 31
3. Flenskopbout (3/8 x 1 inch)
(Figuur
32).
Figuur 32
4. Borgplaatje
5. As
6. Borgpen
32).
(Figuur 32
en
Figuur
33).
