6 Sensor met display- en bedieningsmodule in bedrijf stellen
Diagnose - curveweer-
gave
Diagnose - echocurvege-
heugen
48
Zo start u de simulatie:
1. [OK] indrukken
2. Met [->] de gewenste simulatiegrootheid kiezen en met [OK]
bevestigen.
3. Met [OK] de simulatie starten, eerst wordt de actuele meetwaar-
de in % getoond
4. Met [OK] de bewerkingsmodus starten
5. Met [+] en [->] de gewenste getalswaarde instellen.
6. [OK] indrukken
Opmerking:
Bij actieve simulatie wordt de gesimuleerde waarde als
4 ... 20 mA-stroomwaarde en als digitaal HART-signaal uitgestuurd.
Zo onderbreekt u de simulatie:
→
[ESC] indrukken
Informatie:
10 minuten na de laatste toetsbediening wordt de simulatie automa-
tisch afgebroken.

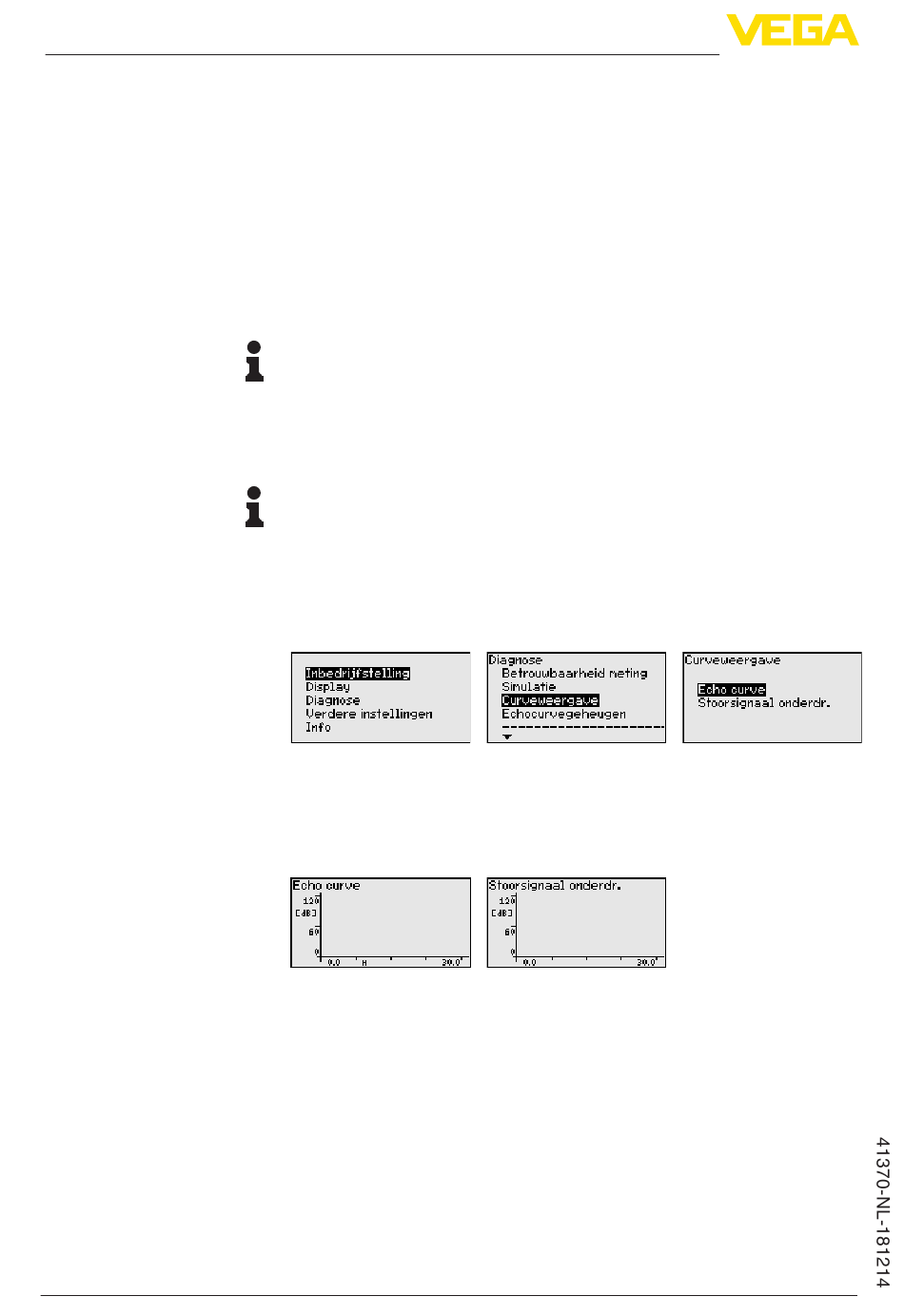

De "Echocurve" geeft de signaalsterkte van de echo over het meetbe-
reik in dB weer. De signaalsterkte maakt beoordeling van de kwaliteit
van de meting mogelijk.
De "Stoorsignaalonderdrukking" geeft de opgeslagen stoorecho's (zie
menu "Overige instellingen") weer van de lege tank met signaalsterk-
te in "dB" over het meetbereik.
Een vergelijking van de echocurve en de stoorsignaalonderdrukking
maakt een nauwkeurigher uitspraak over de meetzekerheid mogelijk.
De gekozen curve wordt voortdurend geactualiseerd. Met de toets
[OK] wordt een submenu met zoomfuncties geopend:
•
"X-zoom": loepfunctie voor de meetafstand
•
"Y-zoom": 1-, 2-, 5- en 10-voudige vergroting van het signaal in
"dB"
•
"Unzoom": terugzetten van de weergave naar het nominale meet-
bereik met enkele vergroting
Met de functie "Echocurvegeheugen" is het mogelijk, de echocurve
op het tijdstip van de inbedrijfname op te slaan. Over het algemeen
verdient dit aanbeveling, voor het gebruik van de asset-manage-
VEGAPULS 68 • Modbus- en Levelmaster-protocol
