kabellengte van de getwiste tweedraadskabel mag maximaal 1200 m zijn. De bus moet aan beide
zijden met een afsluitweerstand van 120 Ohm op de laatste busdeelnemer worden afgesloten. De
weerstand is in de VEGAPULS 68 al geïntegreerd en wordt via een schuifschakelaar geactiveerd/
gedeactiveerd.
4
+
( )
1

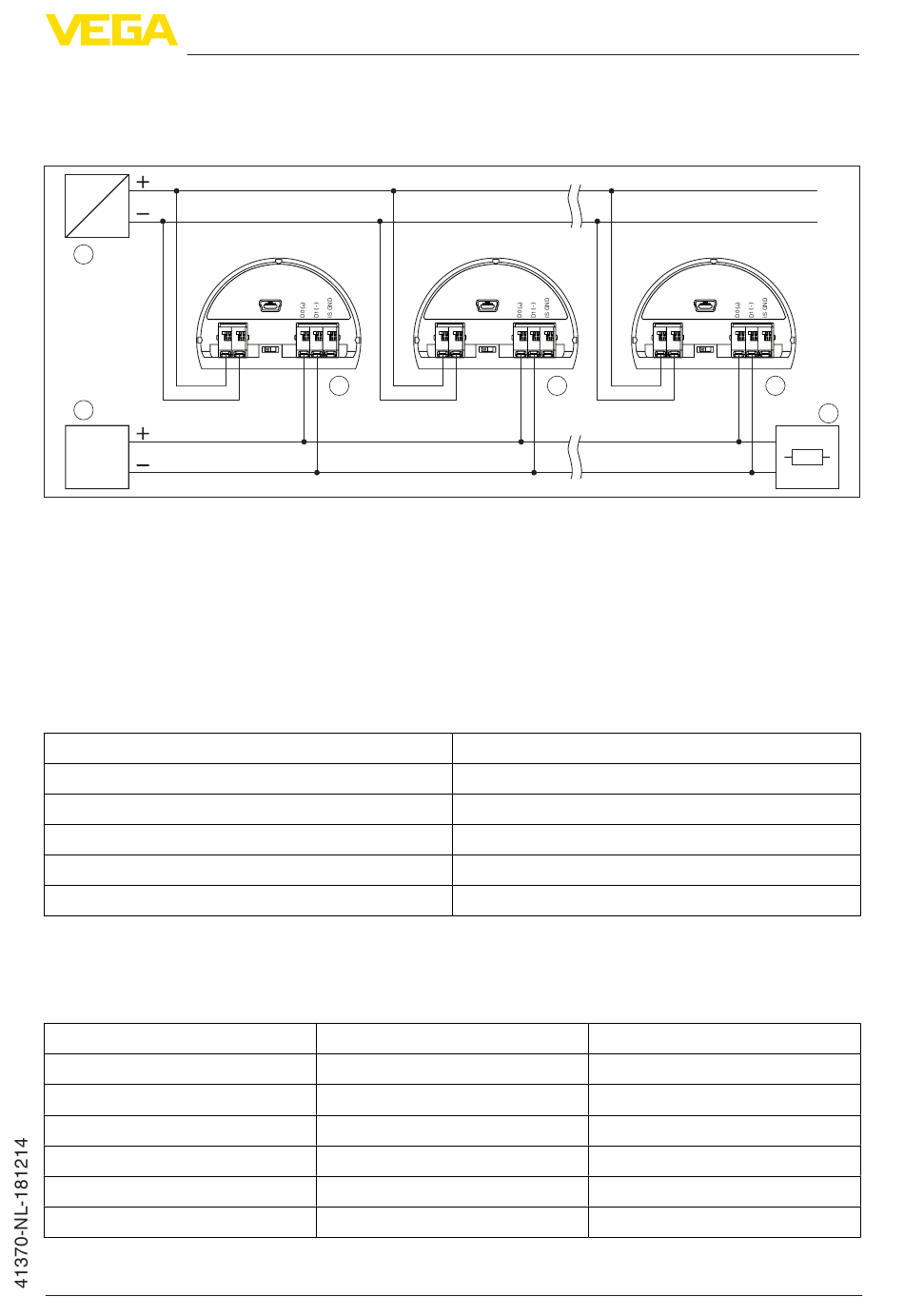

Fig. 53: Busarchitectuur Modbus
1
RTU
2
Afsluitweerstand
3
Busdeelnemer
4
Voedingsspanning
Beschrijving protocol
De VEGAPULS 68 is geschikt voor aansluiting op de volgende RTU's met Modbus RTU- of AS-
CII-protocol.
RTU
ABB Totalflow
Bristol ControlWaveMicro
Fisher ROC
ScadaPack
Thermo Electron Autopilot
Parameters voor de buscommunicatie
De VEGAPULS 68 is met de defaultwaarde vooringesteld:
Parameter
Baud Rate
Start Bits
Data Bits
Parity
Stop Bits
Address range Modbus
VEGAPULS 68 • Modbus- en Levelmaster-protocol
USB
MODBUS
power supply
1
2
off on
3 4
5
(-)
3
Configurable Values
1200, 2400, 4800, 9600, 19200
1
7, 8
None, Odd, Even
1, 2
1 ... 255
USB
MODBUS
power supply
+
1
2
off on
3 4
5
( )
(-)
3
Protocol
Modbus RTU, ASCII
Modbus RTU, ASCII
Modbus RTU, ASCII
Modbus RTU, ASCII
Modbus RTU, ASCII
Default Value
9600
1
8
None
1
246
10 Bijlage
USB
MODBUS
power supply
+
1
2
off on
3 4
5
( )
(-)
3
2
77
