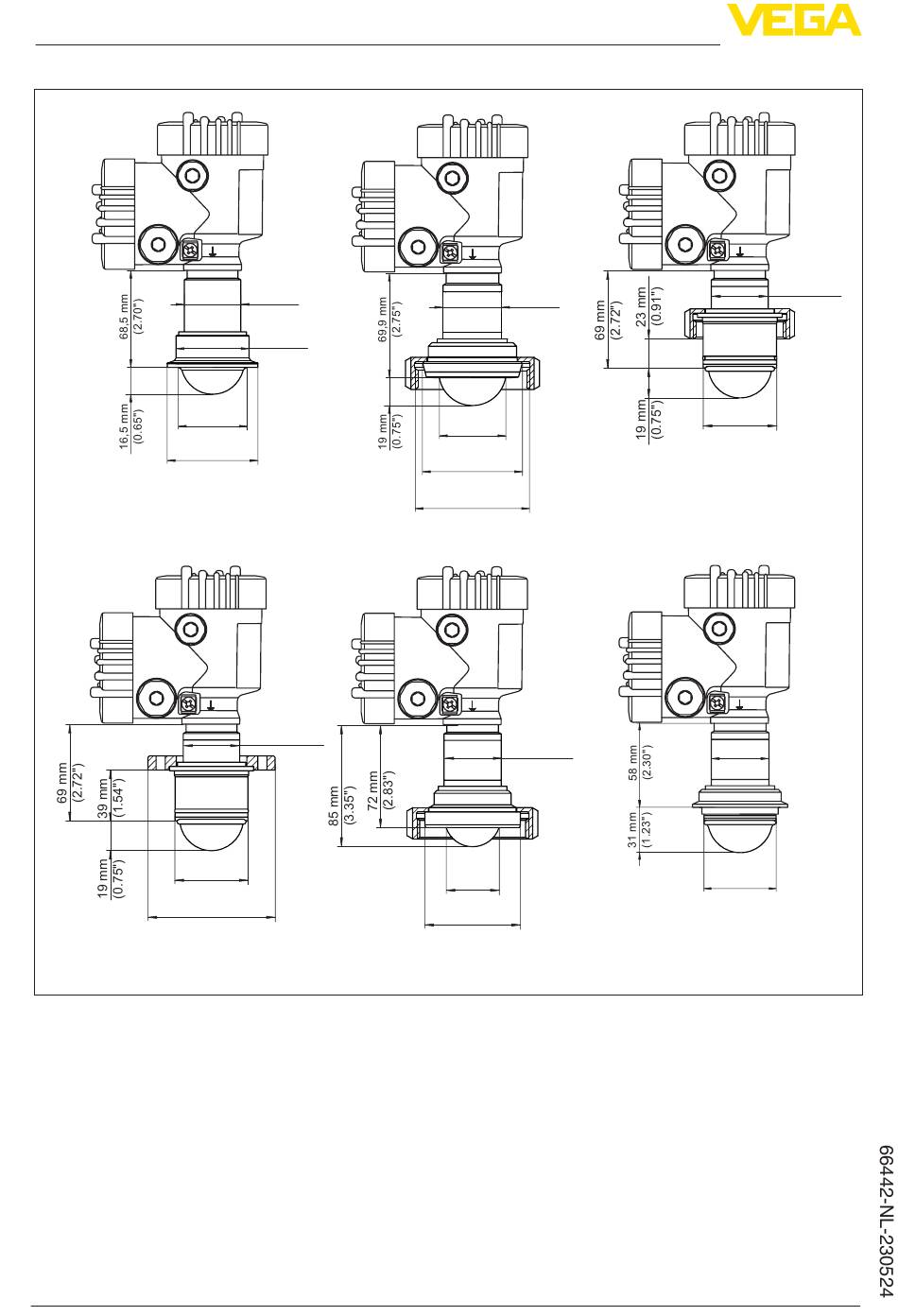

VEGAPULS 6X, aseptische aansluiting 1
ø 43,8 mm
(1.73")
ø 64 mm
(2.52")
ø 52 mm
(2.03")
ø 90 mm
(3.54")
Fig. 95: VEGAPULS 6X, aseptische aansluiting
CA Clamp 2" (DIN 32676, ISO 2852)
LF Schroefdraadaansluiting DN 50 vorm A voor pijp 53 x 1,5 (DIN 11864-1)
RA Melkkoppeling DN 50 (DIN 11851)
LI Groefflens DN 50 vorm A voor pijp 53 x 1,5 (DIN 11864-2)
DC Aansluiting met kraag DN 50 vorm A voor pijp 53 x 1,5 (DIN 11864-1)
LC Vlakke flens DN 50 vorm A voor pijp 53 x 1,5 (DIN 11864-2)
156
ø 40 mm
(1.57")
ø 51,6 mm
(2.03")
CA
ø 40 mm
(1.57")
LB
ø 40 mm
(1.57")
ø 45 mm
(1.77")
ø 68,5 mm
(2.70")
Rd 78x1/6
RA
ø 40 mm
(1.57")
ø 44 mm
(1.73")
ø 67 mm
(2.64")
DC
VEGAPULS 6X • Tweedraads 4 ... 20 mA/HART
ø 40 mm
(1.57")
ø 52 mm
(2.03")
LA
ø 40 mm
(1.57")
ø 50 mm
(1.97")
VA
