De koplampen monteren
(uitsluitend voor machines
met rolbeugel)
Benodigde onderdelen voor deze stap:
1
Rechter koplamphouder
1
Linker koplamphouder
2
Afdekpaneel
8
Plug
1
Koplamp rechts
1
Koplamp links
Procedure
1.
Maak de kabelboom van elke bestaande
koplamp los.
2.
Verwijder de koplampen
1. Koplamp
3.
Verwijder en bewaar het bevestigingsmateriaal
van het bedieningsplatform
4.
Monteer de linker en rechter koplamphouder
op de bestaande gaten vooraan in het
bedieningsplatform. Gebruik hiervoor de
bevestigingen die u hebt verwijderd
(Figuur
6).

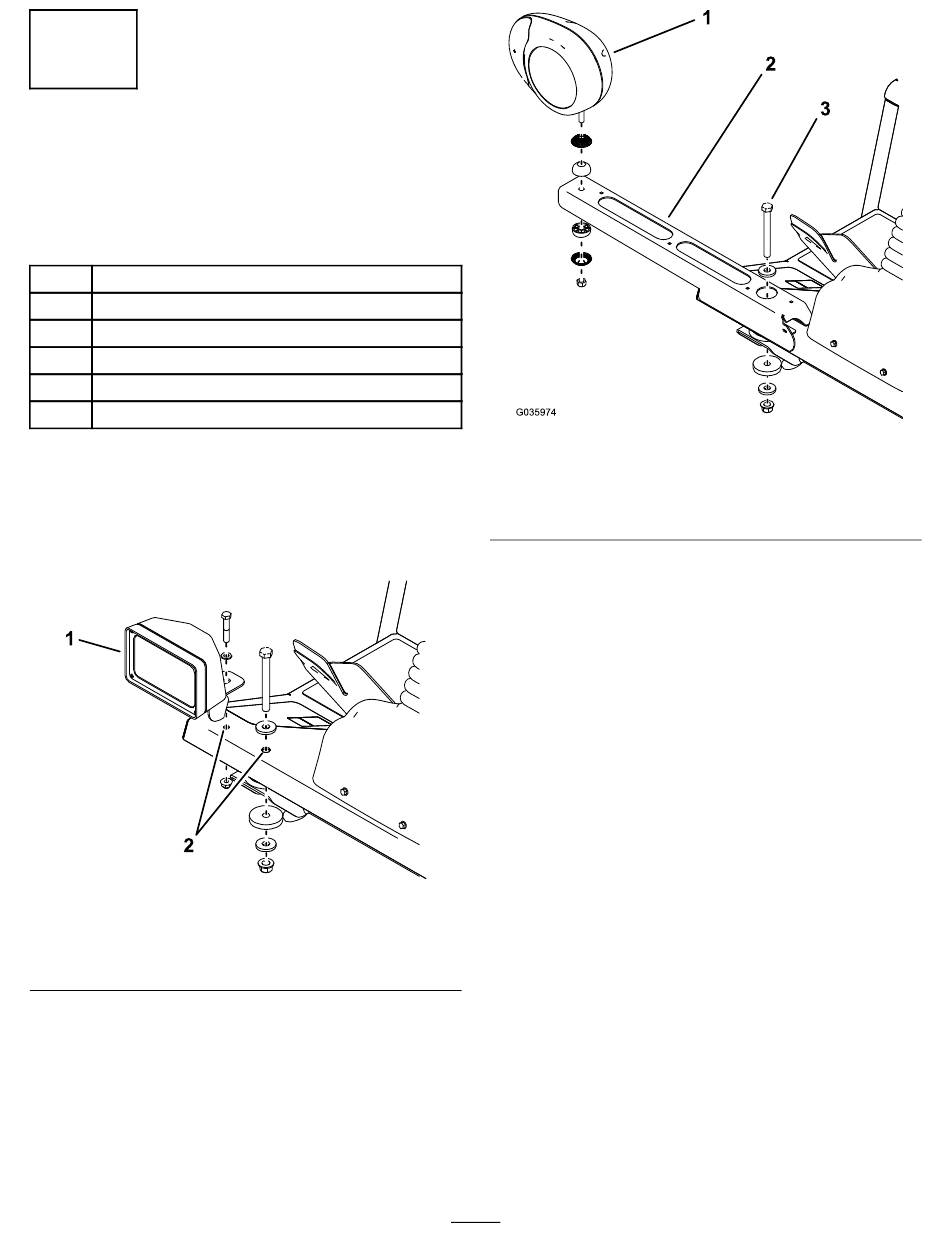

Figuur 6
2. Verwijder het
bevestigingsmateriaal
hier.
(Figuur
6).
(Figuur
1. Koplamp
2. Koplamphouder
5.
Verwijder de bevestigingen van de koplamp en
gebruik ze om de koplampen te bevestigen aan
de koplampbeugels
6.
Sluit de kabelboom aan op de rechter koplamp
(Figuur
8).
g188849
7).
5
Figuur 7
3. Eerder verwijderde
bevestigingen
(Figuur
7).
g035974
