Opmerking:
Gebruik het aantal kettingschakels
volgens de instructies in de Gebruikershandleiding
van het maaidek.

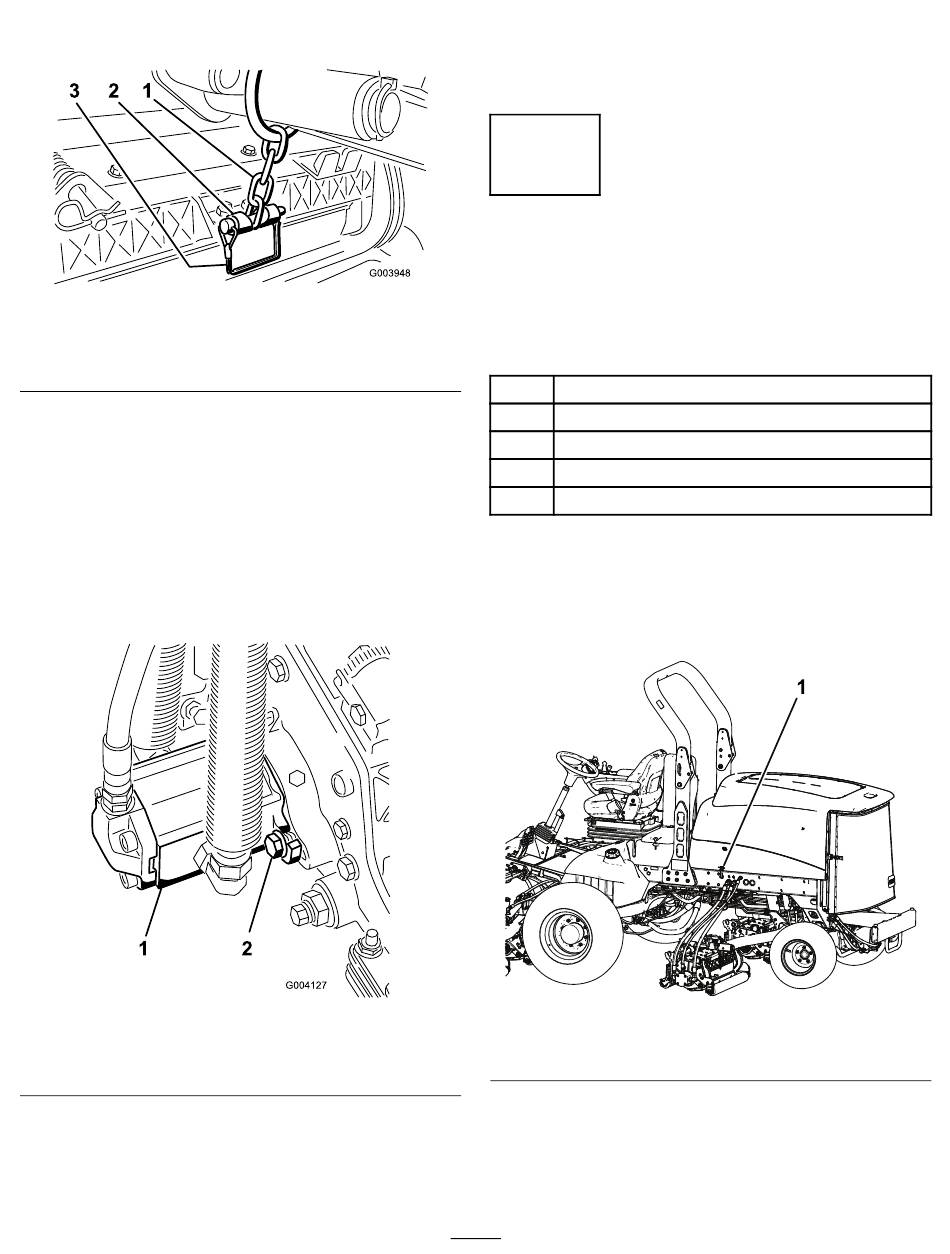

1. Ketting van hefarm
2. Kettingbeugel
De messenkooimotoren monteren
1.
Smeer schoon vet op de sleufas van de motor
van de messenkooi.
2.
Smeer olie op de O-ring van de motor van de
messenkooi en plaats deze op de flens van de
motor.
3.
Plaats de motor door deze rechtsom te draaien
zodat de flenzen van motor loskomen van de
bouten
(Figuur
21).
1. Aandrijfmotor van
messenkooi
4.
Draai de motor linksom tot de flenzen de bouten
omsluiten en draai dan de bouten vast.
Belangrijk:
Controleer of de slangen
van de motor van de messenkooi niet zijn
Figuur 20
3. Borgpen
Figuur 21
2. Montagebouten
verdraaid, geknikt of het risico lopen te
worden afgekneld.
5.
Draai de montagebouten vast met een torsie
van (36,6 tot 44,7 N·m).
4
De vergrendelbeugel van
de motorkap monteren om
te voldoen aan de CE-eisten
g003948
Benodigde onderdelen voor deze stap:
1
Vergrendelbeugel van de motorkap
2
Popnagel
1
Schroef (¼" x 2")
2
Platte ring (¼")
1
Borgmoer (¼")
Procedure
1.
Haak de motorkapvergrendeling los van de
beugel van de motorkapvergrendeling
22).
g004127
1. Motorkapvergrendeling
2.
Verwijder de 2 popnagels waarmee de
motorkapvergrendeling aan de motorkap is
bevestigd
17
Figuur 22
(Figuur
23).
(Figuur
g200373
