3.
Neem plaats op de stoel, stel de parkeerrem in
werking, zet de aftakasschakelaar in de stand
U
en zet de rijhendels in de
IT
. Start de motor. Als de motor
NEUTRAALSTAND
loopt, moet u de parkeerrem vrijzetten en de
aftakas inschakelen. Kom iets overeind uit
de bestuurdersstoel; de motor moet binnen
2 seconden afslaan.
4.
Ga niet op de stoel zitten, stel de parkeerrem in
werking, zet de aftakasschakelaar in de stand
U
en zet de rijhendels in de
IT
. Start de motor. Als de motor
NEUTRAALSTAND
loopt, zet u een van beide rijhendels in de
middelste stand. De motor moet binnen
2 seconden afslaan. Herhaal deze procedure
bij de andere rijhendel.
5.
Ga niet op de stoel zitten, zet de parkeerrem
vrij, zet de aftakasschakelaar in de stand
U
en zet de rijhendels in de
IT
. Probeer de motor te starten; de
NEUTRAALSTAND
motor mag nu niet gaan draaien.
Gebruik van de SCM voor
diagnose van systeemproblemen
De machine is uitgerust met een Standard Control
Module (SCM), een apparaat dat de werking van een
aantal belangrijke systemen controleert. De SCM
bevindt zich onder het rechter bedieningspaneel. U
kunt hierbij komen via de kap op het zijpaneel
11). Om de kap op het zijpaneel te open, moet u de 2
sluitingen losmaken en de kap omhoog trekken.
1. Kap op zijpaneel

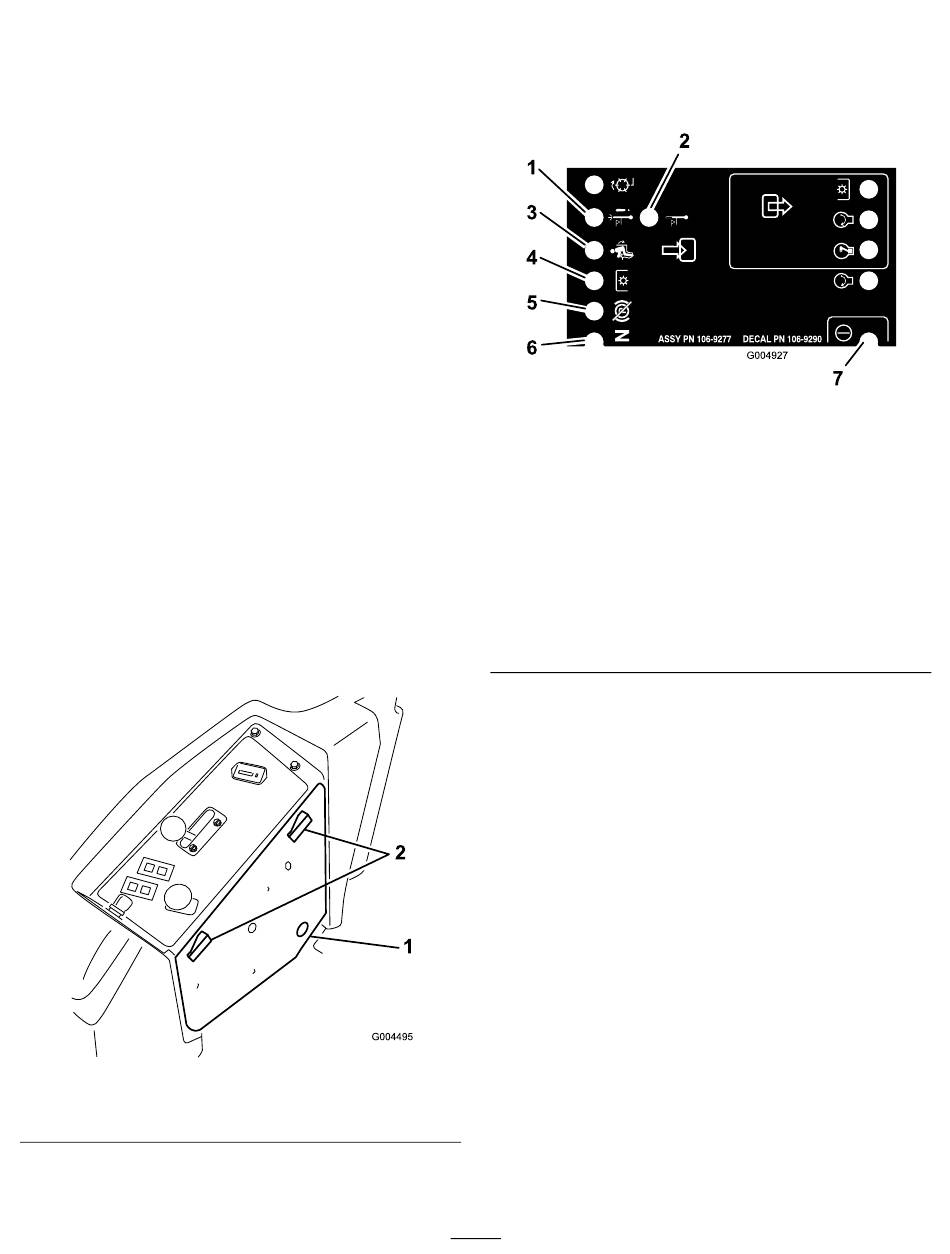

Op de SCM zitten 11 leds die gaan branden om
verschillende systeemcondities aan te geven.
VERGRENDELDE
VERGRENDELDE
VERGRENDELDE
Figuur 11
2. Vergrendelingen
U kunt 7 van deze leds gebruiken voor een
systeemdiagnose. Zie
van de betekenis van elke led. Nadere informatie
over het gebruik van de overige SCM-functies vindt u
in de Onderhoudshandleiding, die verkrijgbaar is via
een erkende Toro-dealer.
1. Uitschakeling bij te hoge temperatuur – de motortemperatuur
heeft een veilig niveau overschreden en de motor is
uitgeschakeld. Controleer het koelsysteem.
2. Waarschuwing voor te hoge temperatuur – de
motortemperatuur wordt gevaarlijk hoog en het maaidek is
uitgeschakeld. Controleer het koelsysteem.
3. Bestuurder in de stoel.
4. De aftakas is ingeschakeld.
5. De parkeerrem in niet werking is gesteld.
6. De bedieningsorganen staan in de neutraalstand.
(Figuur
7. De SCM ontvangt stroom en kan worden gebruikt.
Instellen van de
bestuurdersstoel
De stoel kan naar voren en naar achteren verschoven
worden. De stand van de stoel moet zo zijn dat u de
machine het best kunt bedienen en dat u comfortabel
zit.
Om de bestuurdersstoel in te stellen, moet u de
instelhendel zijwaarts bewegen. Hiermee ontgrendelt
u de stoel
(Figuur
g004495
23
Figuur 12
voor een beschrijving
Figuur 12
13).
g004927
