4 Monteren
Instromend medium
Aansluitingen
18
•
Flens met gekapseld antennesysteem: het referentievlak is de
onderzijde van de flensbekleding
•
Hygiënische aansluiting: het referentievlak is het hoogst gele-
gen contactpunt tussen procesaansluiting sensor en inlassok

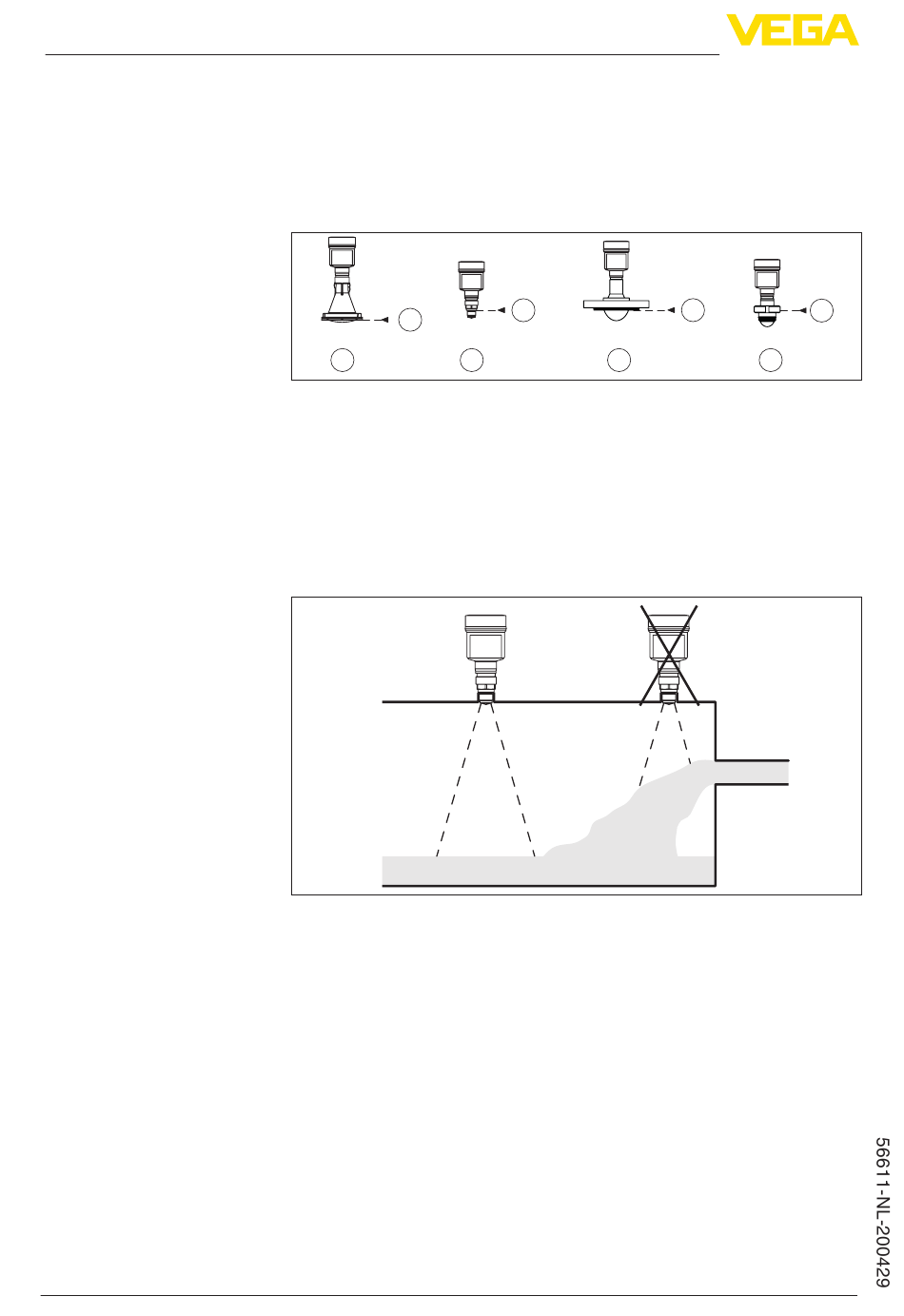

De volgende grafiek toont de positie van het referentievlak bij ver-
schillende sensoruitvoeringen.
1
2
Fig. 14: Positie van het referentievlak
1
Referentievlak
2
Kunststof hoornantenne
3
Schroefdraadaansluitingen
4
Flensaansluitingen
5
Hygiënische aansluitingen
Monteer de instrumenten niet boven of in de vulstroom. Waarborg dat
u het productoppervlak registreert en niet het instromende product.
Fig. 15: Montage van de radarsensor bij instromend product
Bij steunmontage moet de aansluiting zo kort mogelijk zijn en moet
het uiteinde zijn afgerond. Daardoor worden stoorreflecties door de
aansluiting gering gehouden.
Bij een schroefdraadaansluiting moet de antennerand minimaal 5 mm
(0,2 in) uit de aansluiting steken.
1
3
4
VEGAPULS 64 • HART en accupack
1
1
5
