Overige instellingen -
Linearisatie
Uitgebreide instellingen -
HART-modus
VEGAPULS 64 • HART en accupack
6 In bedrijf nemen met de display- en bedieningsmodule
3. Alle in dit bereik aanwezige stoorsignalen worden nu na bevesti-
gen met "OK" door de sensor geregistreerd en opgeslagen.
4. Alle in dit bereik aanwezige stoorsignalen worden nu na bevesti-
gen met "OK" door de sensor geregistreerd en opgeslagen.
Opmerking:
Controleer de afstand tot het productoppervlak, omdat bij een ver-
keerde (te grote) opgave het actuele niveau als stoorsignaal wordt op-
geslagen. Zo kan in dit bereik het niveau niet meer worden bepaald.

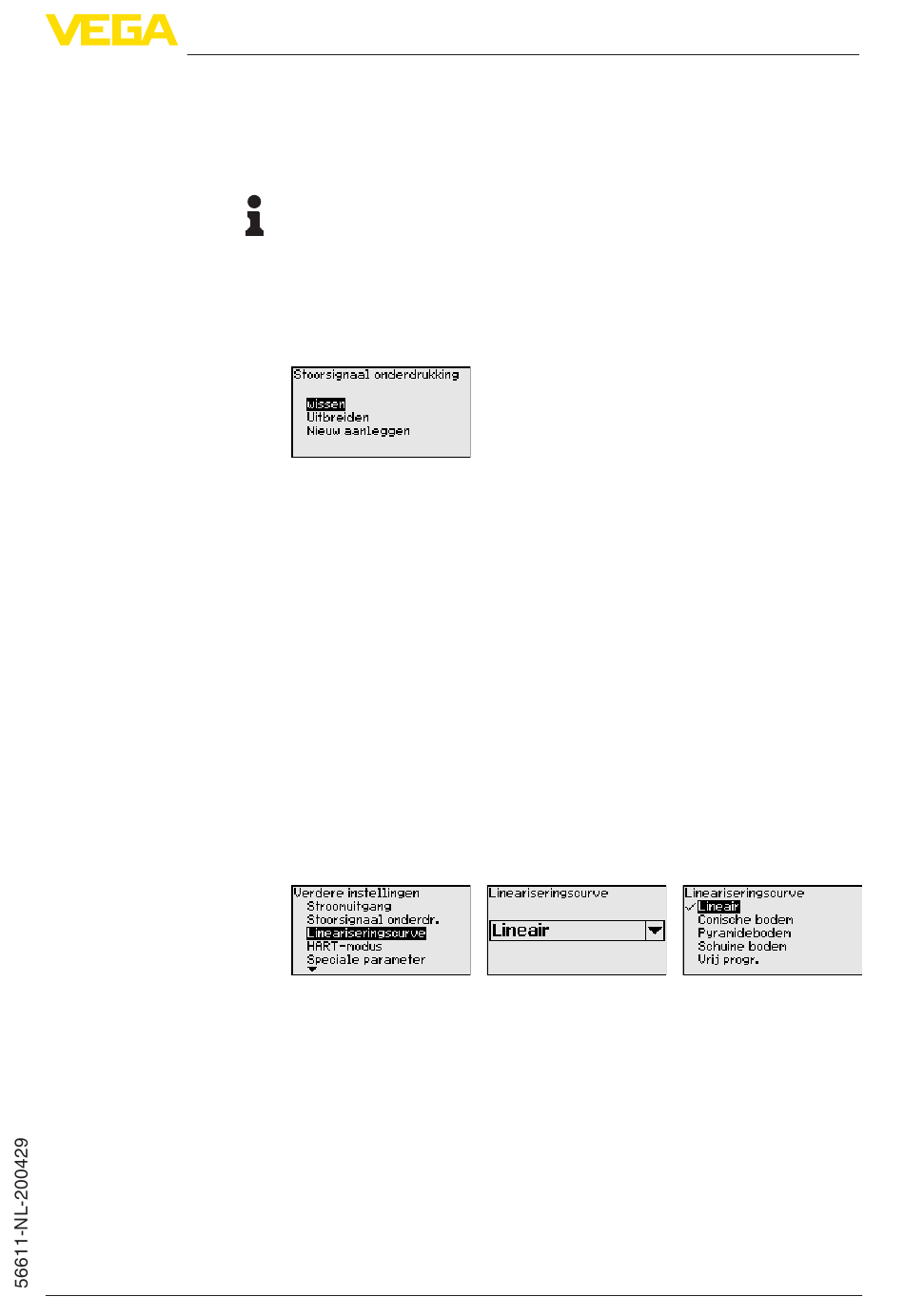

Wanneer in de sensor al een stoorsignaalonderdrukking is aange-
maakt, dan verschijnt bij de keuze "Stoorsignaalonderdrukking" het
volgende menuvenster:
"Wissen": een al aanwezige stoorsignaalonderdrukking wordt
compleet gewist. Dit is nuttig, wanneer de aanwezige stoorsignaalon-
derdrukking niet meer bij de meettechnische omstandigheden van de
tank past.
"Uitbreiden": een al aangemaakte stoorsignaalonderdrukking wordt
uitgebreid. Dit is zinvol, wanneer een stoorsignaalonderdrukking bij
een te hoog niveau werd uitgevoerd en dus niet alle stoorecho's kon-
den worden geregistreerd. Bij de keuze "Uitbreiden" wordt de afstand
tot het mediumoppervlak van de aangemaakte stoorsignaalonder-
drukking getoond. Deze waarde kan nu worden veranderd en de
stoorsignaalonderdrukking kan tot dit bereik worden uitgebreid.
Een linearisatie is bij alle tanks nodig, waarbij het tankvolume niet
lineair toeneemt met het niveau en de aanwijzing of het uitsturen
van het volume is gewenst. Voor deze tanks zijn overeenkomstige
linearisatiecurven opgeslagen. Deze staan voor de verhouding van
het procentuele niveau en het tankvolume. De linearisatie geldt voor
de meetwaarde-aanwijzing en de stroomuitgang.
In dit menupunt bepaalt u de HART-bedrijfsstand en geeft u de adres-
sen bij Multidrop-bedrijf aan.
In de bedrijfsstand "Vaste stroomuitgang" kunnen max. 63 sensoren
op een 2-draadskabel worden aangesloten (Multidrop-bedrijf). Iedere
sensor moet een adres tussen 1 en 63 krijgen toegekend.
Wanneer u de functie "Analoge stroomuitgang" kiest, wordt in mul-
tidrop-bedrijf een 4 ... 20 mA-signaal uitgestuurd.
Bij de bedrijfsstand "Vaste stroom (4 mA)" wordt onafhankelijk van het
actuele niveau een vast 4 mA-signaal uitgestuurd.
47
