Zorg ervoor dat de buis ook na het bepleisteren van de binnenwand nog ver genoeg uit de muur
steekt!
•
Gebruik voor de verbinding met de tweede ruimte een buisaansluiting d
kanaal flat 51 met behulp van een overgangsstuk.
De luchtkanalen van een nevenruimte-aansluiting hebben invloed op de volumestroombalans van de
ventilatie-unit. Via de PC-software moet in overeenstemming met de leidingkarakteristiek de balans tot
stand worden gebracht.
Inbouw van de ventilatie-unit
Overtuig u er voor aanvang van de werkzaamheden van dat de netstroomvoorziening spanningsvrij is
geschakeld!
Controleer vooraf de vereiste draagkracht van elk montageoppervlak (het eigen gewicht van de
ComfoAir 70 is 22 kg) en de veilige montagemogelijkheid aan de hand van voldoende lange pluggen en
schroeven. Het meegeleverde montagemateriaal moet enkel als aanwijzing worden aangezien.
Gebruik het montagesjabloon als hulp voor de boringen. Demonteer voor de inbouw de bovenste en
onderste design afdekkappen. Scheid de insteekverbinding van de lintkabel aan de interne
bedieningsunit.
Ga voor de montage als volgt te werk:
Verwijder de transportzekeringen volgens de aanwijzingen van de gele sticker die op de EPP behuizing
geplakt is!

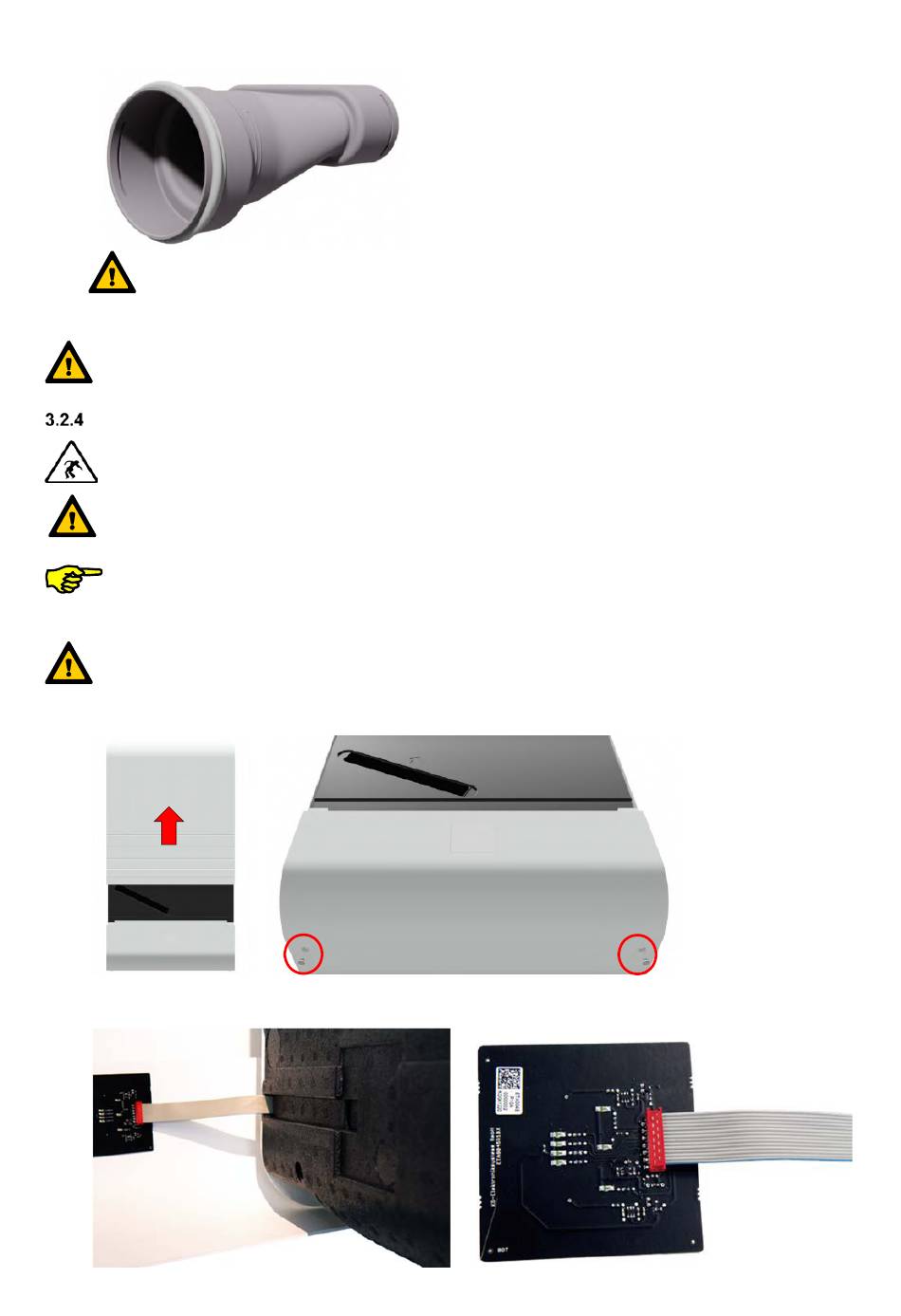

1.
Trek het bovenste afdekrooster naar boven uit de houder en maak de beide schroeven los voor de demontage van
het onderste afdekrooster.
2.
Til het onderste afdekrooster iets omhoog, pak aan de binnenzijde van het afdekrooster de rode stekker van de de
lintkabel vast en trek deze voorzichtig van de printplaat van de interne bedieningsunit.
= 100 mm of gebruik het Zehnder vlakke
a
NL
19
