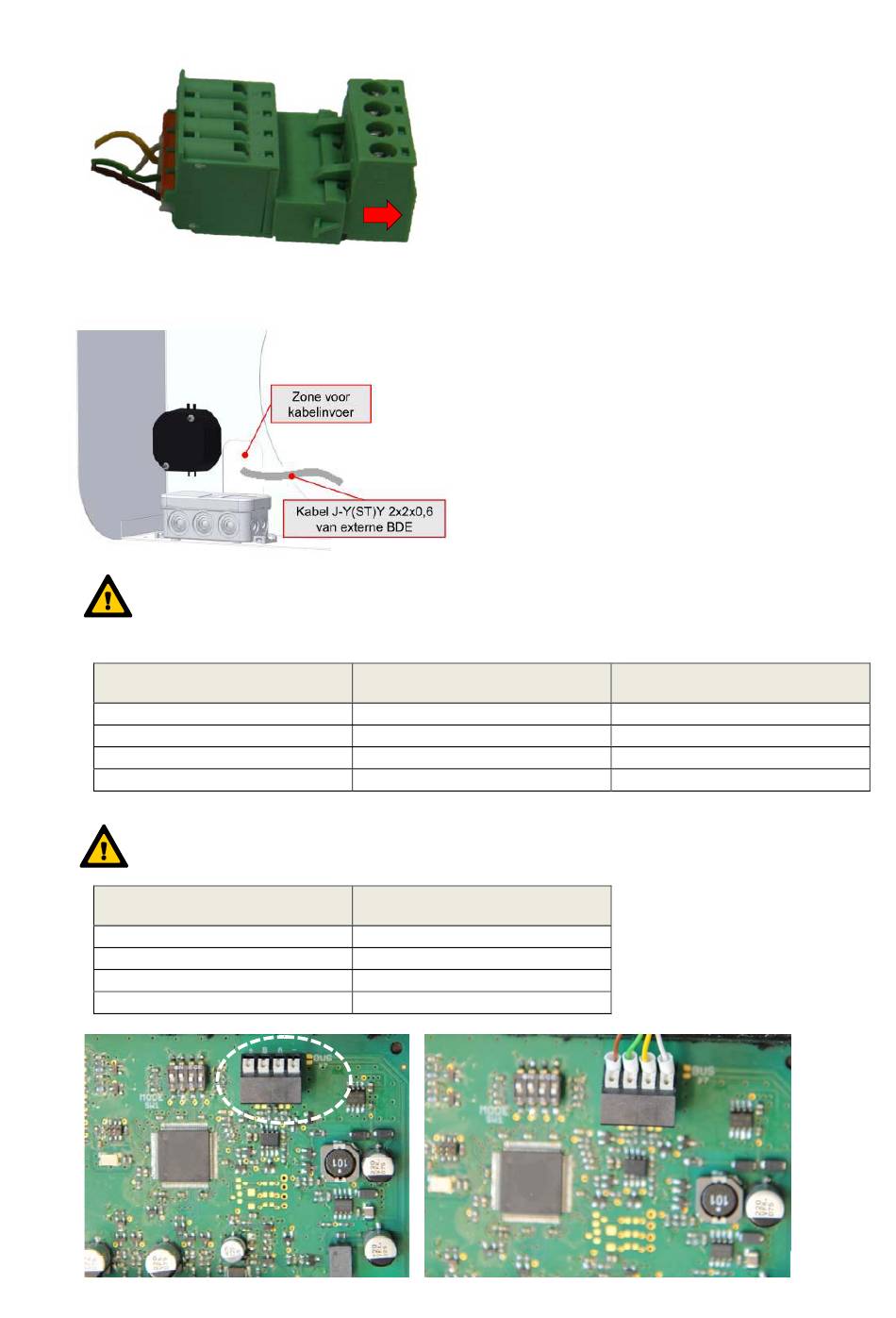

2.
Sluit de vier aders van de door de klant geïnstalleerde kabel (J-Y(ST)Y 2x2x0,6) van de externe bedieningsunit op
het insteekverbindingsdeel met de schroefklemmen aan.
Noteer de kleur van de aders in overeenstemming met de bezetting van de klempunten. Deze
toewijzing op basis van de kleurcodering moet in overeenstemming zijn met de bezetting van de
klempunten aan de externe bedieningsunit! Vul in de onderstaande tabel de kleurmarkering in om
bij een demontage van de externe bedieningsunit de indeling/toewijzing reproduceerbaar
beschikbaar te hebben.
Kleurcodering van de
verbindingskabel
wit
geel
groen
bruin
3.
Klem de aders van de verbindingskabel aan de klem BUS X7 van de besturingsprintplaat vast.
Let op de correcte toewijzing van de aders in overeenstemming met de bezetting van de klem BUS
X7
Kleurcodering van de
verbindingskabel
wit
geel
groen
bruin
24
Klempunt insteekverbinding
-
A
B
+
Klempunt klem BUS X7
-
A
B
+
NL
Kleurcodering
Kabel externe bedieningsunit
