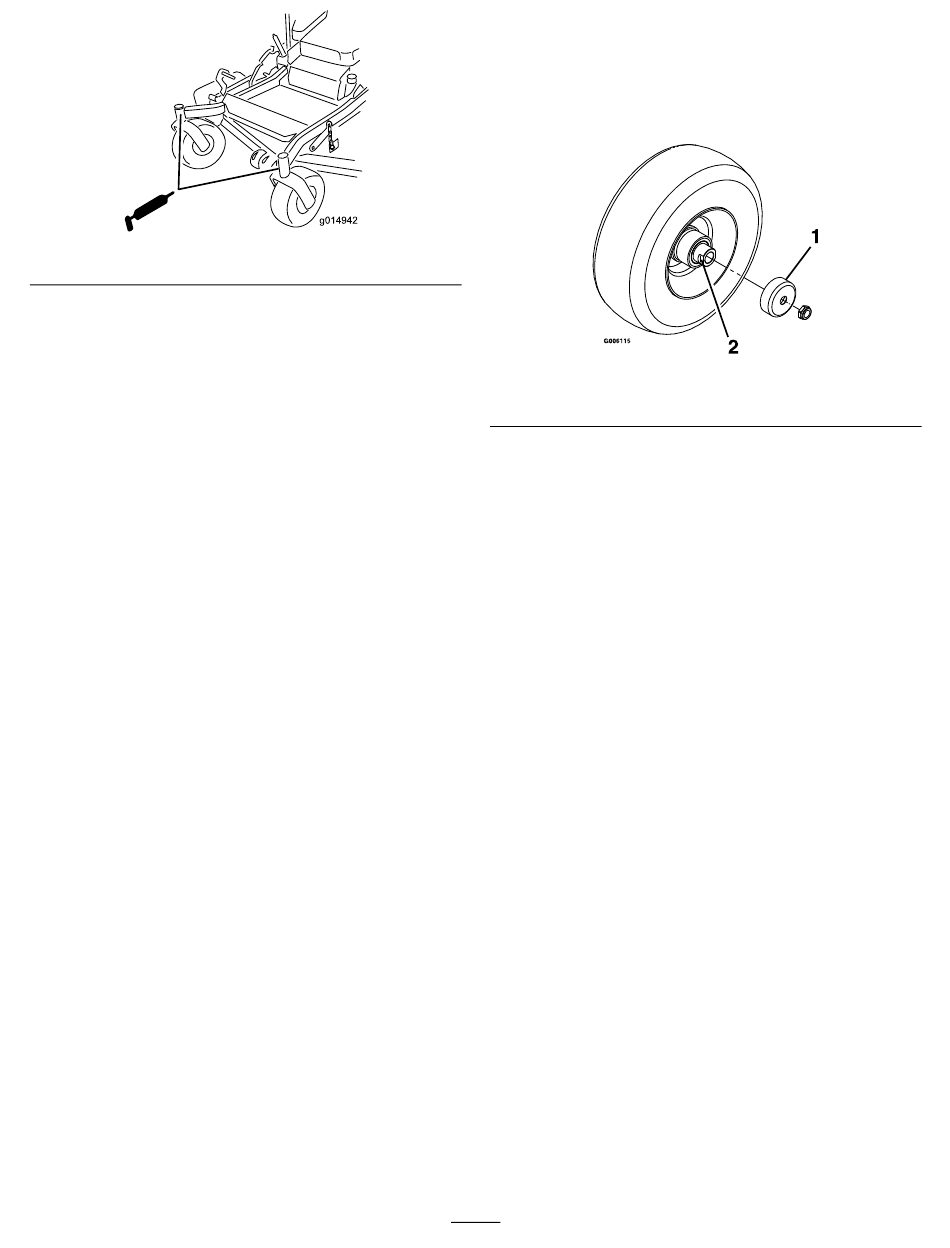

g014942
Figuur 34
Zwenkwielnaven smeren
Onderhoudsinterval: Jaarlijks
1. Zet de motor af, wacht tot alle bewegende
delen tot stilstand zijn gekomen en verwijder het
contactsleuteltje. Stel de parkeerrem in werking.
1. Afdichtinghouder
2. Hef de voorkant van de machine op en plaats deze op
kriksteunen.
3. Verwijder het zwenkwiel uit de zwenkwielvorken.
4. Verwijder de afdichtinghouders uit de wielnaaf.
5. Verwijder 1 van de afstandsmoeren uit de as van het
zwenkwiel. Controleer of er afdichtkit is aangebracht
tussen de afstandsmoeren en de as. Verwijder de as
(terwijl de andere afstandsmoer er nog aan bevestigd
is) van de wielconstructie.
6. Wrik de afdichtingen los en inspecteer de lagers op
slijtage of beschadigingen en vervang deze indien nodig.
7. Verpak de lagers met smeervet voor algemene
doeleinden.
8. Plaats 1 lager en 1 nieuwe afdichting in het wiel.
Opmerking: De afdichtingen moeten worden
vervangen.
9. Als beide afstandsmoeren van de as zijn verwijderd
(of afgebroken), breng dan afdichtkit aan op 1 van de
afstandsmoeren en draai deze op de as met de afgeplatte
kanten aan de buitenzijde. Draai de afstandmoer niet
volledig tot het einde van de as. Laat een afstand van
ongeveer 3 mm vrij tussen het buitenste oppervlak van
de afstandsmoer en het einde van de as binnen de moer.
10. Plaats de as met de moer in het wiel aan de zijde van
het wiel met de nieuwe afdichting en het nieuwe lager.
11. Laat het open uiteinde van het wiel omhoog wijzen en
vul het gebied rond de as aan de binnenzijde van het
wiel met smeervet voor algemene doeleinden.
12. Plaats het tweede lager en een nieuwe afdichting in
het wiel.
13. Breng een afdichtkit aan op de tweede afstandsmoer
en draai deze op de as met de afgeplatte kanten aan
de buitenzijde.
32
Figuur 35
2. Afstandsmoer
