Maaidek Verwijderen - Toro Z Master 2000 Series Gebruikershandleiding
Met een turbo force zijafvoer van 122 cm
Verberg thumbnails
Zie ook voor Z Master 2000 Series:
- Gebruikershandleiding (68 pagina's) ,
- Installatie-instructies (9 pagina's) ,
- Gebruikershandleiding (36 pagina's)
Inhoudsopgave
Maaidek verwijderen
Voordat u onderhoud uitvoert op het maaidek of het maaidek
verwijdert, moet u de veerbelaste armen van het maaidek
vergrendelen.
1. Zet de motor af, wacht tot alle bewegende
delen tot stilstand zijn gekomen en verwijder het
contactsleuteltje. Stel de parkeerrem in werking.
2. Verwijder de maaihoogtepen en breng het maaidek
omlaag naar de grond.
3. Plaats de maaihoogtepen in de maaihoogtestand van
7,6 cm.
4. Verwijder de aandrijfriemkappen.

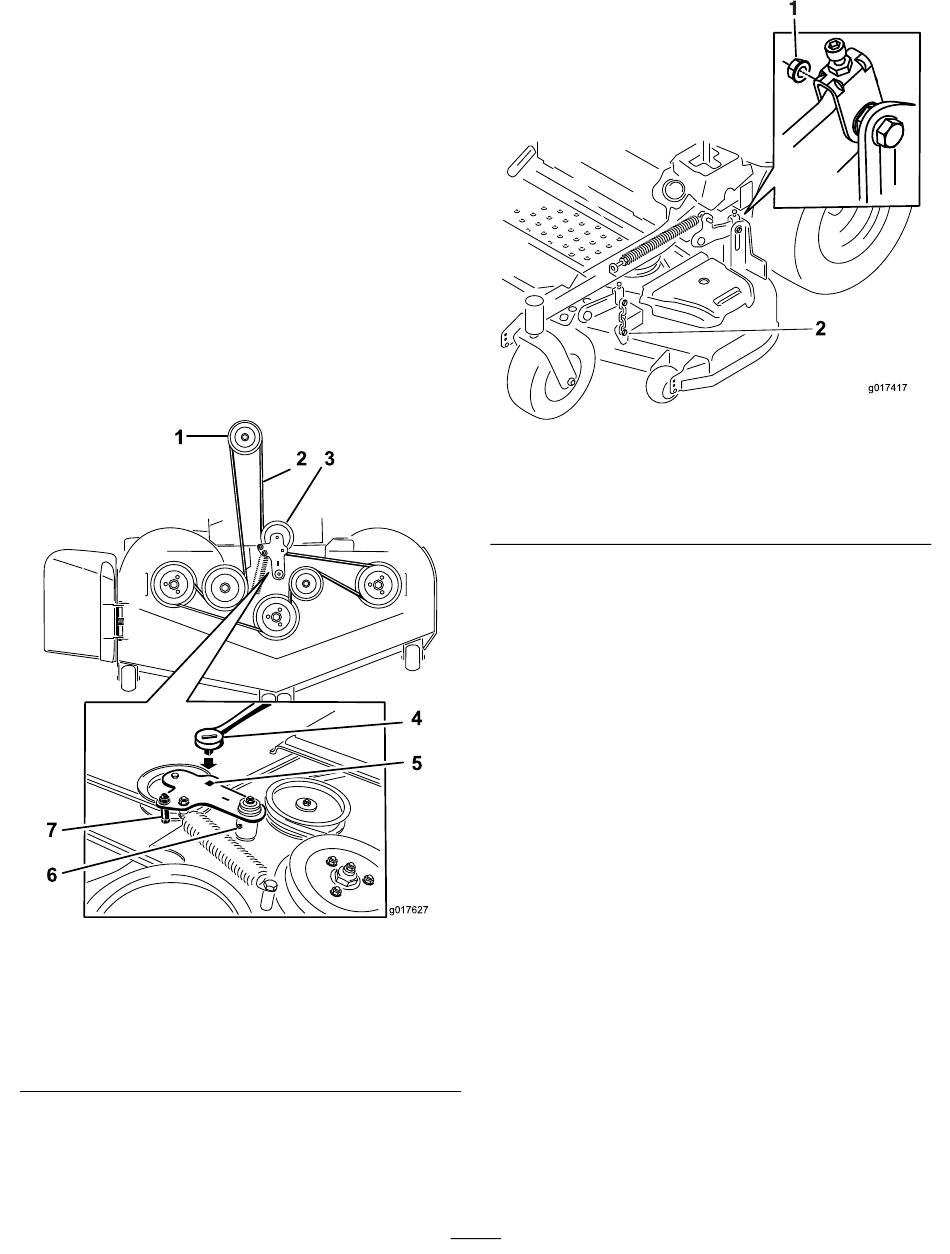

5. Hef het vloerdeel op en steek een momentsleutel in de
vierkante opening in de spanpoelie (Figuur 80).
6. Draai de spanpoelie van het maaidek rechtsom en
verwijder de aandrijfriem van het maaidek (Figuur 80).
1. Koppelingspoelie
2. Aandrijfriem van maaidek
3. Veerbelaste spanpoelie
4. Ratelsleutel
7. Verwijder de bevestigingsmaterialen aan beide zijden
van het maaidek zoals wordt getoond in Figuur 81 en
bewaar deze materialen.
Figuur 80
5. Vierkante opening in de
arm van de poelie (voor de
ratelsleutel)
6. Smeernippel van poelie
7. Riemgeleider
1. Verwijder de borstbout en moer van de hefinrichting van
het achterste maaidek.
2. Verwijder de borstbout en moer van de hefinrichting van
het voorste maaidek.
8. Schuif het maaidek naar rechts uit de machine.
g017627
56
Figuur 81
g017417
