Verschalingsfunctie

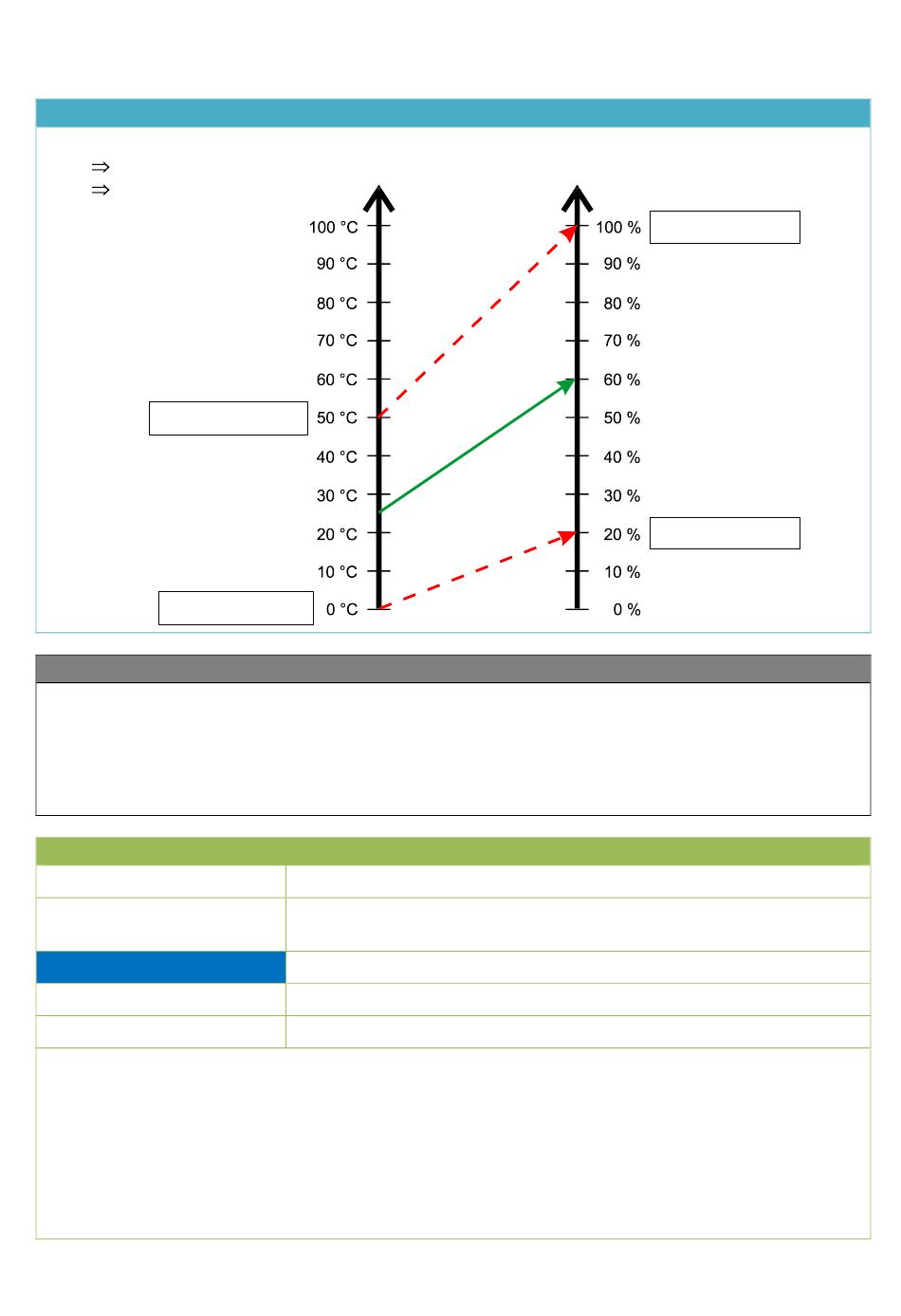

Basisschema
Verschaling vlgs. voorbeeld parametrering:
0°C
20%
50°C
100%
Ingangswaarde 2
Ingangswaarde 1
Functiebeschrijving
De verschalingsfunctie maakt het aanpassen van analoge waardes van selecteerbare bronnen
(sensoren, functies, netwerkingangen, etc.) mogelijk:
Wijzigen van de functiegrootte
Verschaling van ingangsvariabelen = aanpassen van de waarde naar een nieuw bereik
Begrenzing van uitgangsvariabelen door minimale- en/of maximale drempelwaardes
Ingangsvariabelen
Vrijgave
Uitkomst (vrijgave = uit)
Ingangsvariabele
Uitkomst minimum
Uitkomst maximum
Door de minimale- cq. maximale uitgangsdrempelwaarde wordt de waarde van de
uitgangsvariabelen begrensd, ook indien de verschaling in een lagere cq. hogere waarde
zou resulteren.
Wordt de verschalingsfunctie geblokkeerd (vrijgave = uit), geeft deze een waarde uit, welke
door "Uitkomst (vrijgave = uit)" ofwel door de Gebruiker vastgelegd wordt of van een eigen
bron stamt.
De waarde „Uitkomst (vrijgave = uit)" wordt niet door de minimale - cq. maximale
drempelwaardes begrensd.
ingangsvariabele
Algehele vrijgave van de functie (digitale waarde AAN/UIT)
Analoge waarde voor de uitgangsvariabelen, indien de vrijgave UIT
is
Analoge waardes voor het gebruik van de verschaling
Minimale waarde van de uitgangsvariabelen
Maximale waarde van de uitgangsvariabelen
uitgangsvariabele
Uitvoerwaarde 2
Uitvoerwaarde 1
Verschalingsfunctie
125
