Wandmontage - externe
behuizing
VEGAMIP R62 • Ontvangereenheid
1

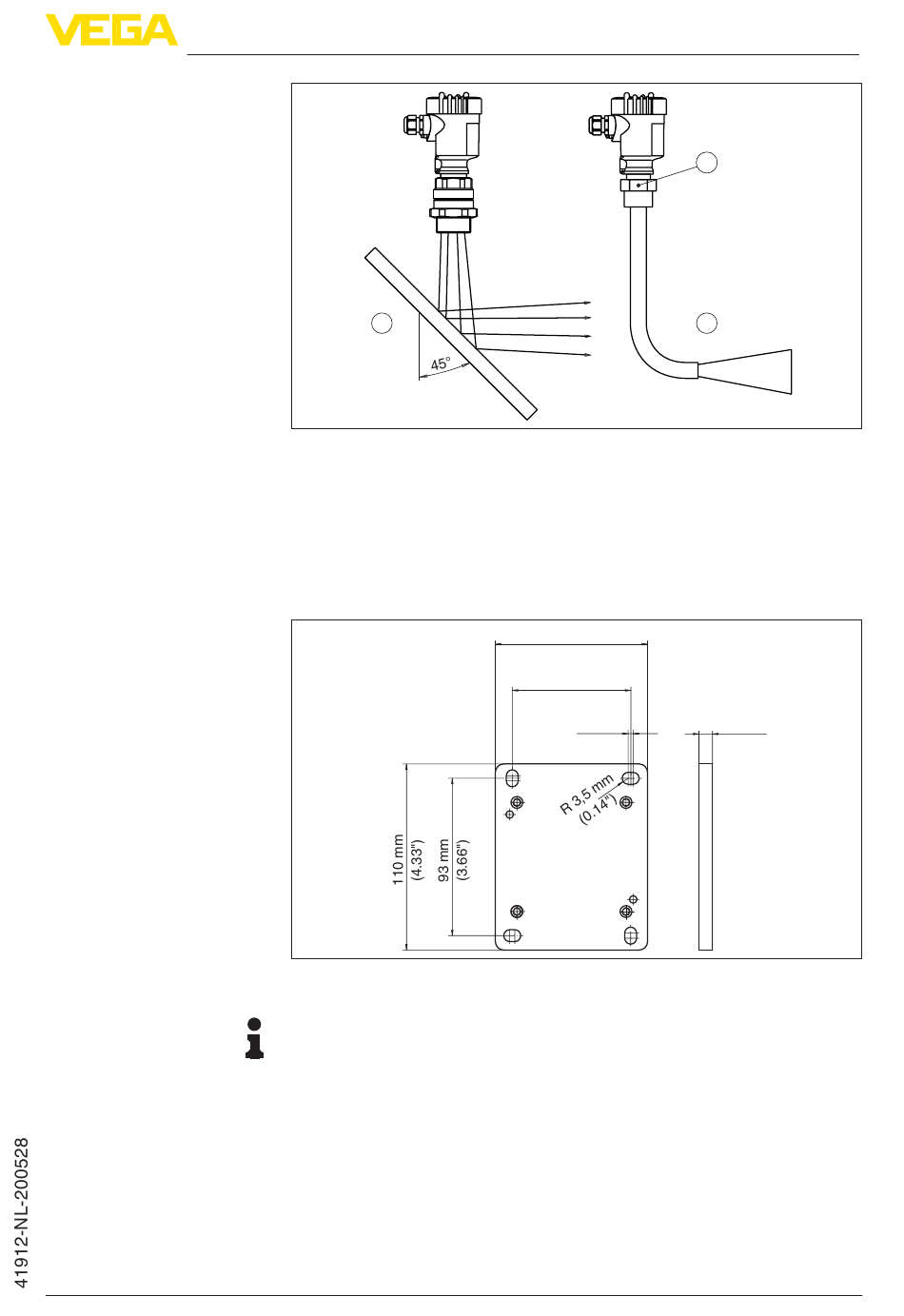

Fig. 19: Mogelijkheden voor signaalombuiging
1
Metalen plaat voor signaalombuiging van het microgolfsignaal
2
Gebogen antenneverlenging
3
Polarisatiemarkering
1. Gaten conform het boorplan aftekenen
2. Wandmontageplaat afhankelijk van de ondergrond met 4 bouten
vastzetten.
Fig. 20: Boorplan - wandmontageplaat (externe behuizing)
Tip:
Monteer de wandmontageplaat zodanig, dat de kabelwartel van de
sokkel naar beneden wijst. Regen- en condenswater kan zo afdrui-
pen.
De sokkel van rvs kan in 90°-stappen worden verdraaid, de sokkel
van kunststof kan 180° verdraaid op de wandmontageplaat worden
gemonteerd.
Draai de kabelwartel van de elektronicabehuizing naar beneden.
De behuizing kan daarvoor zonder gereedschap met 330° worden
verdraaid.
3
2
90 mm
(3.54")
70 mm
(2.76")
3mm
(0.12")
4 Monteren
8 mm
(0.32")
23
