Aansluitschema - meet-
versterker
Aansluiting op een PLC
VEGAMIP R62 • Ontvangereenheid
Fig. 25: De elektronica bevindt zich in de behuizing van de meetversterker
Het verdient aanbeveling de VEGAMIP 62 zodanig aan te sluiten, dat
het schakelcircuit bij niveaumelding, kabelbreuk of storing is geopend
(fail safe).
Informatie:
De relais worden altijd in de rusttoestand getoond.
3

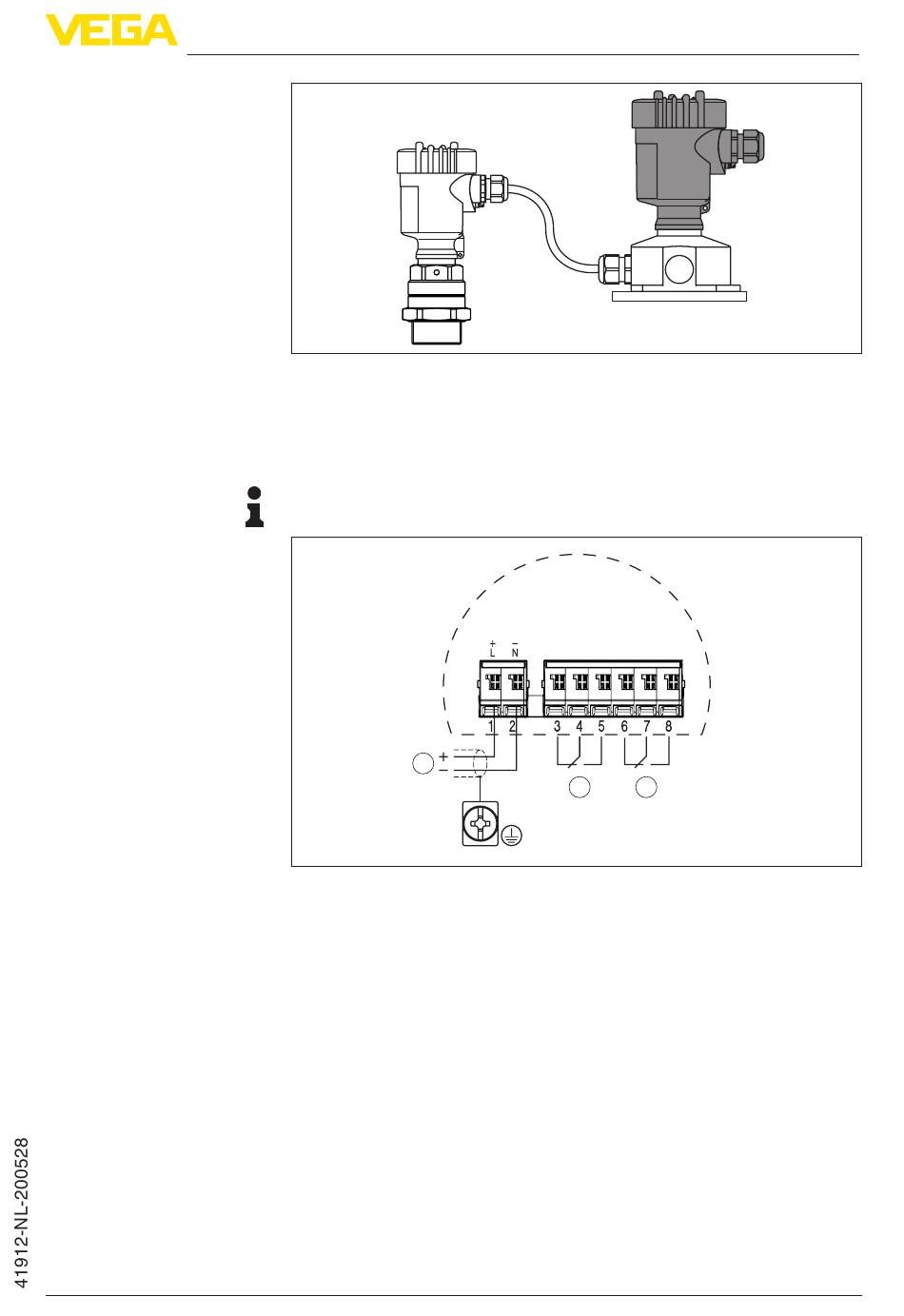

Fig. 26: Aansluitschema meetversterker - VEGAMIP 62 (receiver)
1
Relaisuitgang
2
Relaisuitgang
3
Voedingsspanning
Indien inductieve lasten of hogere stromen worden geschakeld,
wordt de vergulde laag op het relaiscontactgoppervlak onherstelbaar
beschadigd. Het contact is daarna niet meer voor het schakelen van
laagspanningscircuits geschikt. Houd rekening met het minimale
schakelvermogen van het relais.
Inductieve lasten ontstaan ook door de aansluiting op een PLC-in-
gang of -uitgang en/of in combinatie met lange kabels. Voer hier
altijd maatregelen uit voor vonkblussing ter bescherming van de
relaiscontacten (bijv. Z-diode) of gebruik een elektronica-uitvoering
met transistoruitgang.
5 Op de voedingsspanning aansluiten
2
