5 Op de voedingsspanning aansluiten
Aansluitschema - externe
behuizing (sokkel)
Aansluitschema - sensor-
behuizing
28
5.3
Aansluitschema ontvangereenheid

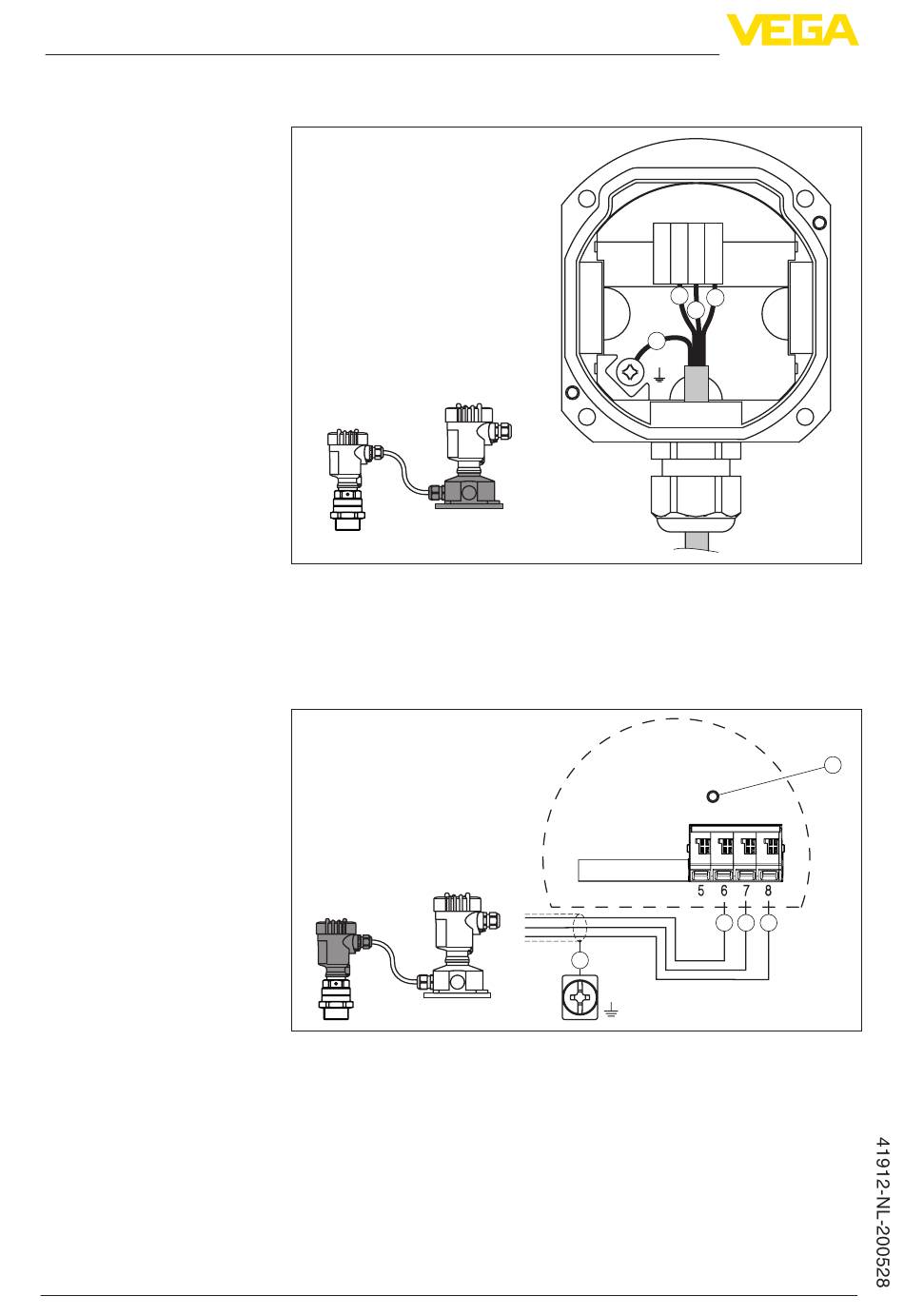

Fig. 23: Aansluiting van de sensor in de behuizingssokkel (externe behuizing)
1
Wit (klem 2)
2
Bruin (klem 3)
3
Blauw (klem 4)
4
Afscherming
Fig. 24: Aansluiting van de kabel naar externe behuizing (meetversterker)
1
Wit (klem 6)
2
Bruin (klem 7)
3
Blauw (klem 8)
4
Afscherming
5
Controlelampje (LED) - voedingsspanning
1 2 3 4
1
3
2
4
1 2 3
4
VEGAMIP R62 • Ontvangereenheid
