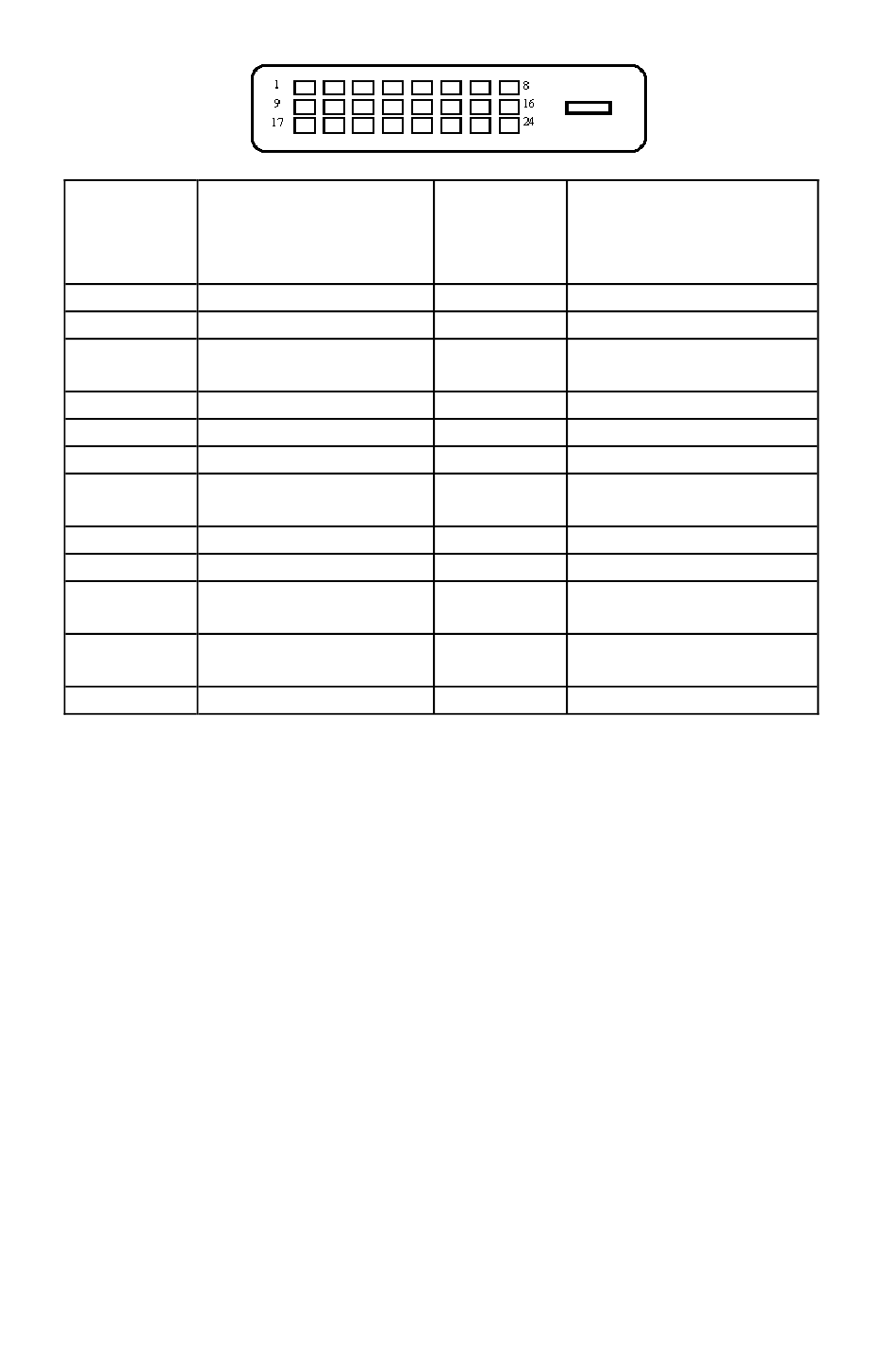

24 - pins signaalkabel voor kleurenscherm (eventueel)
PINNUMME
OMSCHRIJVING
R
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
TMDS data 2-
TMDS data 2+
TMDS data 2/4
afscherming
TMDS data 4-
TMDS data 4+
DDC klok
DDC data
Niet aangesloten
TMDS data 1-
TMDS data 1+
TMDS data 1/3
afscherming
TMDS data 3-
PINNUMME
R
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
19
OMSCHRIJVING
TMDS data 3+
+5V voeding
Aarde (voor +5V)
Hotplugdetectie
TMDS data 0-
TMDS data 0+
TMDS data 0/5
afscherming
TMDS data 5-
TMDS data 5+
TMDS klok
afscherming
TMDS klok +
TMDS klok -
