Dell D1918H Servicehandleiding

Montage SOP voor D1918H

Montageprocedures
Voorbereiding vóór montage

1. Maak de ruimte schoon voor het werk
2. Identificeer het gebied voor materiaal
3. Bereid de werktuigen, apparatuur en materialen voor zoals hieronder:
   1. Persarmatuur
   2. Werktafel
   3. Schroevendraaier
   4. Mes
   5. Handschoen
   6. Reinigingsdoek
   7. ESD-bescherming

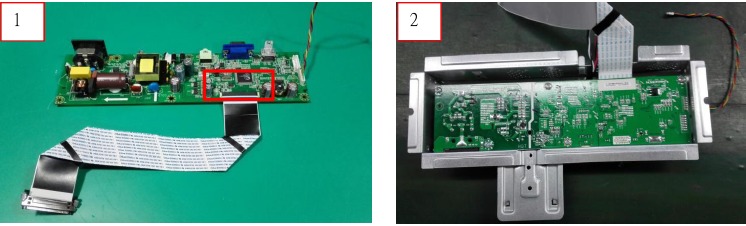

1. 1. Plaats de LVDS-kabel in de M/B
   2. Monteer de M/B in de AFSCHERMPLAAT

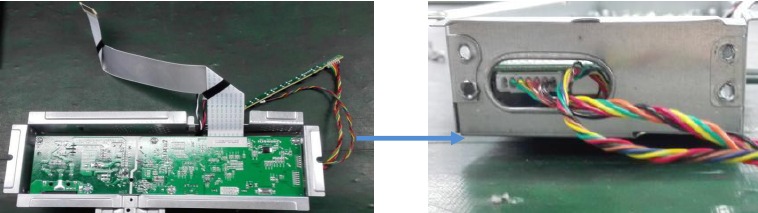

2. 1. Plaats de draadboom van naar M/B

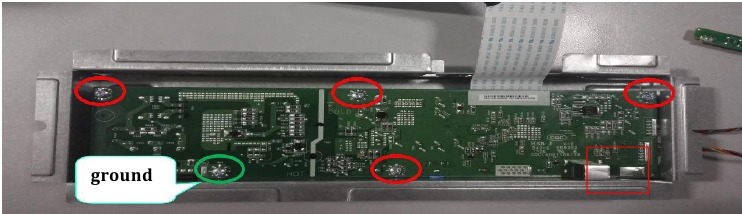

   2. Monteer de M/B door 5 schroeven (M3*6) vast te zetten (één aardingsschroef)
   3. Schuim op de HDMI-kabel (EMI-oplossing)
3. Plak de K/B FFC-kabel op de M/B

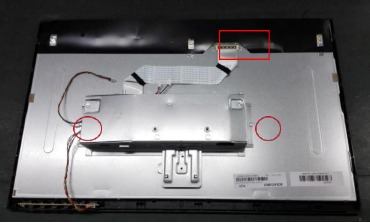

4. 1. Isolatiekap positionering
   2. Chapaixian LVDS

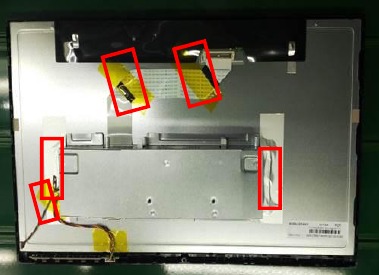

5. Aluminiumfolie en antistatische plakband

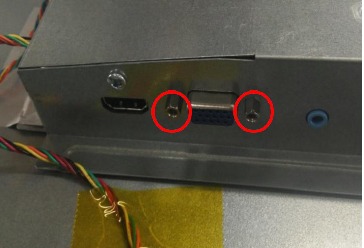

6. Zet de zeskantschroeven vast

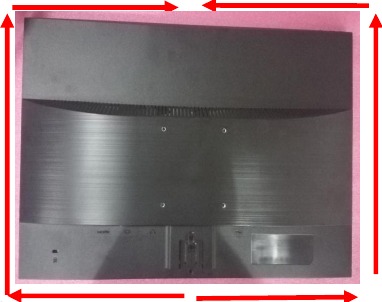

7. Monteer de achterklep in het paneel

8. Monteer de achterklep door 1 schroef (M3*8) vast te zetten

9. Montagestandaard


Demontage SOP voor D1918H

Demontageprocedures
Voorbereiding vóór demontage

4. Maak de ruimte schoon voor het werk
5. Identificeer het gebied voor materiaal
6. Controleer de positie waar de monitoren moeten worden geplaatst en de hoeveelheid van de monitor; bereid het gebied voor materiaalstroom voor, volgens de actuele conditie, plan de demontagelay-out
7. Bereid de werktuigen, apparatuur en materialen voor zoals hieronder:
   1. Persarmatuur
   2. Werktafel
   3. Schroevendraaier
   4. Mes
   5. Handschoen
   6. Reinigingsdoek
   7. ESD-bescherming

1. Demonteer de standaard

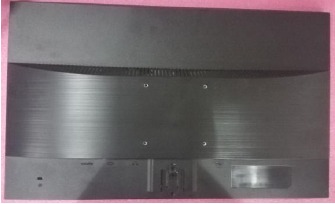

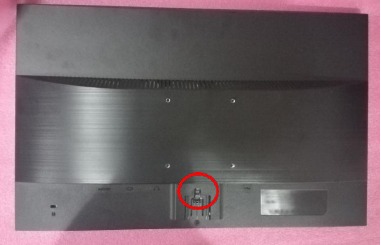

2. Verwijder de schroef van de achterkast

3. Demonteer CABI Back

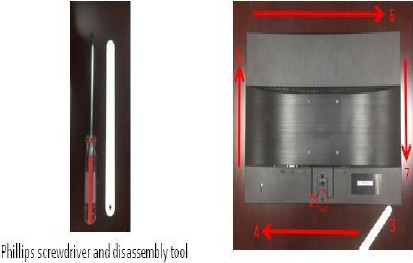

   1. Gereedschap voorbereiding
   2. Gebruik een kruiskopschroevendraaier om een schroef los te draaien
   3. Gebruik demontagegereedschap om het gereedschapsgat te bewerken.

4-7.Volg de richting tegen de klok in om de achterklep en de voorkant van de rand te openen

4. 1. Verwijder de AL AFSHERMENDE TAPES en trek de LVDS-kabel eruit
   2. Verwijder de drukknop in de voorste K/B

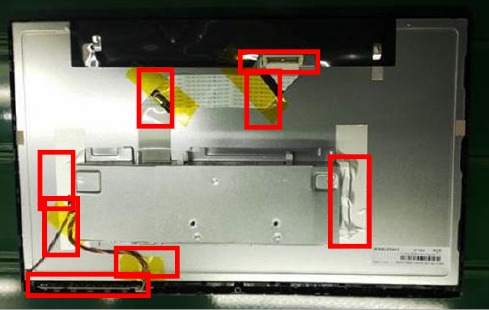

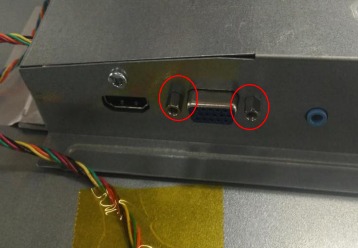

5. Draai de schroeven los

6. Demonteer de K/B en trek de FFC-kabel eruit

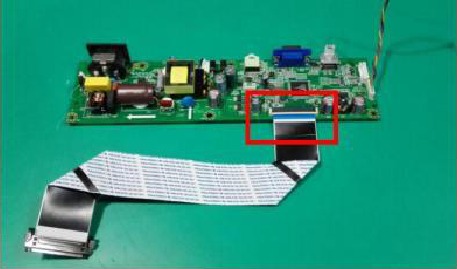

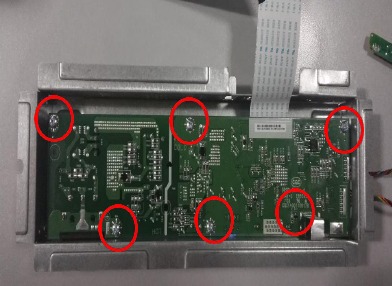

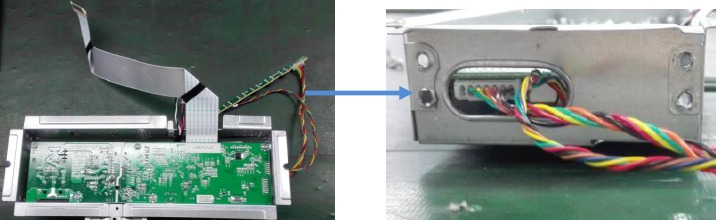

7. 1. Draai de schroeven los en haal de M/B eruit
   2. Schuimsloping

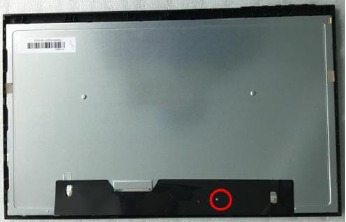

8. Trek de LVDS-kabel eruit


Montage SOP voor BOEA185WX3 321171850551001 MNT

Montageprocedures
Voorbereiding vóór montage

8. Schone kamer en werktafel
9. Schone kleding
10. Handschoen

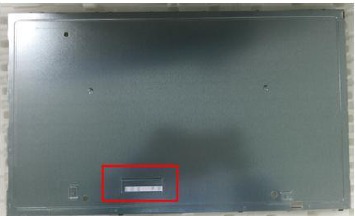

1. 1. Neem de zwarte op de assemblagelijn
   2. Plak de lijm in de rode doos

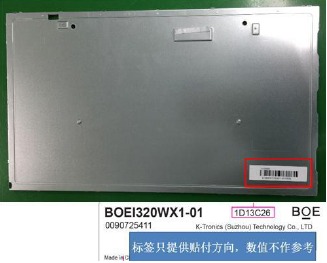

2. Plak het etiket op de rode doos

3. Plak de blokgine op de rode doos

4. 1. Scheur de lijm van de LED-lichtbalk
   2. Installeer de LED-lichtbalk

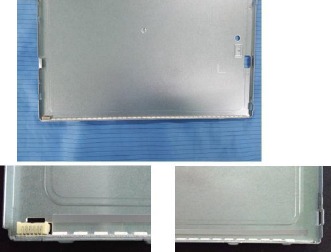

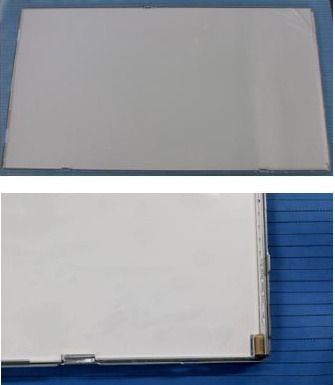

5. Neem de reflectorplaat aan de achterkant

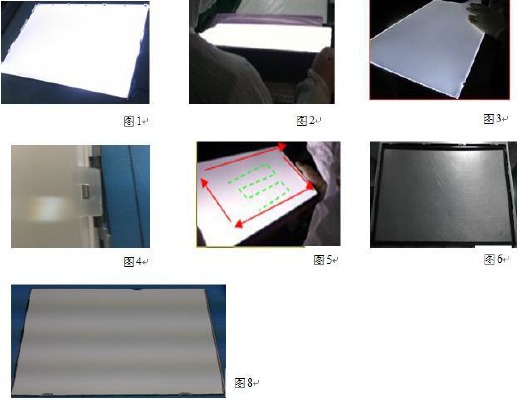

6. 1. Plak de beschermfolie van de lichtgeleiderplaat
   2. Neem de lichtgeleiderplaat aan de achterkant
7. 1. Neem het product op de werkbank
   2. Scheur de beschermfolie van de lichtgeleiderplaat
   3. Controleer op slecht uiterlijk van de lichtgeleiderplaat
   4. Neem het membraan op de lichtgeleiderplaat
   5. Let op het rubberen frame aan de achterkant

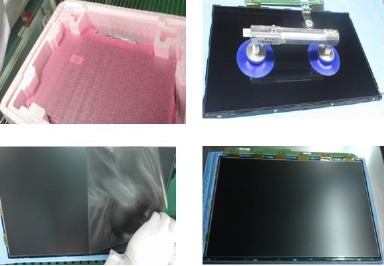

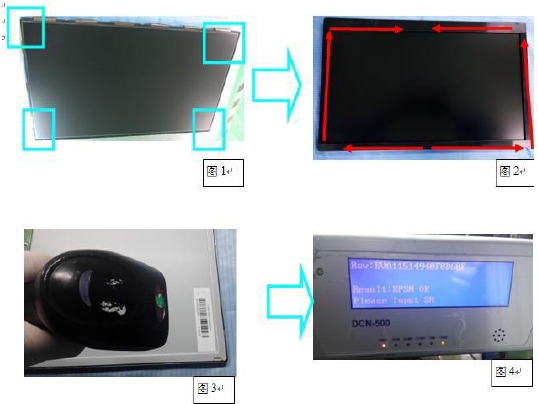

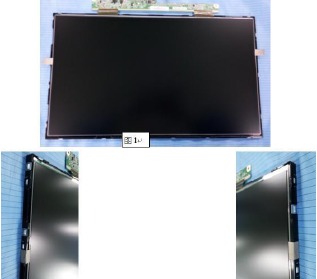

8. 1. Van het glas aan de onderkant om beschermfolie te scheuren
   2. Plaats de cel in de plastic doos
9. Van de bovenkant om beschermfolie op het glas te scheuren

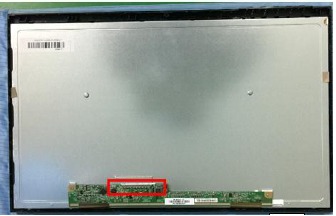

10. 1. Plak de geleidende buiter aan de achterkant
    2. Plak de geleidende buiter op de cel

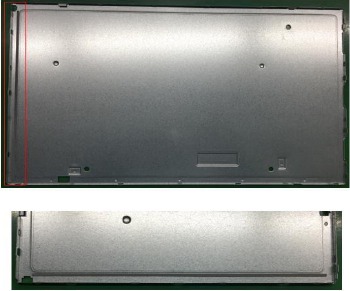

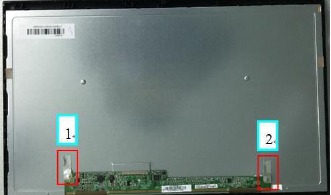

11. 1. Controleer het uiterlijk van de ijzeren doos
    2. Installeer de ijzeren doos op het product
12. 1. Scheur het releasepapier van de rode doos

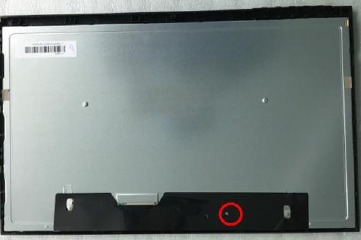

    2. Stel de PCB in
13. Plak de blokgine op de rode doos

14. 1. Scheur het releasepapier af
    2. Plak het zwarte roest op het schoolbord

Demontage SOP voor BOEA185WX3 321171850551001 MNT

Montageprocedures
Voorbereiding vóór montage

11. Schone kamer en werktafel
12. Schone kleding
13. Handschoen

1. 1. Neem het product op de montage
   2. Scheur het zwarte roest van het schoolbord

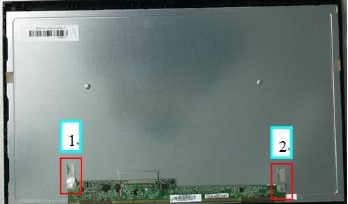

2. Scheur de blokgine van de rode doos

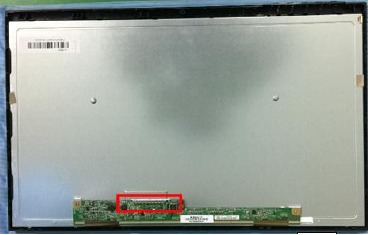

3. Haal de PCB uit elkaar

4. 1. Draai het product om

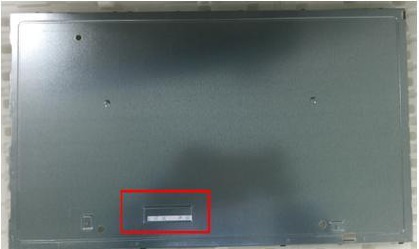

   2. Haal de ijzeren doos uit elkaar

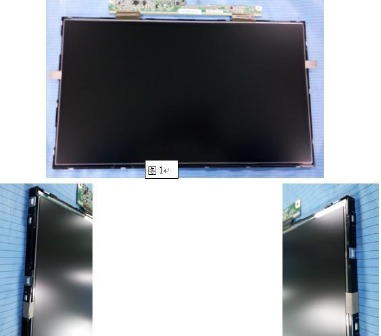

5. 1. Scheur de geleidende buiter van de achterkant
   2. Scheur de geleidende buiter van de cel

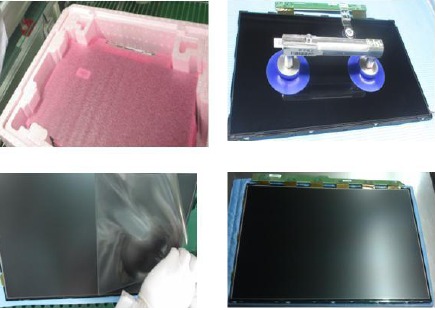

6. Haal de cel uit de achterkant

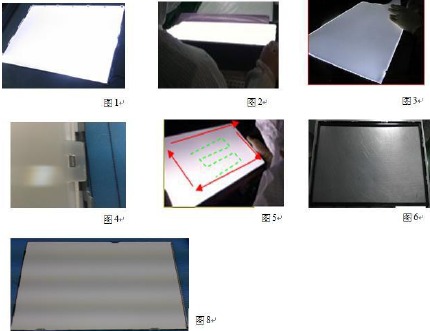

7. Haal het membraan uit de lichtgeleiderplaat

8. Haal de lichtgeleiderplaat uit de achterkant

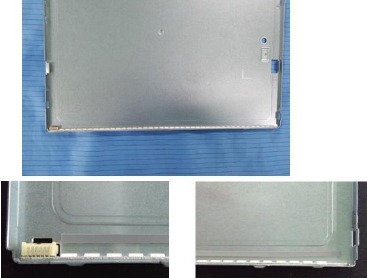

9. Haal de reflectorplaat uit de achterkant

10. Haal de LED-lichtbalk uit de achterkant

11. Scheur de blokgine van de rode doos

12. Scheur de lijm van de rode doos
