4.4 Voorbereiding van signaal- en veldstroomkabels
INFORMATIE!
Montagematerialen en gereedschappen maken geen deel uit van de levering.
Gebruik de montagematerialen en gereedschappen in overeenstemming met de geldende
richtlijnen inzake de gezondheid en veiligheid op het werk.
4.4.1 Signaalkabel A (type DS 300), constructie
• Signaalkabel A is een dubbel afgeschermde kabel voor signaaltransmissie tussen de
flowsensor en signaalomvormer.
• Buigstraal: 50 mm / 2"

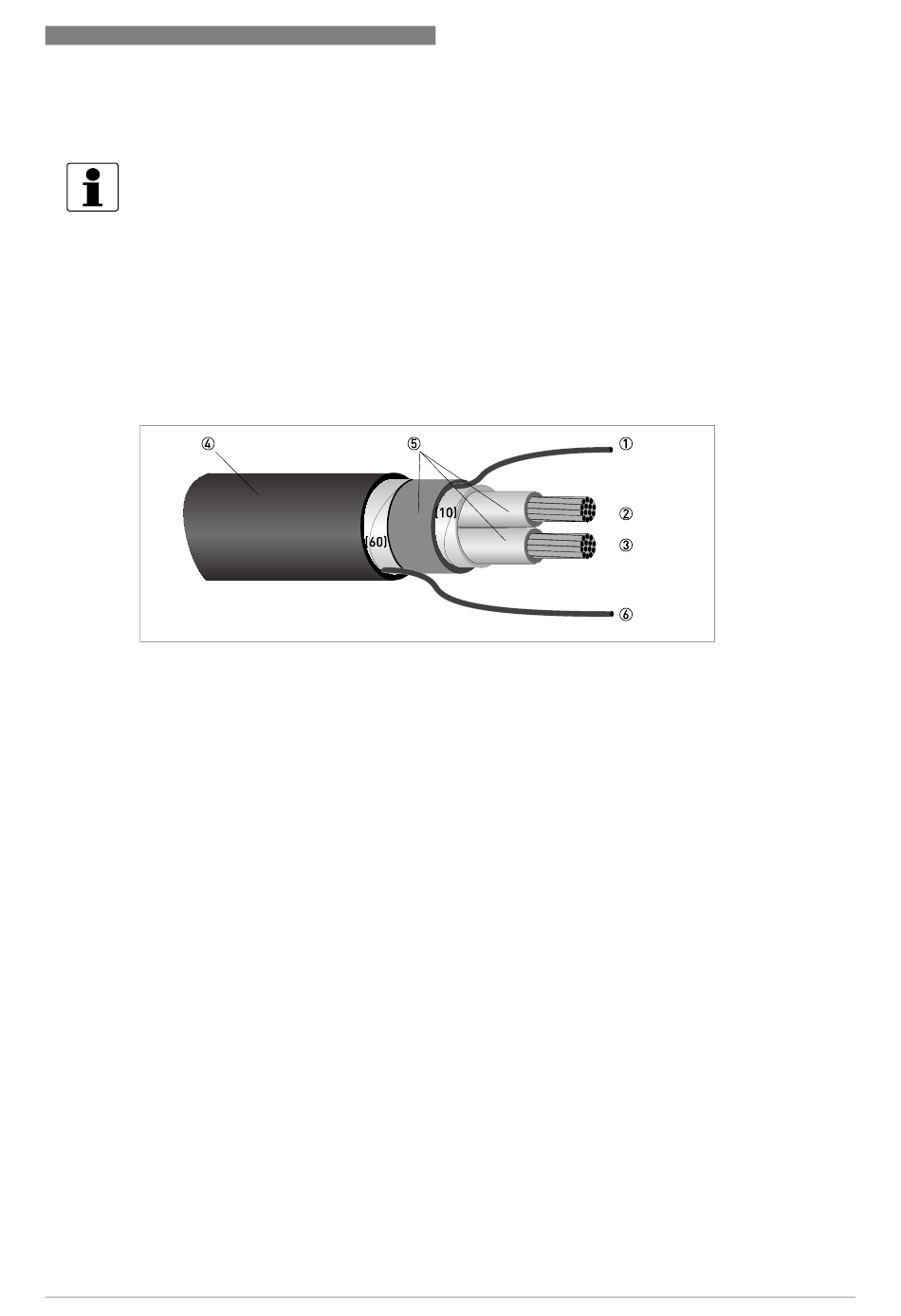

Figuur 4-1: Constructie van signaalkabel A
1 Gevlochten ongeïsoleerde draad (1) voor de binnenste afscherming (10), 1,0 mm
2 Geïsoleerde draad (2), 0,5 mm
3 Geïsoleerde draad (3), 0,5 mm
4 Buitenmantel
5 Isolatielagen
6 Gevlochten ongeïsoleerde draad (6) voor de buitenste afscherming (60)
