ELEKTRISCHE AANSLUITINGEN
4
4.10.2 Elektrische kabels correct leggen

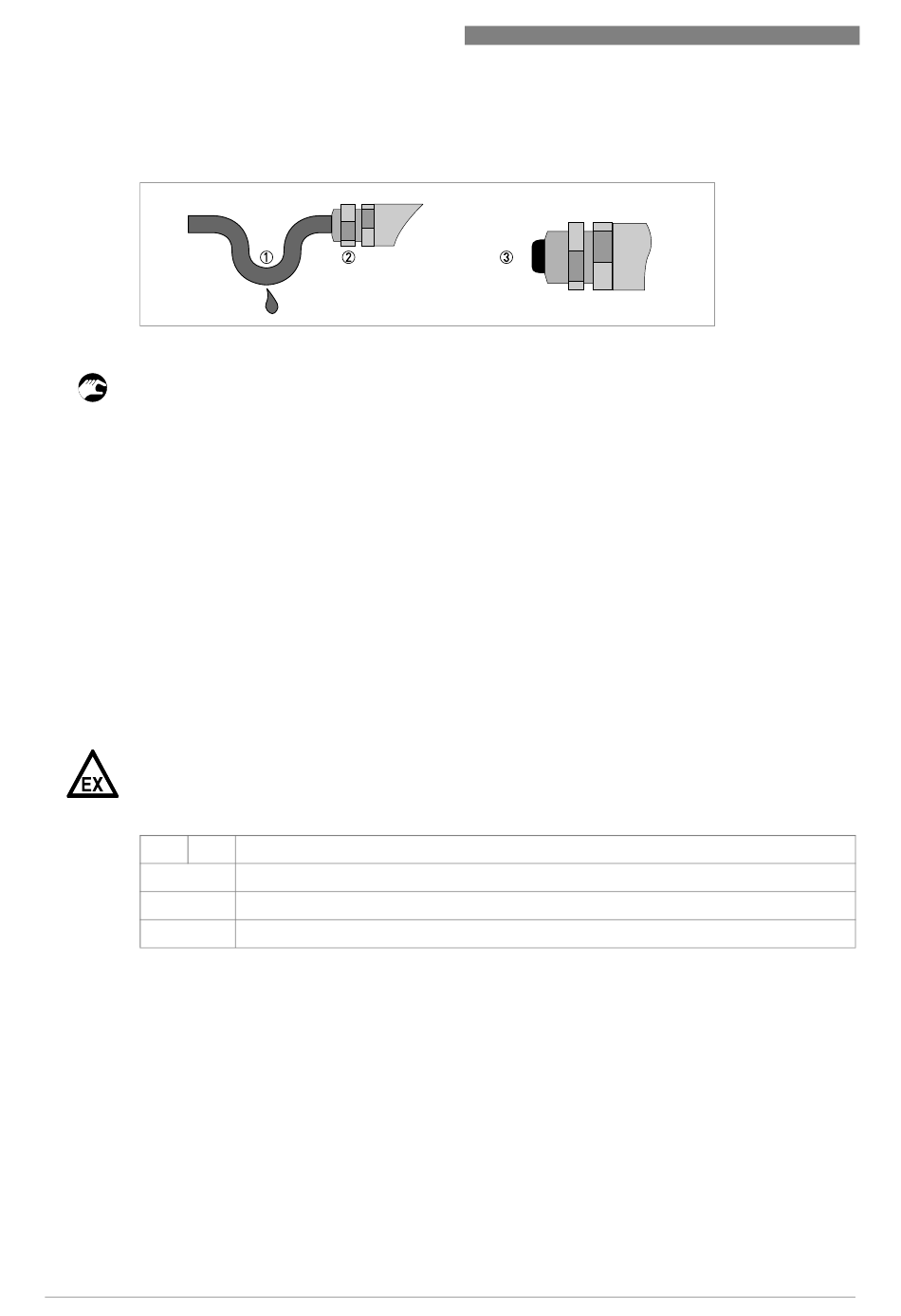

Figuur 4-17: Bescherm behuizing tegen stof en water
1 Bij compacte versies met bijna horizontaal georiënteerde kabelwartels, leg de benodigde
elektrisch bekabeling met een druppellus zoals getoond in de afbeelding.
2 Draai de schroefverbinding van de kabelwartel goed vast.
3 Dicht niet gebruikte kabelwartels af met een plug.
4.11 Aansluitschema's van uitgangen
4.11.1 Belangrijke opmerkingen
• Alle groepen zijn elektrisch gescheiden van elkaar en van alle andere uitgangscircuits.
• Passieve bedrijfsmodus: er is een externe stroomvoorziening nodig om de volgende
toestellen (V
• Actieve bedrijfsmodus: de signaalomvormer levert de stroomvoorziening voor de werking
(activering) van de volgende toestellen, neem de maximale bedrijfsgegevens in acht.
• Klemmen die niet gebruik worden, mogen geen geleidende verbinding hebben met andere
elektrisch geleidende onderdelen.
GEVAAR!
Voor toestellen die in gevaarlijke gebieden worden gebruikt gelden aanvullende
veiligheidsvoorschriften; zie de Ex-documentatie.
I
I
a
p
P
p
S
p
C
p
Tabel 4-6: Beschrijving van gebruikte afkortingen
42
) te gebruiken (activeren).
ext
Stroomuitgang, actief of passief
Puls-/frequentieuitgang passief
Statusuitgang / limietschakelaar passief
Stuuringang passief
www.krohne.com
IFC 100
04/2022 - 4005497804 - MA IFC 100 R08 nl
