ELEKTRISCHE AANSLUITINGEN
IFC 100
4
Aansluiting van de signaal- en veldstroomkabels

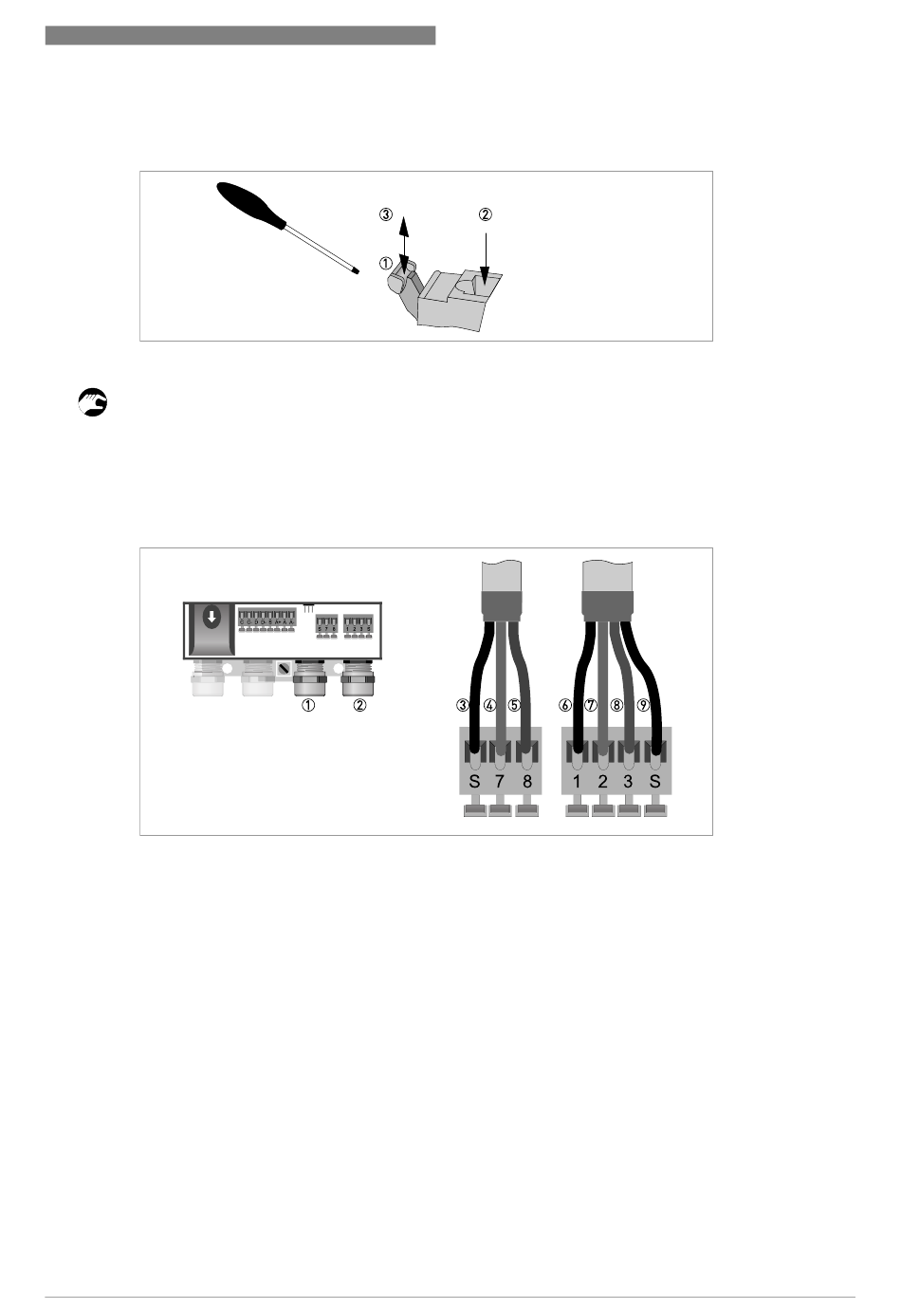

Figuur 4-10: Werking van de elektrische aansluitklem
Sluit de elektrische geleiders als volgt aan:
1 Duw de hefboom omlaag met een schroevendraaier in goede conditie (blad: 3,5 mm breed en
0,5 mm dik).
2 Steek de stroomgeleider in de plug.
3 De geleider wordt vastgeklemd zodra de hefboom wordt losgelaten.
Figuur 4-11: Aansluiting van de signaal- en veldstroomkabels
1 Kabelingang voor veldstroomkabel
2 Kabelingang voor signaalkabel
3 Aansluiting van de afscherming van de veldstroomkabel
4 Stroomgeleider (7)
5 Stroomgeleider (8)
6 Gevlochten ongeïsoleerde draad (1) van de binnenste afscherming (10) van de signaalkabel
7 Stroomgeleider (2)
8 Stroomgeleider (3)
9 Gevlochten ongeïsoleerde draad (S) van de buitenste afscherming (60)
31
04/2022 - 4005497804 - MA IFC 100 R08 nl
