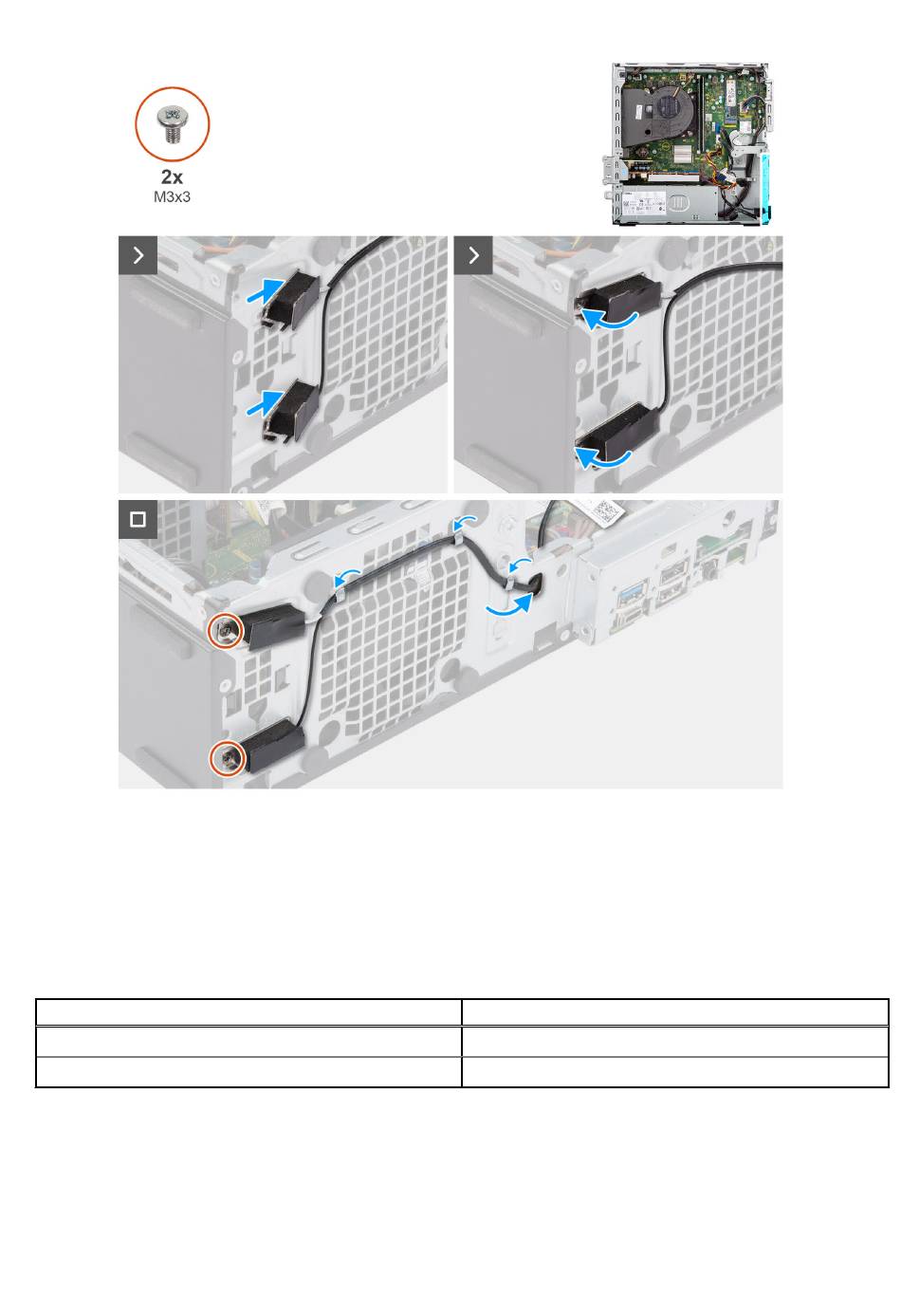

Afbeelding 39. De interne antennemodule installeren
Stappen
1. Verwijder de beschermende Mylars van de interne antennes, indien beschikbaar.
2. Breng de lipjes van de interne antennes op één lijn met de slots in het chassis.
De antennes moeten in de juiste slots op het chassis worden geïnstalleerd. De volgende tabel toont richtlijnen voor de juiste
installatiemethode.
Tabel 28. Kleurschema antennekabels
CHASSISLABEL
ANT-W
ANT-B
3. Plaats de twee schroeven (M3x3) terug waarmee de interne antennemodule aan het chassis worden bevestigd.
4. Leid de kabel van de interne antennemodule door de geleiders op het chassis.
5. Leid de kabel van de interne antennemodule door de slot op het chassis.
KLEUR VAN DE ANTENNEKABEL
Wit
Zwart
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Beperkt - Vertrouwelijk
83
