DP-module
De DisplayPort-module verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de zijplaat.
3. Verwijder het montagekader.
4. Verwijder de
3,5-inch harde
5. Verwijder de schijfstationskooi.
6. Verwijder de
processorventilator en
Over deze taak

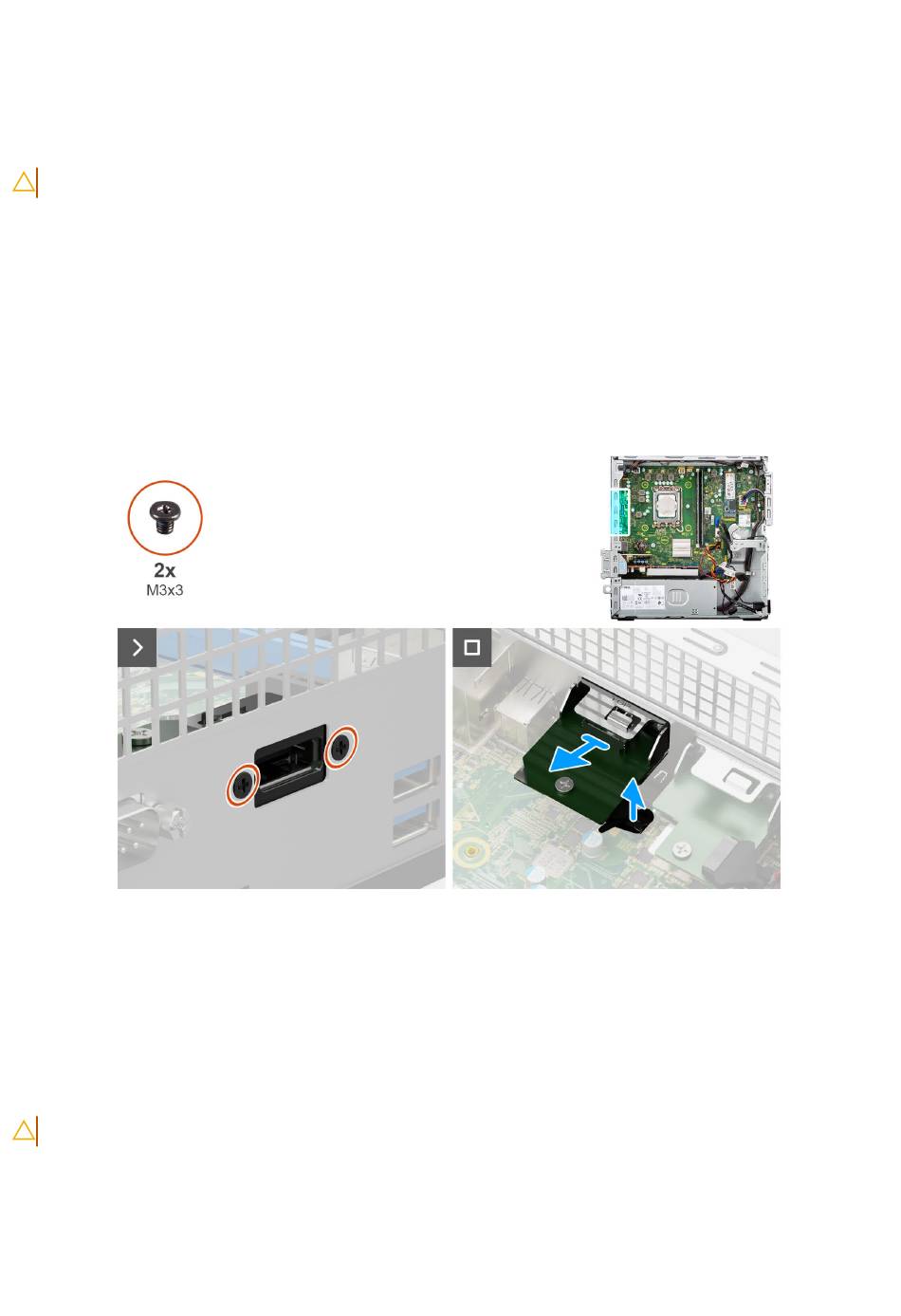

De volgende afbeelding geeft de locatie van de DisplayPort-module aan en biedt een visuele weergave van de verwijderingsprocedure.
Afbeelding 52. De DisplayPort-module verwijderen
Stappen
1. Verwijder de twee schroeven (M3x3) waarmee de DisplayPort-module aan het chassis wordt bevestigd.
2. Koppel de kabel van de DisplayPort-module los van de connector (VIDEO) op de systeemkaart.
3. Til de DisplayPort-module weg van de systeemkaart.
De DisplayPort-module installeren
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
werken.
schijf, indien van toepassing.
koelplaat.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
