Over deze taak
De volgende afbeeldingen geven de locatie van de processorventilator en koelplaat aan en bieden een visuele weergave van de
verwijderingsprocedure.
WAARSCHUWING:
Om te zorgen dat de processor maximaal wordt gekoeld, raakt u de gebieden voor warmteoverdracht
op de koelplaat niet aan. Het vet van uw huid kan het warmteoverdrachtvermogen van thermisch vet verminderen.
OPMERKING:
Tijdens de normale werking kan de koelplaat heet worden. Laat de koelplaat voldoende lang afkoelen voordat u deze
aanraakt.

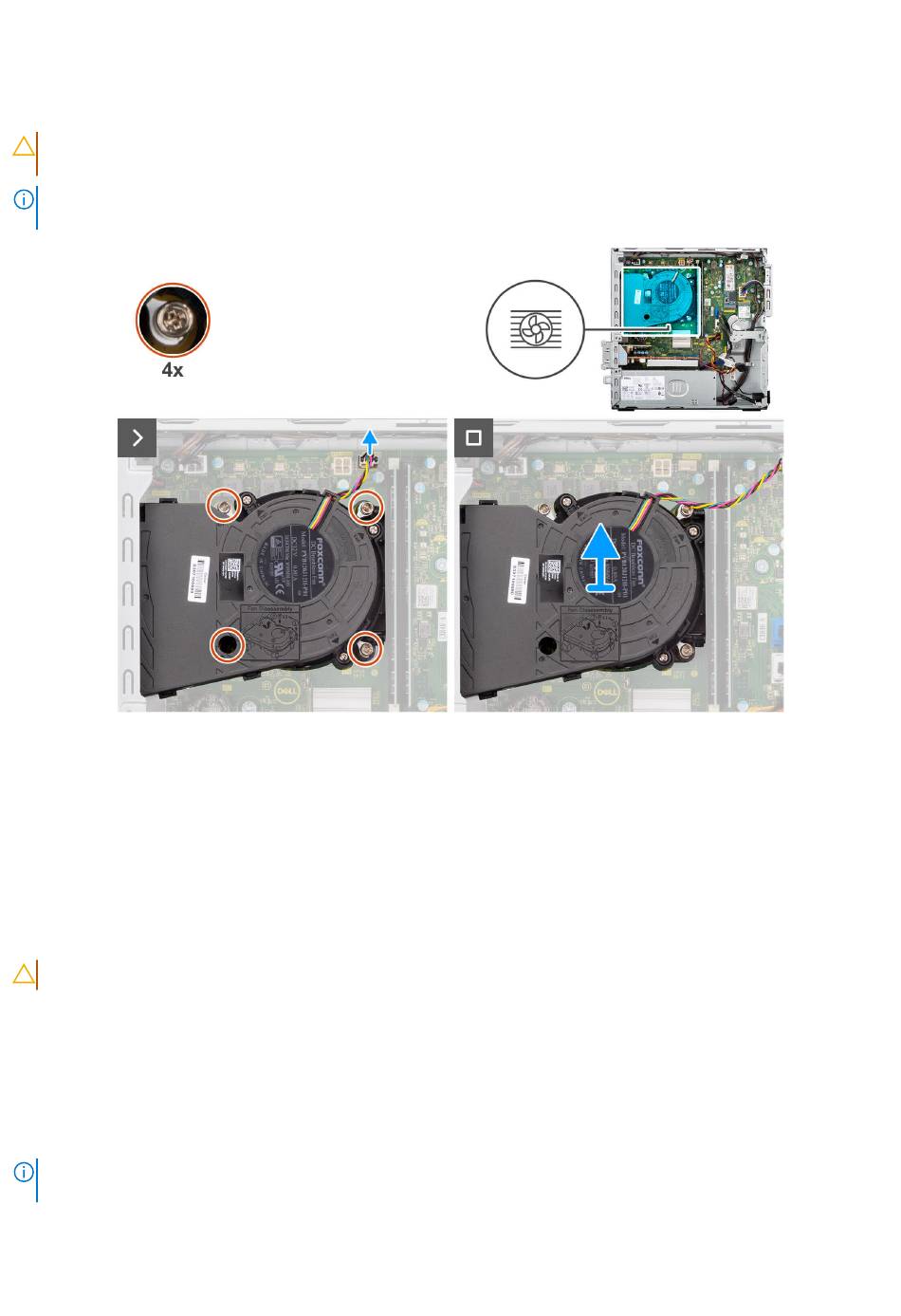

Afbeelding 44. De processorventilator en koelplaateenheid verwijderen
Stappen
1. Koppel de kabel van de processorventilator los van de connector (FAN CPU) op de systeemkaart.
2. Draai de vier geborgde schroeven waarmee de processorventilator en koelplaat op de systeemkaart zijn bevestigd in omgekeerde
volgorde (4>3>2>1) los.
3. Til de processorventilator en de koelplaat weg van de systeemkaart.
De processorventilator en koelplaateenheid installeren
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de processorventilator en koelplaat aan en bieden een visuele weergave van de
plaatsingsprocedure.
OPMERKING:
Als de processor of de ventilator en koelplaateenheid worden vervangen, dient u de koelpasta te gebruiken die in de
kit wordt meegeleverd om ervoor te zorgen dat warmtegeleiding plaatsvindt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
