Appendix
106
12.2.2
Besturing van motoren (logische functies)
Toepassingsgebieden
Met de logische functies kan bijv. de aandrijving van een transportschroef worden aangestuurd..
Rekening houden met aanvullende statussignalen (bijv. hand-automaat-schakelaar).
Weergave/berekeningsformule

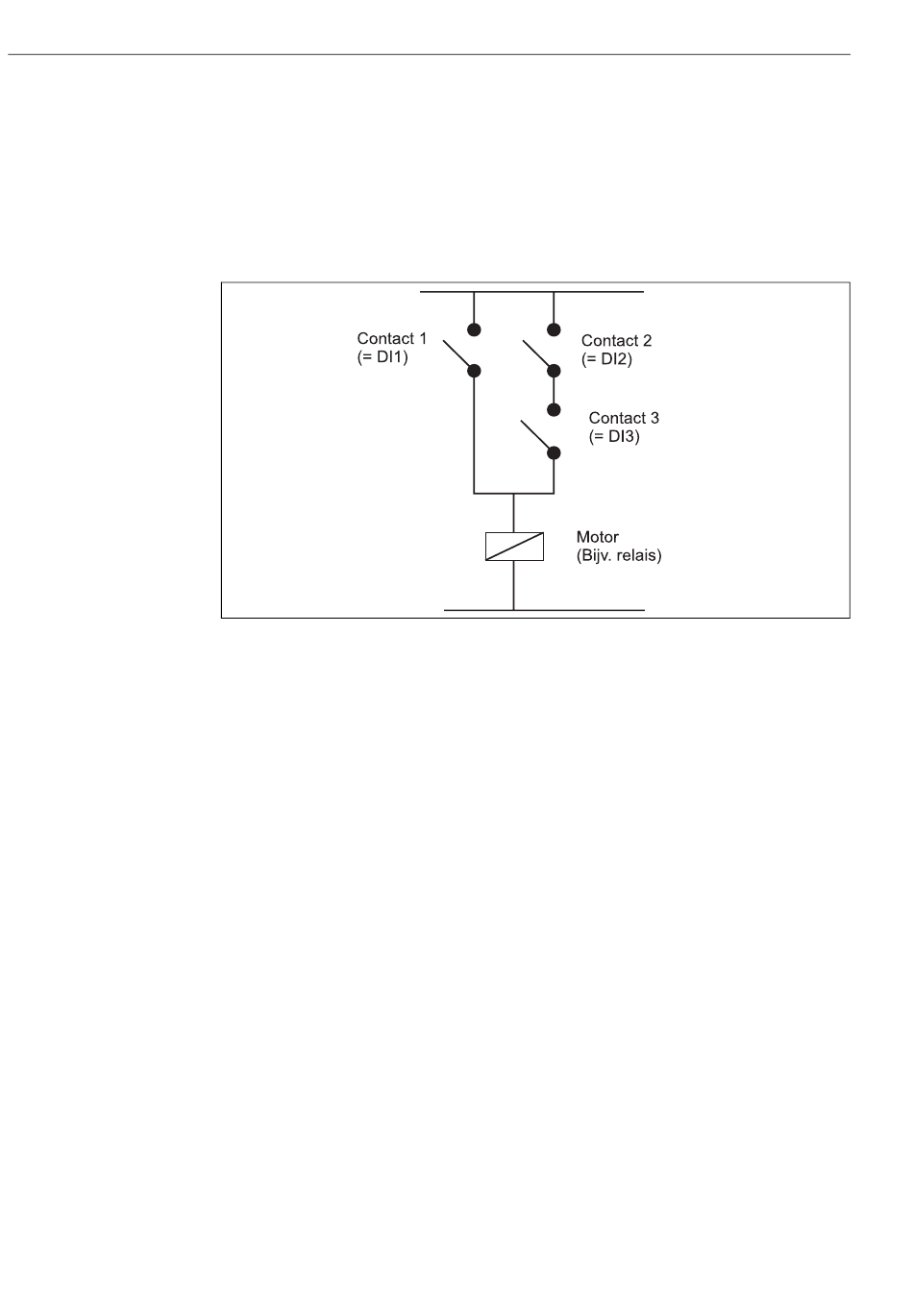

Fig. 61:
Procesbesturing
Formule
Motor
Formule in editor
or(DI(2;1);and(DI(2;2);DI(2;3)))
Contact 1 moet gesloten zijn of contact 2 en contact 3 moeten
tegelijkertijd gesloten zijn, zodat de motor start.
Ingangsgrootheden
• Digitale ingang voor automaat/handbedrijf (DI1)
• Digitale ingang voor automatisch bedrijf (DI2 en DI3)
Uitgangsgrootheden/weergave op instrument
De status van de digitale ingangen en die van de motor kunnen op het display worden getoond.
Uitgangen
De aansturing van het regelorgaan resp. de motor kan via een actieve, passieve digitale uitgang of
via een relais worden gerealiseerd.
= contact 1 OF (contact 2 EN contact 3)
aan
G09-RMM621XX-15-10-xx-nl-010
