Montage
!
!
8
3.2.1
Inbouw van uitbreidingskaarten
U kunt het instrument met verschillende uitbreidingskaarten uitrusten. Hiervoor staan
maximaal drie steekplaatsen in het instrument ter beschikking. De steekplaatsen voor
de uitbreidingskaarten zijn op het instrument met B, C en D (→ Fig. 3) gemarkeerd.
1.
Waarborg dat bij de montage en demontage van een uitbreidingskaart het
instrument is losgekoppeld van de voedingsspanning.
2.
Verwijder de blindplaat uit de betreffende steekplaats (B, C of D) van het
basisinstrument, door de borglippen aan de onderzijde van de Energiemanager
samen te drukken (z. Fig. 3, pos. 2), en tegelijkertijd de borglip op de achterzijde
van de behuizing (bijv. met een schroevendraaier) naar binnen te drukken
(z. Fig. 3, pos. 1) en de blindafdekking naar boven toe uit het basisinstrument te
trekken.
3.
Plaats de uitbreidingskaart van boven af in het basisinstrument. Pas wanneer de
borglippen aan de onder- en de achterzijde van het instrument borgen (z. Fig. 3,
pos. 1 en 2), is de uitbreidingskaart correct ingebouwd. Let erop, dat de
ingangsklemmen van de uitbreidingskaart boven liggen en dat de
aansluitklemmen net zoals bij het basisapparaat naar voren wijzen.
4.
De nieuwe uitbreidingskaart wordt door het instrument automatisch herkend, nadat
het instrument correct is bedraad en weer in bedrijf is genomen (zie hoofdstuk
"inbedrijfname").
Opmerking!
Wanneer u een uitbreidingskaart demonteert en niet door een andere vervangt, dan
moet u de lege steekplaats afsluiten met een blindplaat.

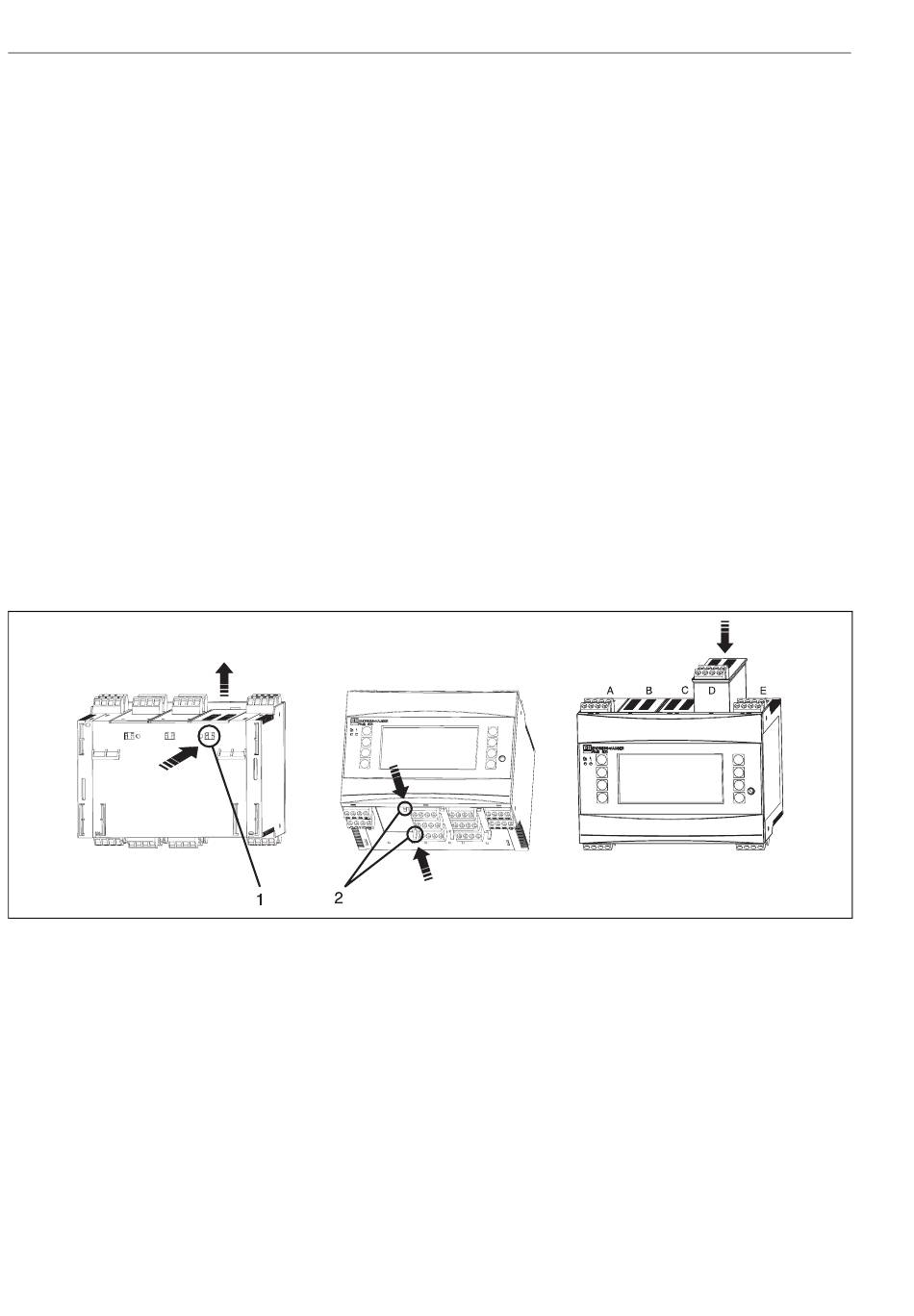

Fig. 3:
Inbouw van een uitbreidingskaart (voorbeeld)
Pos. 1: borglip aan achterzijde van de behuizing
Pos. 2: borglippen op onderzijde behuizing
Pos. A - E: benaming slot-bezetting
3.3
Controle inbouw
Controleer bij het gebruik van uitbreidingskaarten het correct plaatsen van de kaarten
in de steekplaatsen van het instrument.
Opmerking!
Bij gebruik van het instrument als warmtemeter moeten bij de montage de
inbouwvoorschriften EN 1434 deel 6 worden aangehouden. Deze omvat ook de
installatie van de flow- en de temperatuursensoren.
RMC 621
Endress+Hauser
