DE HOEK VAN DE STUURPEN AANPASSEN
Het stuurbereik kan worden aangepast door de stuurpenbout op de
verstelbare stuurpen los de draaien en deze naar voren of achteren te
draaien totdat de gewenste positie wordt verkregen.
Draai de stelbout van de stuurpen (A) los met behulp van een 5 mm
„
inbusbit.
„
Stel de stuurpen op uw gewenste positie in en draai de stelbout van de
stuurpen met de hand vast.
„
Schommel het stuur voorzichtig heen en weer om de tanden van de
stuurpen mooi op één lijn met de tanden van de stuurpenmoer te
brengen (B).
„
Het stuurpengedeelte zal vlak zijn zonder openingen wanneer juist
aangebracht.
Draai de stelbout van de stuurpen (A) aan tot de aangegeven waarde
„
met behulp van een momentsleutel en een 5 mm inbusbit.
1
Nm
Nm
in-lbf
in-lbf
4
HET STUUR EN DE BEDIENINGSELEMENTEN AANPASSEN
Met het stuur in de gewenste positie, past u de positie van het
„
stuur en de bedieningselementen aan, waaronder de remhendels,
MasterMind TCD, grepen, spiegel, afstandsbediening en bel. Dit kan
worden verwezenlijkt door het losmaken en draaien van het stuur in de
stuurpen of door het individueel aanpassen van de componenten.
19
A
3
2
„
Voordat u de positie van de bedieningselementen op het stuur aanpast, leest
en begrijpt u de informatie over het aanpassen van de achteruitkijkspiegel.
Raadpleeg Sectie 6.4. Stuureindspiegel in deze handleiding.
Maak de klemplaatbouten (A) op de stuurpen los met behulp van een
„
4 mm inbusbit.
„
Draai het stuur naar de gewenste positie.
„

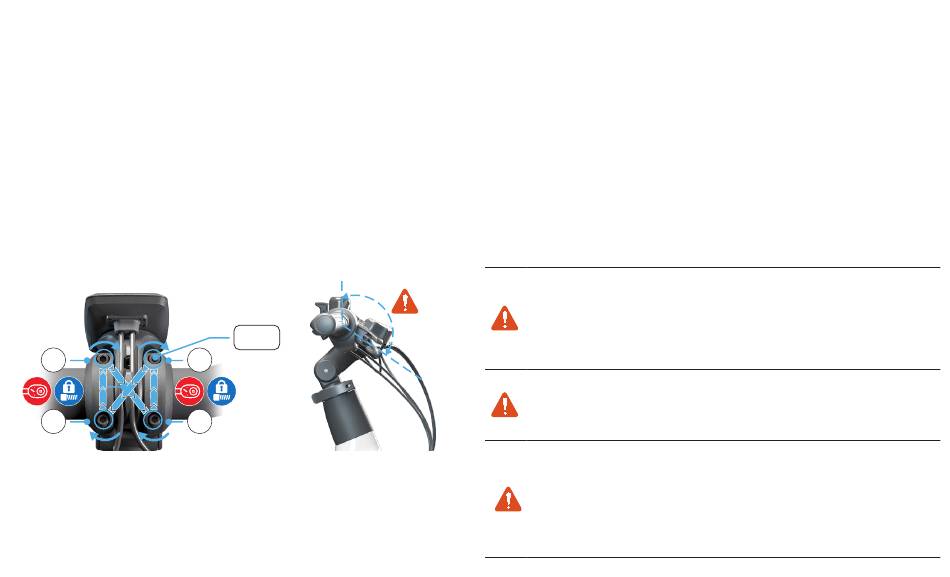

Volgens het aangegeven patroon, gebruikt u een momentsleutel en een
4 mm inbusbit om elke klemplaatbout ongeveer een halve omwenteling
vast te draaien en herhaalt u vervolgens het kruispatroon om alle
bouten tot de aangegeven waarde vast te draaien.
„
Maak de houder van het MasterMind TCD-display los met behulp van
een 3 mm inbusbit en pas de positie van het display aan. Draai de bout
met de hand vast om het display op zijn plaats vast te zetten.
„
Zet de bedieningselementen op de gewenste positie van het stuur
wanneer de positie van het stuur is ingesteld.
WAARSCHUWING! Tijdens het aanpassen van de hoek van de
stuurpen moeten de tanden van de stuurpenmoer mooi in de
tanden van de stuurpen grijpen. Als dit niet het geval is, kan de
stuurpen loskomen. Voor het volledig ineengrijpen van de tanden,
schudt u het stuur lichtjes heen en weer voordat de stelbout van
de stuurpen wordt vastgedraaid.
WAARSCHUWING! Wanneer het stuur zich in de gewenste positie
bevindt, zorg dan dat er voldoende speling in de verschillende
kabels aanwezig is zodat het stuur ongehinderd kan draaien en
het besturen van de fiets niet wordt beperkt.
WAARSCHUWING! Een verkeerd ingestelde of vastgemaakte
stuurpen kan leiden tot controleverlies en vallen. Controleer voor
elke rit of de stuurpen juist is aangebracht en stevig vastzit. Als
er tijdens het rijden merkbare speling in het systeem aanwezig
is, is het mogelijk dat de stuurpen verkeerd is gemonteerd en
er aanpassing nodig is volgens de instructies vermeld in deze
handleiding.
