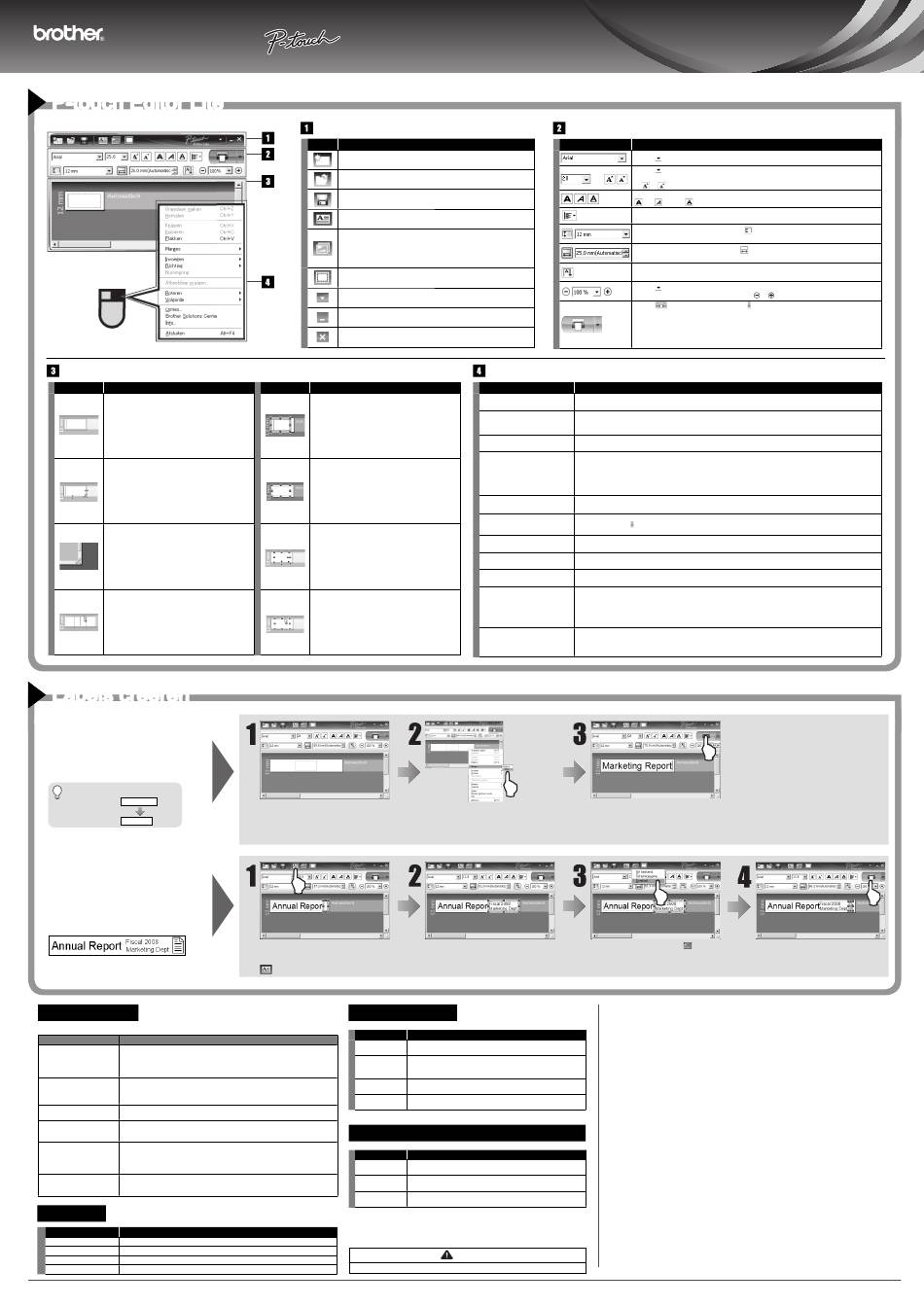

Brother PT-1230PC Gebruikershandleiding pagina 2
www.brother.com
P-touch Editor Lite
Labeloverzicht
Display
Functie
Dit labeloverzicht wordt weergegeven wanneer de
software gestart wordt. De huidige ingestelde tape-
breedte wordt weergegeven aan de linkerkant van
de labelafbeelding. Wanneer "Auto" aan de rechter-
kant wordt weergegeven, wordt de tapelengte auto-
matisch aangepast aan de lengte van de tekst.
U kunt de labelgrens slepen om handmatig de leng-
te en breedte van het label aan te passen. Zet de
cursor op het grensgebied van het label. Wanneer
de blauwe lijn verschijnt, sleep deze dan naar de
gewenste lengte of breedte.
U kunt het formaat van het P-touch Editor Lite ven-
ster aanpassen. Beweeg eenvoudig met de cursor
over een rand van het P-touch Editor Lite venster en
sleep om het formaat aan te passen zodra de cursor
in een pijl verandert.
Soms worden er richtlijnen getoond tijdens het
verplaatsen van objecten. Deze ziet u wanneer het
object links, rechts, aan de boven- of onderkant van
het afdrukgebied of het in het midden is uitgelijnd.
In de illustratie links geven de richtlijnen aan dat het
object gecentreerd is aan de bovenkant van de tape.
Labels creëren
Oplossing
De linker- en rechter-
marge van uw etiket
aanpassen
De marge verkleinen.
Groot
ABCD
Marge instellen
: ABCD
Klein
Het creëren van een
gemengd 1-regelig /
2-regelig label met een
symbool
Als u na het lezen van deze gebruiksaanwijzing nog steeds
Problemen oplossen
assistentie nodig heeft, ga dan naar http://solutions.brother.
com/
Probleem
Hoe kan ik na het afsluiten
Er zijn drie manieren om opnieuw te starten. Doe het volgende:
van P-touch Editor Lite het
• Schakel de P-touch Labelprinter uit en daarna weer in.
programma opnieuw star-
• Ontkoppel de USB-kabel en sluit deze vervolgens weer aan terwijl de La-
ten terwijl de machine nog
belprinter aan staat.
aan staat?
• Start P-touch Editor Lite vanuit Deze computer.
De LED knippert.
Dit is een foutmelding.
Druk op de Aan-/uit-/feedknop om het foutbericht te verwijderen.
Indien de LED blijft knipperen na het uitvoeren van het bovenstaande neem
dan contact op met de klantenservice van Brother voor meer hulp.
Ik kan de P-touch Label-
Controleer of de batterijen er goed in zitten, en of de aanbevolen voedings-
printer niet inschakelen.
adapter goed aangesloten is.
Ik kan de P-touch Editor
Controleer of er een foutbericht weergegeven wordt. Indien dat het geval is, ver-
Lite niet afsluiten.
help dan het probleem. NB: U kunt P-touch Editor Lite niet afsluiten wanneer er
nog labels afgedrukt worden.
Een lege horizontale regel
Strepen of slechte kwaliteit van de karakters op de afgedrukte
loopt door het afgedrukte
labels duiden er meestal op dat de printkop vuil is. Maak de printkop schoon met
label.
behulp van een wattenstaafje of met de optionele printkopschoonmaakcassette
(TZ-CL3).
* Raak de printkop niet met uw vingers aan.
Het label is moeilijk te snij-
Maak het snijblad schoon met behulp van een wattenstaafje bevochtigd met wat
den.
alcohol.
* Raak het snijblad niet met uw vingers aan.
Specifi caties
Artikel
Afmetingen
53 mm (B) × 158 mm (D) × 112 mm (H)
Gewicht
400 g (zonder batterijen en tape-cassete)
Voeding
Zes AAA alkalinebatterijen (LR03) of een wisselstroomadapter (AD-24ES)
USB-poort
USB-mini B-type
Gebruikershandleiding
Gebruikershandleiding
Opdrachttaakbalk
Icoon
Toont het nieuwe scherm voor het creëren van een nieuw label.
Opent een opgeslagen bestand met P-touch Editor Lite.
Slaat de gegevens op op uw PC, enz. maar niet op de Labelprinter.
Voegt een nieuw tekstvak in (handig bij het creëren van labels die
zowel enkele als meerdere tekstregels bevatten).
Voegt een afbeelding op uw label in.
Uit bestand: Voegt een afbeelding in die opgeslagen is op uw PC.
Schermopname: Voegt het geselecteerde gebied op het PC-scherm
in als een grafi sche afbeelding.
Symbool: Voegt één van de op uw PC geïnstalleerde symbolen in.
Voegt een kader in.
Toont het menu.
Het menu bevat alle functies van P-touch Editor Lite.
Minimaliseert P-touch Editor Lite.
Sluit P-touch Editor Lite af.
Display
Functie
Gecreëerde tekstvakken, afbeeldingen en kaders
worden als objecten behandeld. Objecten worden
omgeven door handgrepen (aangegeven door acht
blauwe punten). Deze handgrepen verschijnen wan-
neer u tekstvakken, afbeeldingen en kaders invoegt.
Geeft aan dat er een object geselecteerd is.
De cursor verandert in een pijl wanneer deze zich
boven een handgreep bevindt. U kunt het formaat
van het object veranderen door te slepen.
U kunt objecten verplaatsen door te slepen wanneer
de cursor een vizier is. Bij tekstobjecten verandert
de cursor alleen in een vizier buiten de grens van
het object.
Wanneer de marges op Groot staan (stan-
daard instelling), drukt de printer de etiket-
ten af met circa 25mm marges aan beide
zijden van de afgedrukte tekst. U verkleint
deze marge door Klein te kiezen.
Selecteer het tapeformaat en voer de
gewenste tekst in.
Voeg een paar spaties toe en klik op de
-knop.
Systeemvereisten PC
Artikel
Oplossing
Besturingssys-
teem
Systeemgeheu-
gen
Interface
Grafi sche kaart
Toebehoren (Het geleverde kan per distributie afwijken.)
Toebehoren
Tapecassettes
Wisselstroom-
adapter
Snijeenheid
Wanneer het snijmes bot wordt na herhaaldelijk gebruik en de tape kan niet meer mooi
afgesneden worden, vervang het dan door een nieuw snijapparaat (voorraadnr. TC-5)
Specifi catie
van een geautoriseerde Brother dealer.
Eigenschappentaakbalk
Functie
Overige functies (beschikbaar in het menu door rechts te klikken met de muis)
Menu
Ongedaan maken
Klik op Ongedaan maken om de laatste handeling ongedaan te maken.
Herhalen
Klik op Herhalen om de laatste handeling waarin u "Ongedaan maken" heeft gebruikt te herstellen.
Knippen
Selecteer het tekstgebied (of object) dat u wilt knippen of kopiëren en selecteer Knippen of Kopiëren. Klik in
Kopiëren
het bestemmingsgebied en selecteer Plakken.
Plakken
Marges
Stel de lengte van de witruimte aan beide zijden van het label in (Groot of Klein).
Klik op Invoegen.
Selecteer Tekstvak om tekst in het label in te voegen.
Selecteer Uit bestand om een afbeelding in te voegen die op uw PC opgeslagen is.
Invoegen
Selecteer Schermopname om het geselecteerde gebied van het PC-scherm in te voegen.
Selecteer Symbool om één van de op uw PC geïnstalleerde symbolen in te voegen.
Selecteer Kader om één van de in de P-touch Editor Lite voorgeprogrammeerde kaders in te voegen.
Selecteer de tekst voor het object en klik vervolgens op Horizontale tekst of op Verticale tekst om de rich-
Richting
ting van het label te bepalen.
Selecteer een nummer of karakter in uw tekst en klik op Nummering om het nummer op elk label te laten
Nummering
toenemen. Klik op
ring en voer in het veld Aantal het aantal etiketten in. Klik op de knop Afdrukken.
Selecteeer de afbeelding en klik op Afbeelding wijzigen. Vervang vervolgens de huidige afbeelding door
Afbeelding wijzigen
een andere afbeelding.
Roteren
Roteer objecten in een hoek van 0°, 90°, 180° of 270°.
Selecteer één van de objecten en klik op Volgorde. Selecteer vervolgens Naar voorgrond, Naar achter-
Volgorde
grond, Naar voren, of Naar achteren om de volgorde van elk object in de laag in te stellen.
Klik op Opties.
Selecteer mm (mm) of inch (in) om de meeteenheid en de optie voor het afdrukken van nummers in te stellen.
Selecteer de taal P-touch Editor Lite. Start de toepassing opnieuw om de nieuw geselecteerde "Taal" toe te
Opties
passen.
Selecteer Toon de nieuwe waarde na afl oop van het afdrukker óf Oorspronkelijke waarden herstellen
na afdrukken om de nummeringsoptie in te stellen.
Klik op Brother Solutions Center om naar de website te gaan voor assistentie, informatie of om P-touch
Brother Solutions Center
Editor 5.0 te downloaden.
Info
Klik op Info om over de P-touch Editor Lite versie te leren.
Afsluiten
Klik op Afsluiten om P-touch Editor Lite af te sluiten.
Selecteer Marges in het contextmenu
dat verschijnt wanneer u met de rechter
muisknop klikt.
Verander de instelling in Klein.
Voer de gewenste tekst in en druk op
de ENTER-toets. Voer de gewenste
tekst in op de tweede regel.
Specifi catie
Windows
®
XP/Windows Vista
®
/Windows
®
7
®
Windows
XP: meer dan 128 MB
®
Windows Vista
: meer dan 512 MB
Windows
®
7: meer dan 1 GB (32-bits) of 2 GB (64-bits)
USB-poort (USB Spec. 1.1 of 2.0 protocol)
SVGA
Voorraadnr.
TZ-tape (breedte) : 3,5 mm, 6 mm, 9 mm, 12 mm
AD-24ES
TC-5 (vervanging)
OPGELET
Raak het snijblad niet met uw vingers aan.
Icoon
Functie
Klik op
om het lettertype te wijzigen.
Klik op
om het lettertypeformaat in te stellen.
U kunt het lettertypeformaat een niveau omhoog of omlaag aanpassen door te klikken
op
of
.
Specifi ceert de stijl van het lettertype:
Vet
Cursief
Onderstrepen
Specifi ceert de uitlijning van tekst in een tekstvak.
Stelt de breedte van de tape in. Klik op
om automatisch de breedte van de ingevoer-
de tape te detecteren.
Stelt de lengte van de tape in. Klik op
om automatisch de lengte van het label aan te
passen aan de ingevoerde tekst.
Stelt/annuleert de labelrichting verticaal.
Klik op
om de zoomfactor voor het Labeloverzicht in te stellen.
U kunt ook de zoomfactor wijzigen door op
of
Klik op
om normaal af te drukken of
om af te drukken met opties.
Gespiegeld afdrukken: Drukt een gespiegelde afbeelding van het label af.
Afsnijmarkering: Drukt snijtekens af om te markeren waar de labels handmatig gesne-
den dienen te worden tijdens het afdrukken van een labelstrook, of als u de tapemarges
op nul instelt.
Exemplaren: Drukt meerdere kopieën van een label af.
Doe dit
rechts naast de knop Afdrukken en klik op Afdrukopties. Activeer het vakje Numme-
Voer de gewenste tekst in en klik op de
knop Afdrukken. Het band schuift door
en plaatst snijmarkeringen waar de mar-
ge handmatig moet worden gesneden
om kleine marges te krijgen.
Klik op het Symbool onder
. Selec-
Klik op de Afdrukken-knop.
teer het symbool dat u wilt invoeren
vanuit het weergegeven dialoogvenster.
Federal Communications Commission (FCC) Declaration of Conformity
(For USA Only)
Responsible Party: Brother International Corporation 100 Somerset Corporate Boulevard
Bridgewater, NJ 08807-0911 USA
TEL: (908) 704-1700
declares that the product: Product Name: P-touch labeller PT-1230PC
Model Number: PT-1230PC
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two condi
tions: (1) this device may not cause harmful interference, and (2) this device must accept any inter
ference received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interfer
ence will not occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
-Connect the equipment into an outlet on a circuit different from that to which the receiver is connec-
ted.
-Consult the dealer or an experienced radio/TV technician for help.
-Changes or modifi cations not expressly approved by Brother Industries, Ltd. could void the user's
authority to operate the equipment.
-The enclosed interface cable should be used in order to ensure compliance with the limits for a
Class B digital device.
