MEP S.p.A.
In balans brengen van de zaagbeugel
Aansluiting van de perslucht (versie MA)
Instructiehandboek SHARK 282
4- -6
stok voor maatsneden;
H
materiaaloplegsteun met rol voor het ondersteunen van de te zagen staven staven
H
en voor het aanbrengen van de aanvoerrollenbanen laadzijde;
steunarm voor de balk, compleet met rol, geschikt voor montage van de
H
aanvoerrollenbanen;
manueel pompje voor het bijvullen van olie in de pneumatische cilinder.
H

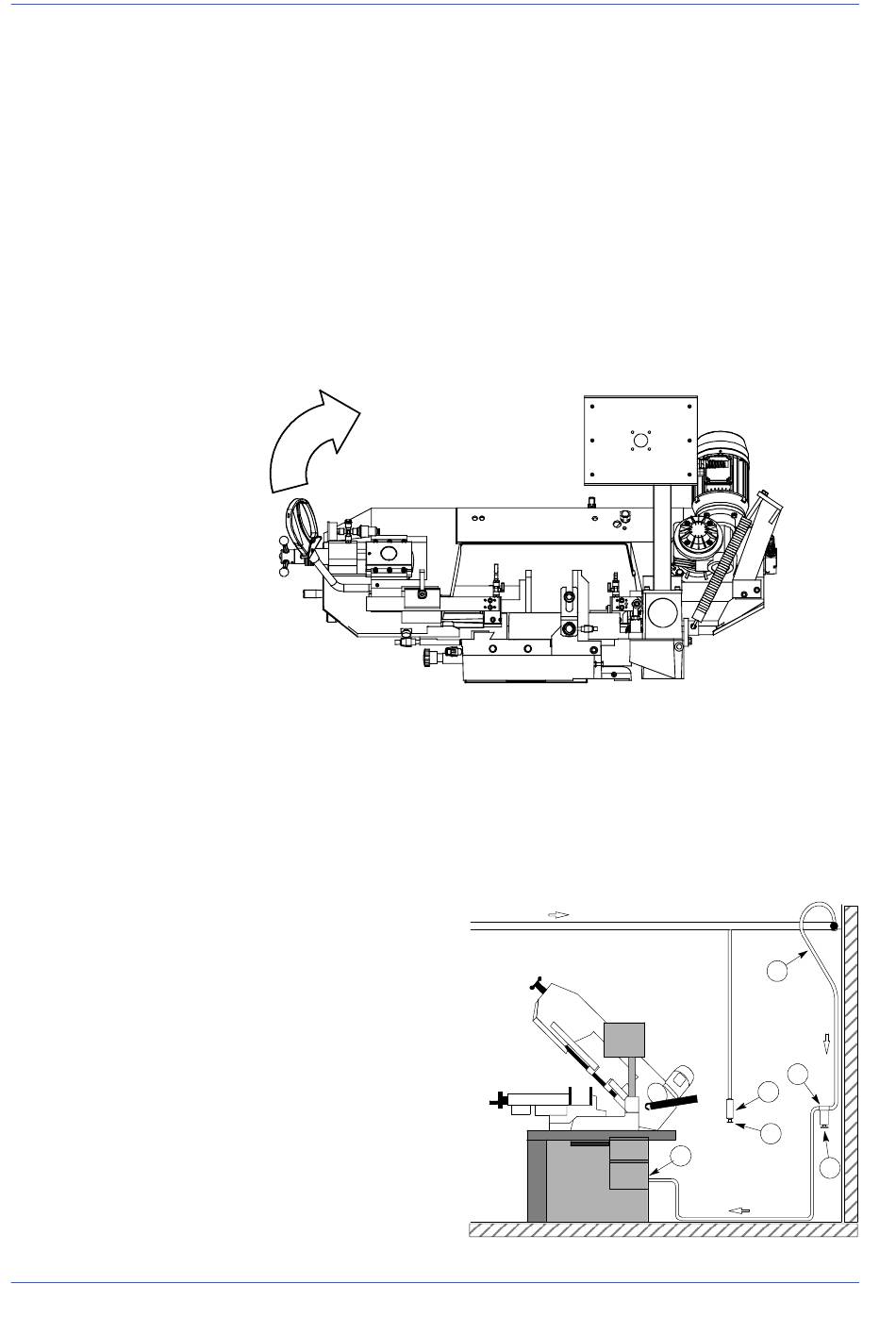

Vóór de elektrische en pneumatische aansluiting (versie MA) moeten de
trekveren van de zaagbeugel gespannen worden, om het gewicht van de
zaagbeugel te verdelen. Draai met een sleutel van 10 mm de schroeven aan totdat
de afstand tussen de eerste winding van de veer en de beugel 8 mm bedraagt.
Het model MA (met pneumatische klem) wordt geleverd met een
persluchtbehandelingseenheid voor het sluiten van de klem door middel van een
pneumatische cilinder. Voor een optimale en duurzame werking raden wij aan de
machine aan te sluiten op een compressor met de kenmerken die in het volgende
schema zijn aangegeven.
LEGENDA
1 - DALENDE BUIS
2 - CONDENSVERZAMELAAR
3 - UITLAATKRAAN
4 - PERSLUCHTFILTER
5 - UITLAATKRAAN
6 - VERBINDINGSBUIS
1
4
2
3
6
5
26
