Instructiehandboek SHARK 282
6- -2
Procedure voor het begrijpen van de schakelschema's
Bij introductie van de nieuwe genormaliseerde schakelschema's, lichten wij
vervolgens de methodiek toe die bij de samenstelling ervan is gebruikt.

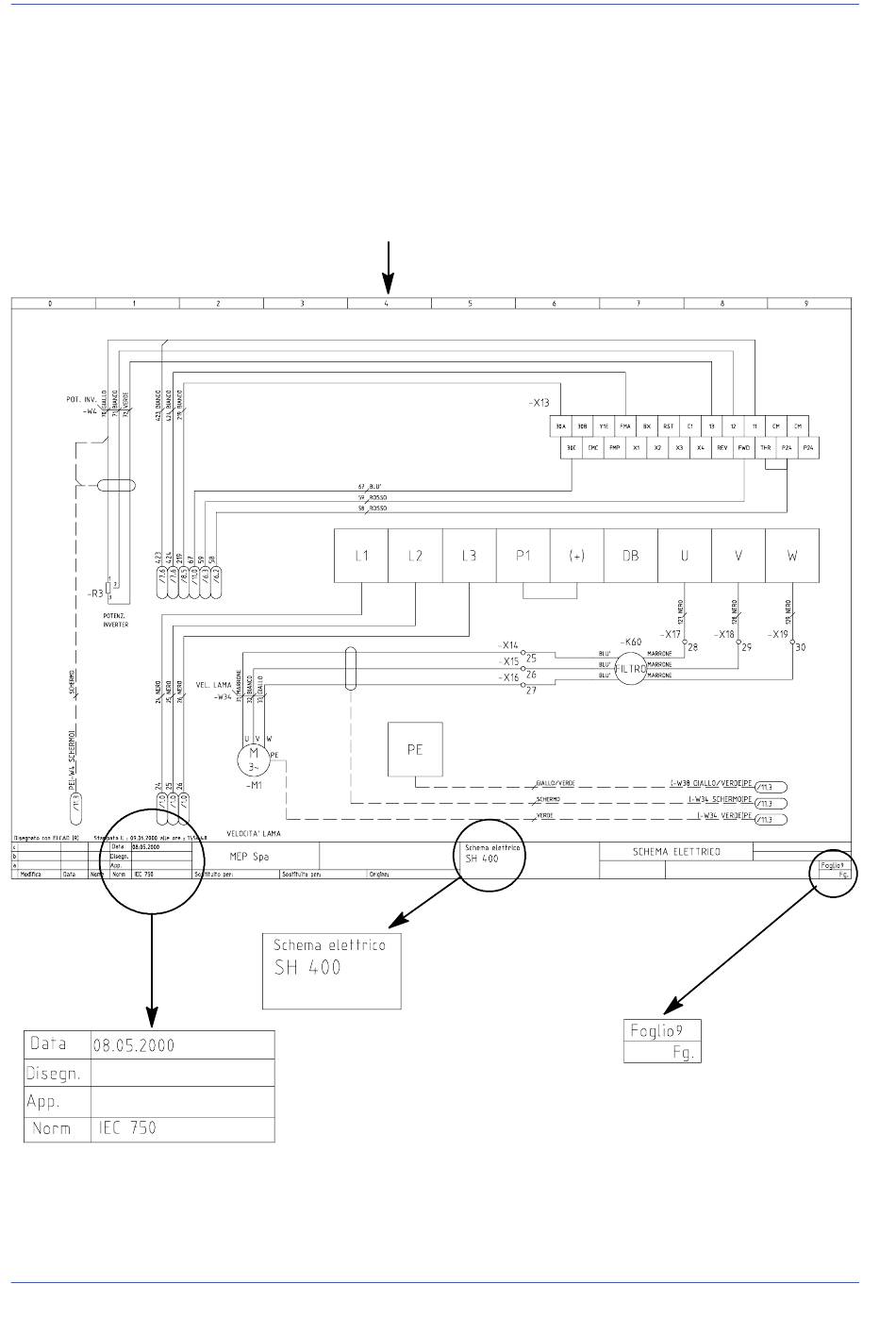

Elk projectblad heeft een strook waarin men de volgende informatie kan vinden:
De nummers geven de kolommen aan
waarin het blad is onderverdeeld
Geeft de datum aan waarop deze
in productie gaat
Geeft de naam van de tekenaar aan
Geeft de referentienorm aan
Elke component van het schakelschema wordt gemarkeerd met een eenduidige
alfanumerieke identificatiecode, overeenkomstig de richtlijn:
Geeft het model van
de machine aan
Geeft het nummer
van de pagina aan
