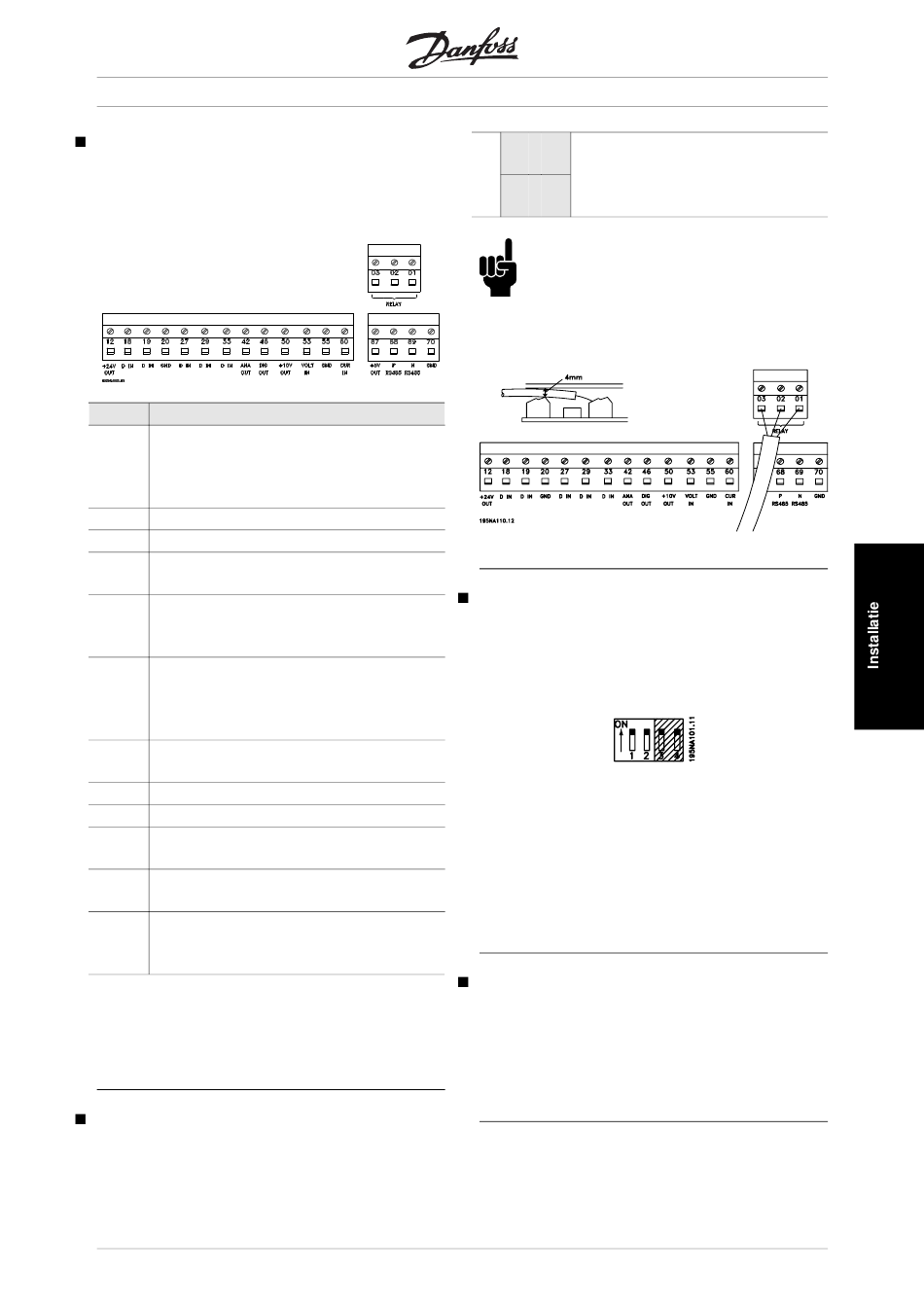

Elektrische installatie, stuurklemmen
Zie Aarding van afgeschermde/gewapende stuurka-
bels in de Design Guide voor de juiste afsluiting van
stuurkabels.
Nr.
Functie
01-03
De relaisuitgangen 01-03 kunnen wor-
den gebruikt voor
het aangeven van de status en voor
alarmen/waarschuwingen.
12
24 V DC-voedingsspanning.
18-33
Digitale ingangen.
20, 55 Gemeenschappelijk frame voor ingangs-
en uitgangsklemmen.
42
Analoge uitgang voor de weergave van
frequentie,
referentie, stroom of koppel.
1
46
Digitale uitgang voor het weergeven van
de status,
waarschuwingen of alarmen en
frequentie-uitgang.
50
+10 V DC voedingsspanning
voor potentiometer of thermistor.
53
Analoge spanningsingang 0 - 10 V DC.
60
Analoge stroomingang 0/4 - 20 mA.
1
67
+ 5 V DC voedingsspanning
voor Profibus.
68,
RS 485, Seriële communicatie.
1
69
1
70
Frame voor klemmen 67, 68 en 69.
In de regel wordt deze klem niet ge-
bruikt.
1. De klemmen kunnen niet voor DeviceNet/
CANopen worden gebruikt. Zie de DeviceNet-
handleiding MG.90.BX.YY voor meer informatie.
Aansluiting relais
Zie parameter 323 Relay output voor programmeren
van de relaisuitgang.
MG.28.A5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
Nr. 01 - 02
1 - 2 maak (normaal open)
01 - 03
1 - 3 verbreek (normaal gesloten)
NB!:
De kabelmantel van het relais moet de eerste
rij stuurkaartklemmen bedekken – als dit niet
het geval is, kan de galvanische isolatie (PEL V) niet
worden gehandhaafd. Max. diameter van de kabel:
4 mm. Zie afbeelding.
Schakelaars 1-4
De dipswitch bevindt zich uitsluitend op de stu-
urkaart voor Profibus DP communicatie.
De getoonde schakelpositie komt overeen met de
fabrieksinstelling.
Switches 1 en 2 worden gebruikt als kabelklem voor
een RS 485 interface. Als de frequentie-omvormer
de eerste of laatste unit in een bussysteem is,
moeten switches 1 en 2 op ON staan. Bij de overige
frequentie-omvormers moeten de switches 1 en 2 op
OFF staan.
Switches 3 en 4 hebben geen functie.
VLTSoftwareDialog
Aansluiting op klemmen 68–70 of
Sub D:
-
PIN 3 GND
-
PIN 8 P-RS 485
-
PIN 9 N-RS 485
65
