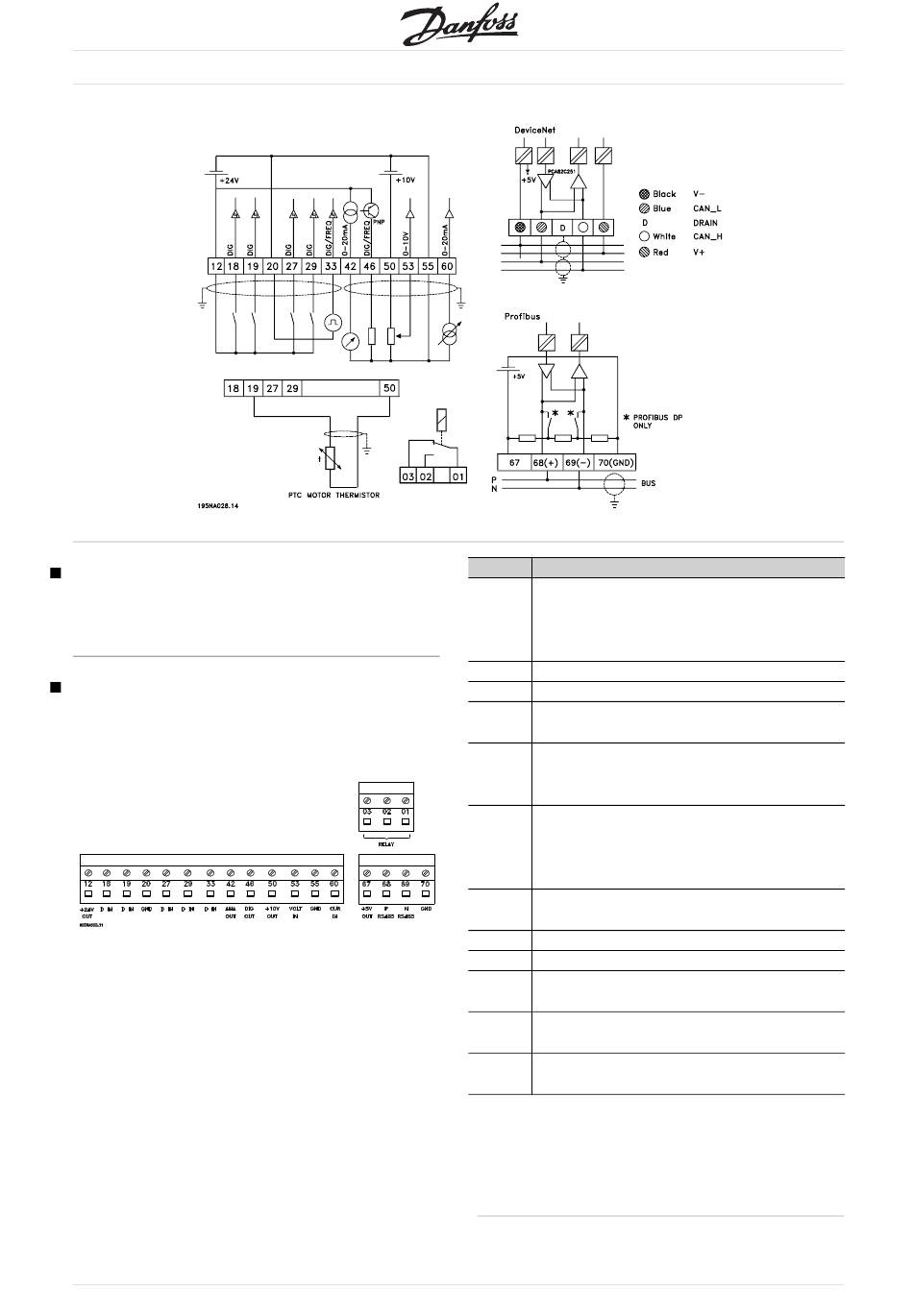

Aanhaalkoppels, stuurkabels
Stuurkabels moeten worden aangesloten met een
aanhaalkoppel van 0,22 - 0,25 Nm.
Elektrische installatie, stuurklemmen
Zie Aarding van afgeschermde/gewapende
stuurkabels in de Design Guide voor de juiste
afsluiting van stuurkabels.
64
®
VLT
Serie 2800
Nr.
Functie
01-03
De relaisuitgangen 01-03 kunnen worden
gebruikt voor
het aangeven van de status en voor
alarmen/waarschuwingen.
12
24 V DC-voedingsspanning.
18-33
Digitale ingangen.
20, 55 Gemeenschappelijk frame voor ingangs-
en uitgangsklemmen.
42
Analoge uitgang voor de weergave van
frequentie,
referentie, stroom of koppel.
1
46
Digitale uitgang voor het weergeven van
de status,
waarschuwingen of alarmen en
frequentie-uitgang.
50
+10 V DC voedingsspanning
voor potentiometer of thermistor.
53
Analoge spanningsingang 0 - 10 V DC.
60
Analoge stroomingang 0/4 - 20 mA.
1
67
+ 5 V DC voedingsspanning
voor Profibus.
68,
RS 485, Seriële communicatie.
1
69
1
70
Frame voor klemmen 67, 68 en 69.
In de regel wordt deze klem niet gebruikt.
1. De klemmen kunnen niet voor DeviceNet
worden gebruikt. Zie de DeviceNet-handleiding
MG.90.BX.YY voor meer informatie.
