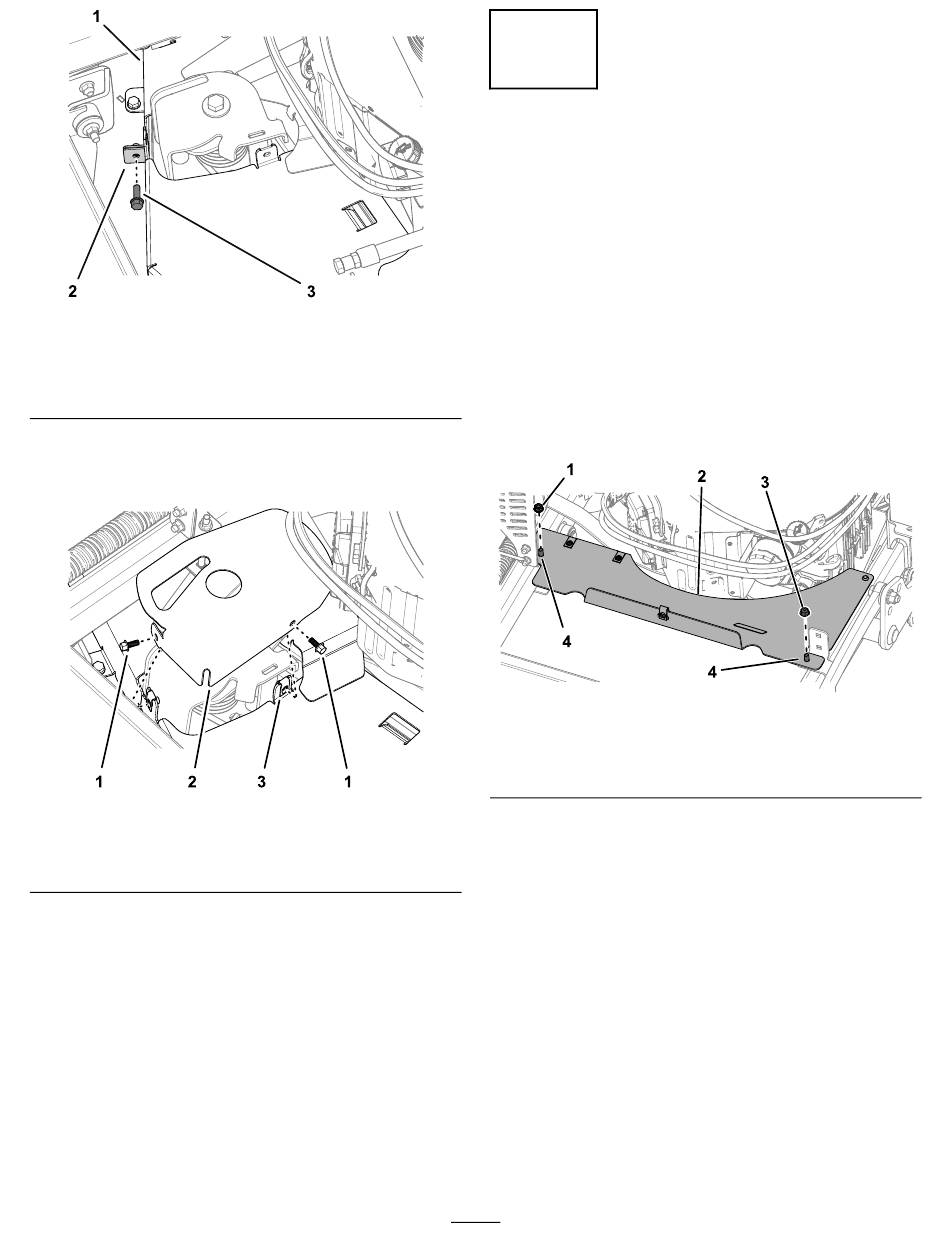

Figuur 19
1. Rechter drijfriemkap
2. Flens (Linker drijfriemkap)
4.
Monteer de kap van de riemspanner aan de
linker drijfriemkap met de 2 flenskopschroeven
die u eerder hebt verwijderd.
Figuur 20
1. Flenskopschroef (¼" x ⅝") 3. Linker drijfriemkap
2. Kap van riemspanner
g270486
3. Flenskopschroef (linker en
rechter drijfriemkap)
g270487
12
Het schermaanhangsel
monteren en het
motorscherm sluiten
(uitsluitend voor
benzinemodellen)
Geen onderdelen vereist
Het schermaanhangsel monteren
1.
Monteer het schermaanhangsel zoals getoond
in
Figuur
21. Draai de moeren vast met een
torsie van 20 tot 25 N·m.
1. Zeskantige moer (5/16")
2. Schermaanhangsel
2.
Monteer de riemkap zoals getoond in
Draai de bouten vast met een torsie van 20 tot
26 N·m.
13
Figuur 21
3. Moer (5/16")
4. Slotbout (5/16" x 4")
Figuur
g288411
22.
