Toro Greensmaster 3120 Installatie-Instructies
Set met hydraulische cilinder
Quick Links
Set met hydraulische cilinder
Greensmaster
tweewielaandrijving
Modelnr.: 145-4593
Installatie
1
De machine gebruiksklaar
maken
Geen onderdelen vereist
Procedure
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
Breng de maai-eenheden omlaag.
3.
Stel de parkeerrem in werking.
4.
Zet de motor af en verwijder het sleuteltje.
2
De bestaande hydraulische
cilinder verwijderen
Geen onderdelen vereist
Procedure
Opmerking:
Bewaar alle losse onderdelen die
worden verwijderd van de cilinder.
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
3120 of 3150 tractie-eenheid met
Registreer uw product op www.Toro.com.
WAARSCHUWING
Hydraulische vloeistof die onder druk
ontsnapt, kan voldoende kracht hebben
om door de huid heen te dringen, en letsel
veroorzaken.
Hef alle druk in het hydraulische systeem op
veilige wijze op, voordat u werkzaamheden
gaat verrichten aan het hydraulische systeem.
1.
De afdekplaat van de hefcilinder die u aan
het verwijderen bent, is bevestigd met bouten.
Verwijder deze van de steunbeugels van het
chassis
(Figuur
1).

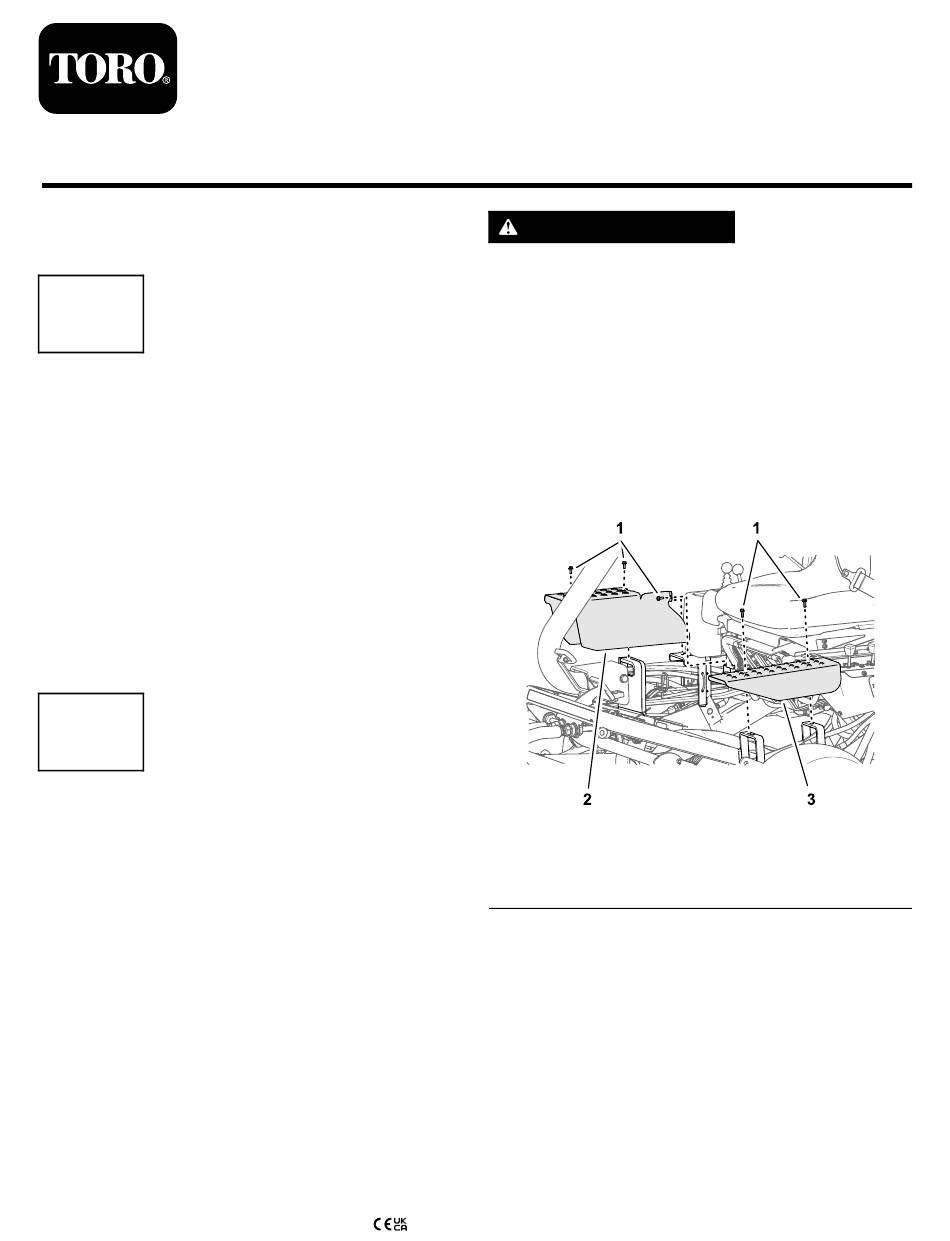

Figuur 1
1. Bout
2. Rechter afdekplaat
2.
Label alle hydraulische aansluitingen op de
cilinder voor montagedoeleinden.
3.
Koppel de hydraulische slangen en O-ringen
van de hydraulische fittings van de cilinder.
Opmerking:
Laat de slangen leeglopen in een
geschikte opvangbak.
4.
Verwijder de borgpen en de gaffelpen waarmee
de gaffel van de cilinder aan de hefarm is
bevestigd
(Figuur
Vertaling van de oorspronkelijke
Gedrukt in de VS
Alle rechten voorbehouden
Form No. 3451-887 Rev A
Installatie-instructies
3. Linker afdekplaat
2).
*3451-887*
tekst (NL)
g229787
