1.
Plaats het rechterschot in het maaidek.
2.
Bevestig het rechterschot losjes aan de rechter afvoerplaat; gebruik hiervoor 1 slotbout (⅜" x 1") en 1
borgmoer (⅜") zoals getoond in
3.
Bevestig het rechterschot losjes aan de adapter voor de schottenplaat; gebruik hiervoor 1 slotbout
(⅜" x 1") en 1 borgmoer (⅜") zoals getoond in
4.
Bevestig de adapter voor de schottenplaat losjes aan de rechter maaidekverdeler; gebruik hiervoor 1
slotbout (⅜" x 1") en 1 borgmoer (⅜") zoals getoond in
5.
Plaats het linkerschot in het maaidek.
6.
Bevestig het linkerschot losjes aan de linker afvoerplaat; gebruik hiervoor 1 slotbout (⅜" x 1") en 1
borgmoer (⅜") zoals getoond in
7.
Bevestig het linkerschot losjes aan de linker maaidekverdeler en de linkersteun voor het schot; gebruik
hiervoor 2 slotbouten (⅜" x 1") en 2 borgmoeren (⅜") zoals getoond in
8.
Plaats het middelste schot in het maaidek.
9.
Bevestig het middelste schot losjes aan de rechter en linker maaidekverdeler en de middelste steun voor
het schot; gebruik hiervoor 3 slotbouten (⅜" x 1") en 3 borgmoeren (⅜") zoals getoond in
10.
Draai alle borgmoeren vast.

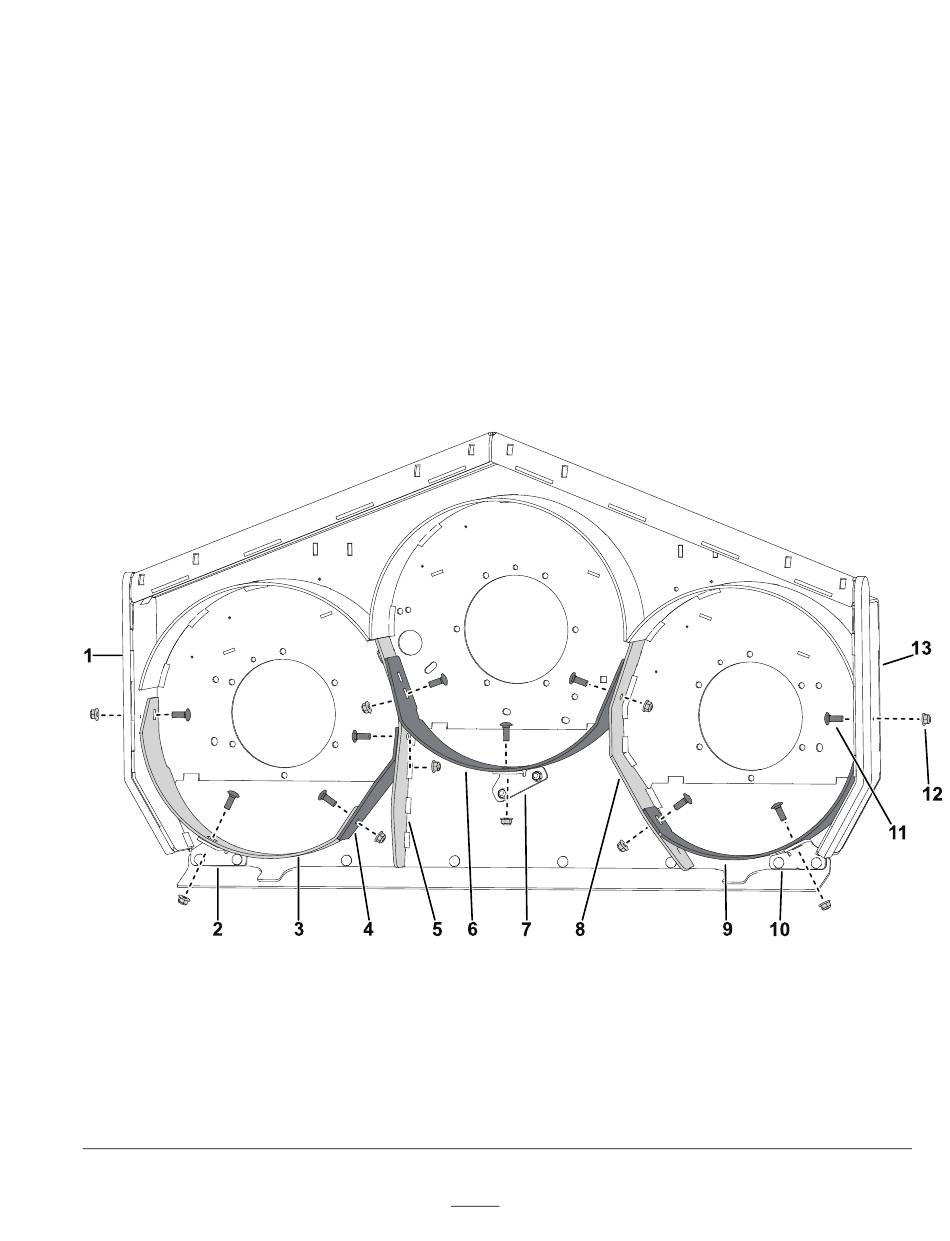

1. Rechter afvoerplaat
2. Rechtersteun voor schot
3. Rechterschot
4. Adapter voor schottenplaat
5. Rechter maaidekverdeler
6. Middelste schot
7. Middelste steun voor schot
Figuur
14.
Figuur
14.
Figuur
14.
Figuur 14
8. Linker maaidekverdeler
9. Linkerschot
10. Linkersteun voor schot
11. Borgmoer (⅜")
12. Slotbout (⅜" x 1")
13. Linker afvoerplaat
8
Figuur
14.
Figuur
14.
Figuur
14.
g453260
