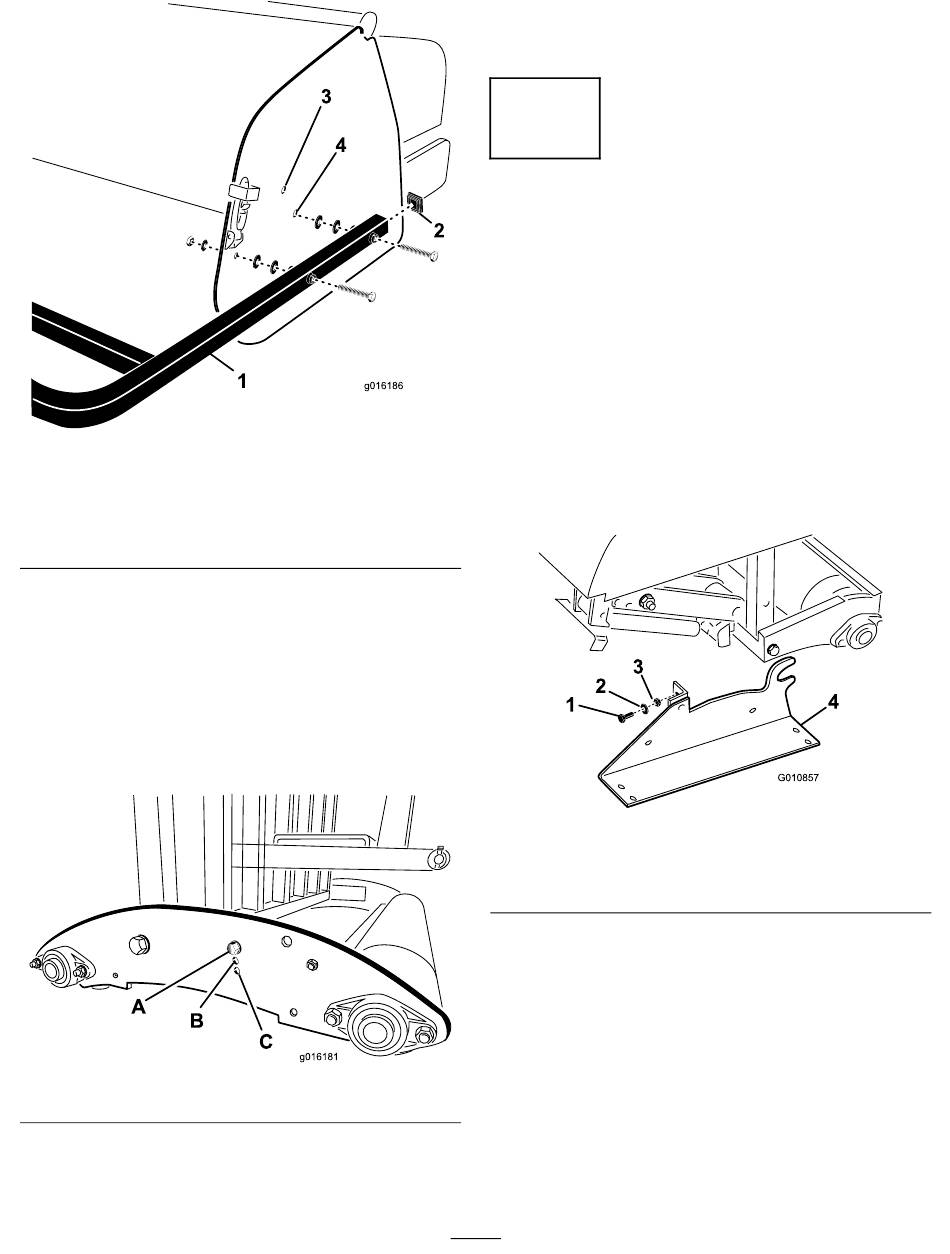

Figuur 31
1. Achterkap
2. Dop
2.
Lijn de gaten van de montagebuizen van de
achterkap uit met de gaten in de zijplaten van de
beluchter
(Figuur
Opmerking:
Bij modellen SR54-S en SR70-S
monteert u de buisuiteindes op de onderste
montage-openingen van de zijplaat als de
tanddiepte van de beluchter ingesteld is op
stand A
(Figuur
32). Gebruik de bovenste
montage-openingen voor dieptestanden B en C.
Figuur 32
3.
Bevestig de montagebuizen van de kap aan
de zijplaten met 4 schroeven, platte ringen en
moeren
(Figuur
31).
3. Bovenste montage-
opening
4. Onderste montage-
opening
31).
Opmerking:
resterende ringen om speling tussen de buizen
en de zijplaten van de beluchter op te vullen.
16
De opslagstandaarden
verwijderen
Geen onderdelen vereist
Modellen SR54 en SR70
voorbereiden
1.
Til de rol(len) van de beluchter 7,5 tot 15 cm op
van de grond. Plaats steunblokken onder de
rol(len).
g016186
2.
Verwijder de bouten, borgringen en moeren
waarmee de opslagstandaarden aan beide
uiteinden van de beluchter zijn bevestigd
33).
1. Bouten
2. Borgring
3.
Verwijder de opslagstandaarden.
4.
Gebruik de opslagstandaarden als u de
beluchter verwijdert van de tractie-eenheid.
Model SR72 voorbereiden
1.
Til de rol(len) van de beluchter 7,5 tot 15 cm op
g016181
van de grond. Plaats steunblokken onder de
rol(len).
2.
Verwijder de bouten, borgringen en moeren
waarmee de opslagstandaarden aan beide
uiteinden van de beluchter zijn bevestigd
34).
20
Gebruik indien nodig de
Figuur 33
3. Moer
4. Opslagstandaard
(Figuur
g010857
(Figuur
