de onderste verbindingsarmen zijdelings af tot
de assen uitgelijnd zijn.
3.
Stel de parkeerrem in werking, zet de motor
af en verwijder het contactsleuteltje. Wacht
tot de motor is gestopt en alle bewegende
delen tot stilstand zijn gekomen voordat u de
bestuurdersstoel verlaat.
Opmerking:
Voor een maximale afstand
tot de grond moeten de koppelpennen in de
beluchter in de onderste openingen van de
montagebeugels worden gestoken (indien
aanwezig op uw machine). Raadpleeg
aftakas aansluiten (bladz. 16)
wanneer u de bovenste montage-openingen
moet gebruiken.
Alleen voor SR54 en SR54-S beluchters
Opmerking:
De fabriek monteert de
koppelpennen en de lynchpennen op de SR54
en SR54-S beluchters voordat deze worden
getransporteerd.
4.
Bevestig de onderste verbindingsarmen met
lynchpennen op de montagepennen van de
beluchter
(Figuur
3).

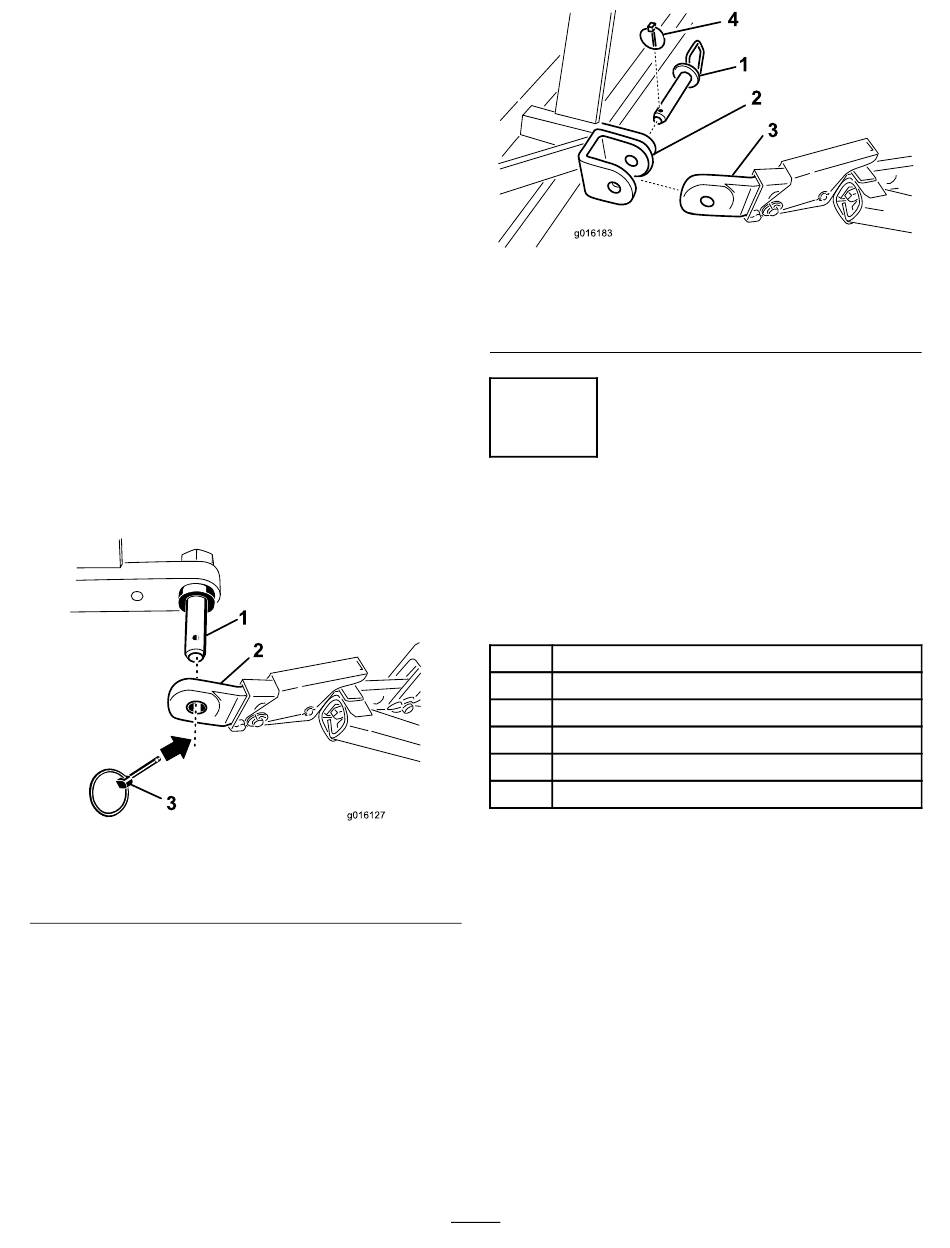

Figuur 3
1. Montagepen beluchter
2. Onderste schakel
Alleen voor beluchters SR70, SR70-S en
SR72
5.
Bevestig de onderste verbindingsarmen
met koppelpennen en lynchpennen op de
montagebeugels van de beluchter
10 De
om te bepalen
g016127
3. Borgpen
(Figuur
4).
1. Koppelpen
2. Montagebeugel beluchter
3
Hydraulische bovenste
schakel aansluiten
Modellen SR54, SR70 en SR72
Benodigde onderdelen voor deze stap:
1
Hydraulische bovenste schakel
1
Hydraulische slang — 106 cm
1
Hydraulische slang — 76 cm
2
Verlengbeugel
1
Draaibeugel
2
Snelkoppelingen slang
Procedure
Opmerking:
Controleer of de bijgeleverde
koppelingen geschikt zijn voor de tractie-eenheid.
Indien dit niet het geval is, moet u contact opnemen
met de fabrikant van de tractie-eenheid om de juiste
koppelingen te verkrijgen.
Uw tractie-eenheid moet zijn uitgerust met een
dubbelwerkende spoelklep met een bedieningshendel
en 2 snelkoppelingen van 12,7 mm aan de
achterzijde van de tractie-eenheid. De fabriek
levert twee snelkoppelingen mee voor montage op
de hydraulische slangen van de bovenste schakel
(draaduiteinde slang maat 1/2–14 NPTF).
Gebruik de volgende procedure om de slangen
te monteren en om te bepalen of verleng- of
9
Figuur 4
3. Onderste schakel
4. Borgpen
g016183
