BS Plus
DeltaSol
®
2.2.3 Systeemscherm
Enkel aanduiding systeem
Collector 1
Kleppen
Pomp
Warmtewisselaar reser-
voir
2.3 Codes
2.3.1 Codes scherm
2.3.2 LED codes
Temperatuurvoeler
Collector 2
Reservoir
Collectoren
met collectorvoeler
Reservoir 1 en 2 met
warmtewisselaar
Drieweg kleppen
Er wordt steeds enkel de richting van
de vloeistof resp. de respectievelijke
positie aangeduid

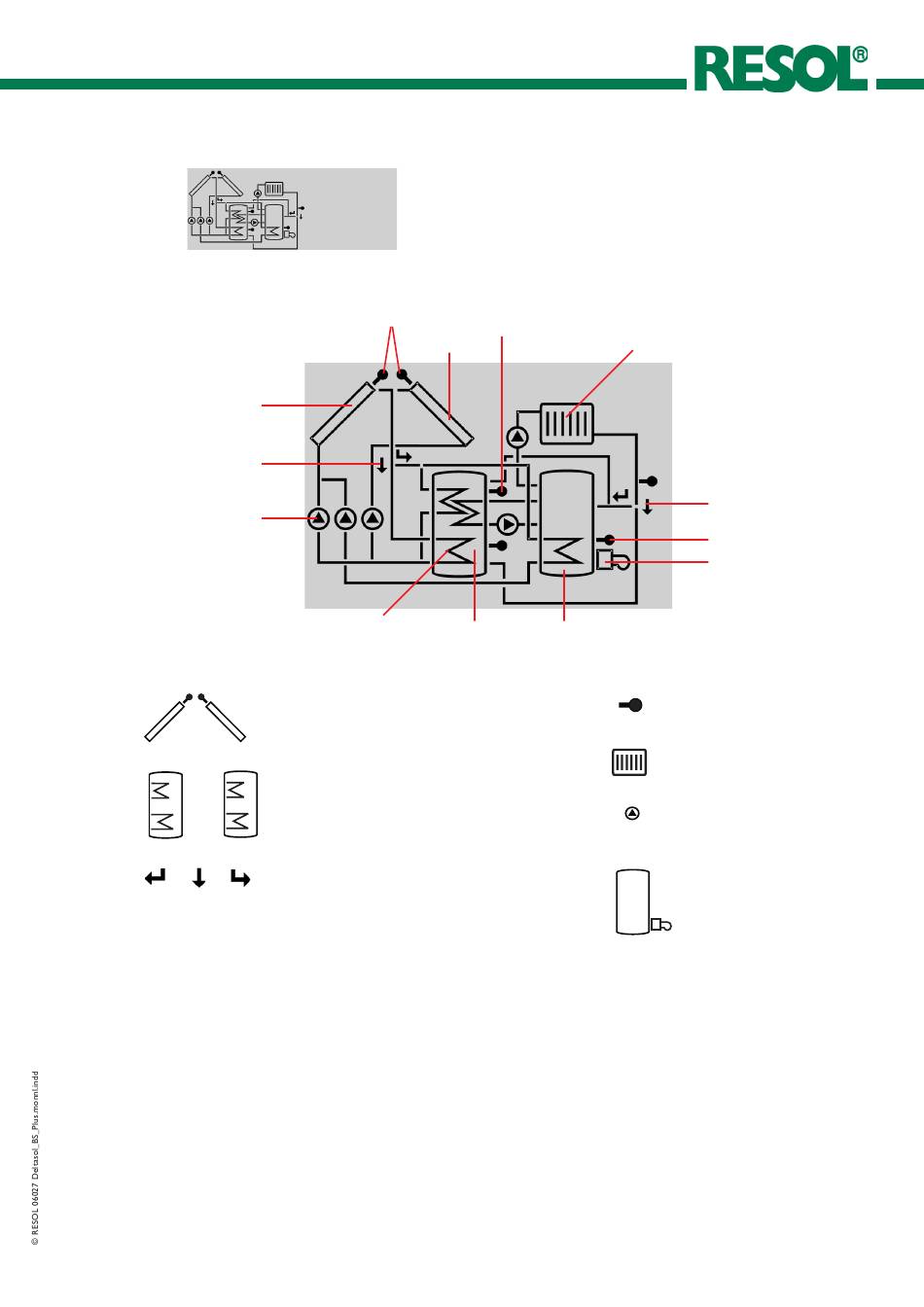

Het systeemscherm (actief installatieschema) toont de uit-
gekozen schema's van de regelaar. Het bestaat uit meerdere
symbolen van componenten, die in functie van de toestand
van de installatie knipperen, voortdurend aangeduid worden
of verborgen worden.
Temperatuurvoeler reservoit boven
Verwarmingskring
Reservoir 2 of bijverwarming
(met bijkomend symbool)
• pompen flikkeren tijdens de aanschakelfase
• de voelers knipperen als in de uitlezing het bijbehorende
voelerkanaal uitgekozen is
• de voelers knipperen snel bij voelerdefect
• het symbool voor de brander knippert als de bijverwar-
ming actief is
groen constant:
rood/groen knipperend:
Rot blinkend:
Klep
Sensor
Bijkomend symbool
werking brander
Temperatuurvoeler
Verwarmingskring
Pomp
Bijverwarming
met symbool voor de bran-
der
alles in orde
initialiseringsfaze
handbediening
voeler defect
(symbool voeler knippert snel)
11
|
