4
tage e aa s uiti g
4 3 2 Ve ti at r
tere
– De ventilator kan zonder gereedschap
worden gemonteerd door deze eenvou-
dig in de voorgeconfectioneerde monta-
ge-uitsparing vast te klikken
– Let op een goed inhaken van de ver-
grendelingen om zeker te zijn van een
goede bevestiging
– Vanaf een plaatdikte van > 2 mm dienen
de vergrendelingen individueel te wor-
den ingedrukt
– Vanaf een plaatdikte van > 2,5 mm is
het extra vastschroeven van de ventila-
tor vereist
– Om de onderste gaten aan te brengen,
dient het ventilatierooster te worden ver-
wijderd zoals aangegeven in afb. 2

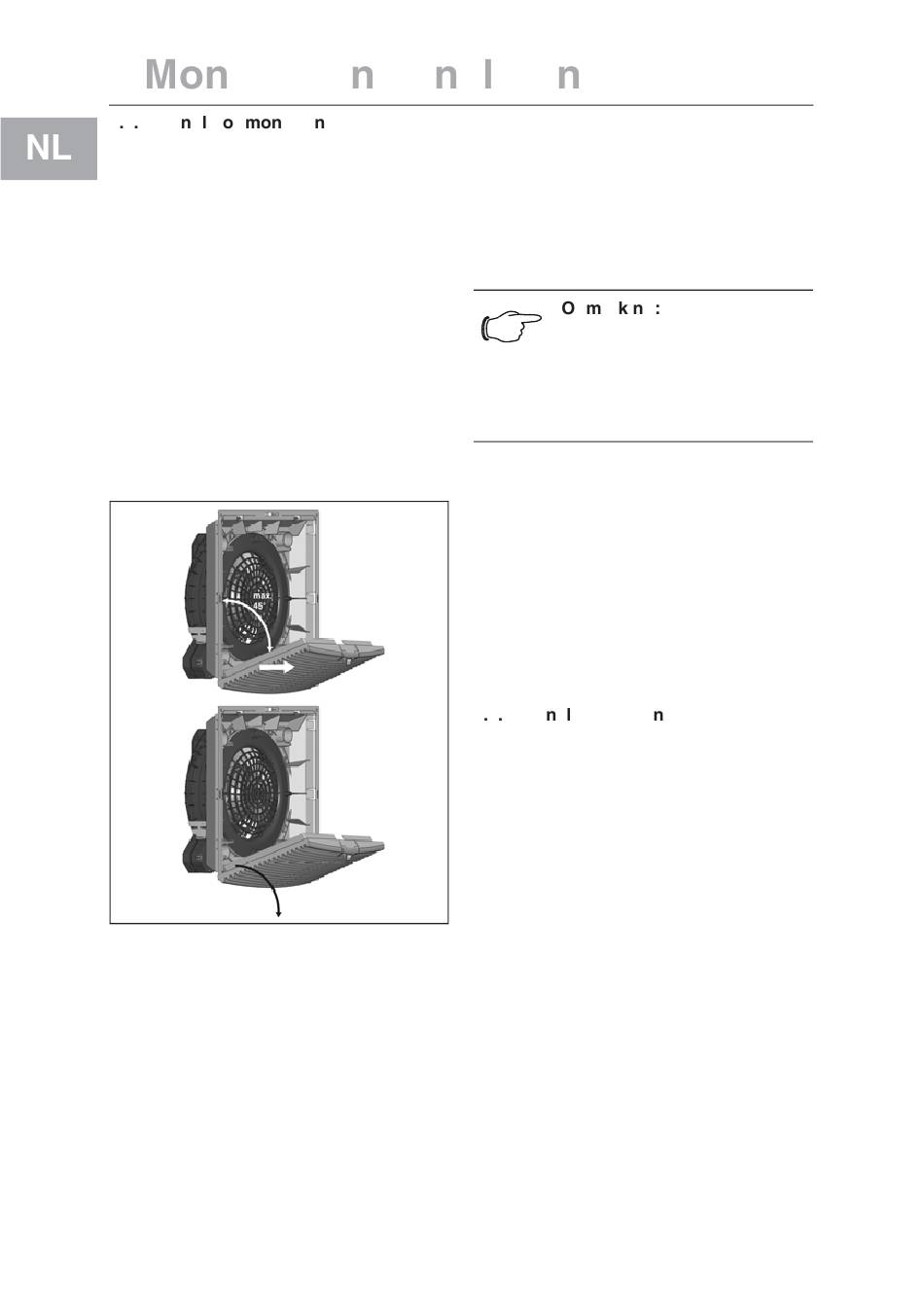

Afb. 2:
Ventilatierooster afnemen
– Bij transport is het noodzakelijk de ventila-
tor vast te schroeven om te voorkomen dat
deze losraakt uit de montage-uitsparingen.
– Bij de ventilatormotor gaat het om een
draaiend component dat trillingen kan
overdragen. Door de installatiebouwer
dienen al maatregelen te zijn genomen
voor trillingsontkoppeling.
8
– Met de volgende toebehoren kan een
verhoging van de beschermklasse
worden bereikt:
– IP 55 bij toepassing van een extra
– IP 56 door toepassing van een
4.4 Richtlijnen bij de elektrische
Neem bij de elektrische installatie alle geldi-
3237.xxx
3238.xxx
ge nationale en regionale voorschriften als-
mede de voorschriften van de betreffende
energiebedrijven in acht. De elektrische in-
stallatie mag alleen door erkende vaktechni-
ci worden uitgevoerd, die verantwoordelijk
zijn voor het aanhouden van de bestaande
normen en voorschriften.
4 4 1 Aa s uitgegeve s
3239.xxx
3240.xxx
– De aansluitspanning en -frequentie dient
3241.xxx
overeen te komen met de op het type-
3243.xxx
3244.xxx
plaatje vermelde nominale waarden
3245.xxx
– De elektrische aansluiting en reparaties
mogen alleen door erkende vaktechnici
worden uitgevoerd.
Gebruik uitsluitend originele reservedelen
– Installeer als kortsluitbeveiliging bij
1~ en 24 V (DC) ventilatoren de op het
typeplaatje vermelde voorzekering (be-
veiligingsautomaat of smeltzekering)
– Bij de draaistroomuitvoering installeert u
als leiding- en kortsluitbeveiliging de op
het typeplaatje voorzekering resp. een
vermogens-/motorbeveiligingsschake-
laar en stelt u deze op de aangegeven
nominale waarde in
– De luchtstromings- en draairichting is
steeds aangegeven met een pijl op het
motorhuis
– Bij het ontbreken van een fase schakelt
de ventilator niet in. Bij een onjuist draai-
veld draait de ventilator achteruit
Montage- en bedieningshandleiding Rittal ventilator
fijnfiltermat of ventilatorafdekkap.
ventilatorafdekkap.
p er i g
Om de beschermklasse te ver-
hogen, dient bij de ventilator en
het ventilatierooster een extra
fijnfiltermat resp. ventilator-
afdekkap te worden toegepast.
