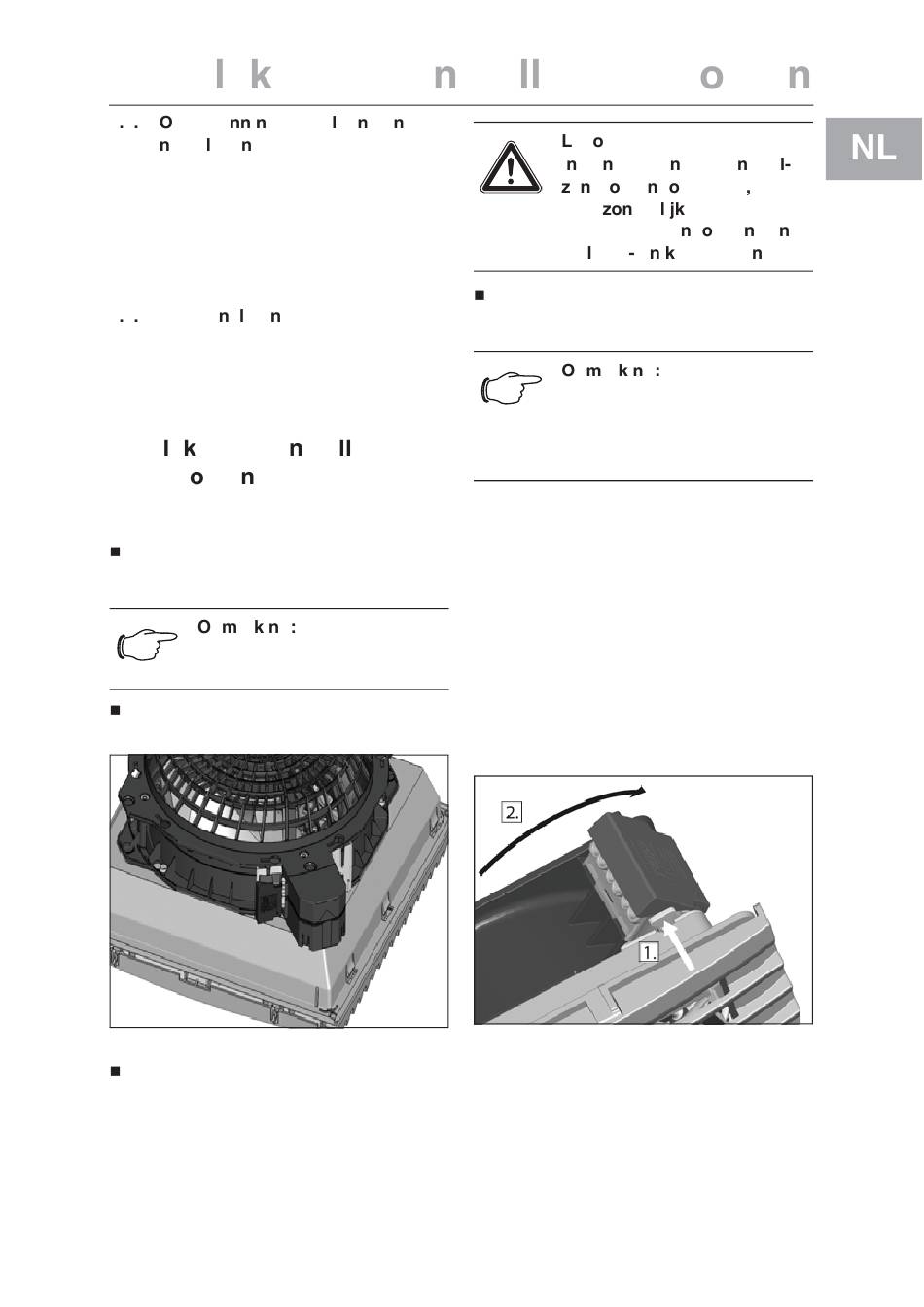

5 E e trische i sta atie uitv ere
4 4 2
verspa
i gsbevei igi g e
etbe asti g
De warmtewisselaar beschikt niet over geen
een overspanningsbeveiliging. De gebrui-
ker dient aan de netzijde maatregelen t.b.v.
een effectieve bliksem- en overspannings-
beveiliging te treffen. De netspanning mag
de tolerantie van ±10 % niet overschrijden.
4 4 3 Aardaa s uiti g
De aardaansluiting dient met het aardings-
systeem van het complete systeem te zijn
verbonden.
5 E e trische i sta atie
uitv ere
5.1 Aansluiten voeding
Voltooi de elektrische installatie aan de
hand van de elektrische schema's.
p er i g
Technische gegevens
zie typeplaatje.
Trek de rode afdekkap van de elektri-
sche aansluiting los.
Afb. 3:
Toegang tot de elektrische aansluiting
Voer de aansluitkabel met adereindhul-
zen in de veerdrukklemmen. Kies de
aderdoorsnede overeenkomstig de
voorzekering (2 x 0,75 – 2,5 mm²
samengeslagen, 2 x 1,5 – 2,5 mm²
soepel gelast).
Montage- en bedieningshandleiding Rittal ventilator
et p!
I die er gee aderei dhu
e w rde t egepast strip
de af
der i e litzen dan
max. 9 mm (aa h ude va
de ucht e
Afdekkap van de elektrische aansluiting
terugplaatsen.
p er i g
Bij ventilator 3237.xxx vindt de
installatie plaats met 2 afzon-
derlijke aders, die uit de
ventilator komen.
5.2 Spanningsaansluiting
omdraaien
Indien de positie van de spanningsaanslui-
ting niet optimaal toegankelijk is, dan kan
deze 90° worden gedraaid en daar weer
worden vergrendeld. Hiertoe dient de ont-
grendelingsknop van de bajonetsluiting aan
de achterzijde van de ventilator te worden
ingedrukt. Bij de ventilatoren 3238.xxx tot
3239.xxx vindt de ontgrendeling plaats door
aan de nok van de bajonetsluiting te trek-
ken (zie afb. 4).
Afb. 4:
Ontgrendeling bajonetsluiting
Bij de ventilatoren 3240.xxx, 3241.xxx,
3243.xxx tot 3245.xxx vindt de ontgrende-
ling plaats door op de ontgrendelings-
knop van de bajonetsluiting te drukken
(zie afb. 5). Deze bevindt zich op de te-
genover de aansluitklem liggende hoek.
ruipwege )
3238.xxx
3239.xxx
9
