Afmetingen En Leidingaansluitingen; Ontwerpafmetingen; Afmetingen Leiding - Nibe F730 Handleiding Voor Installateur
Verberg thumbnails
Zie ook voor F730:
- Gebruikershandleiding (88 pagina's) ,
- Handleiding voor installateur (72 pagina's) ,
- Startgids (7 pagina's)
Inhoudsopgave
Afmetingen en
leidingaansluitingen
XL2
12
Hoofdstuk 4 |
Leiding- en ontluchtaansluitingen
F730
C C
LEK
XL4
XL3
XL1

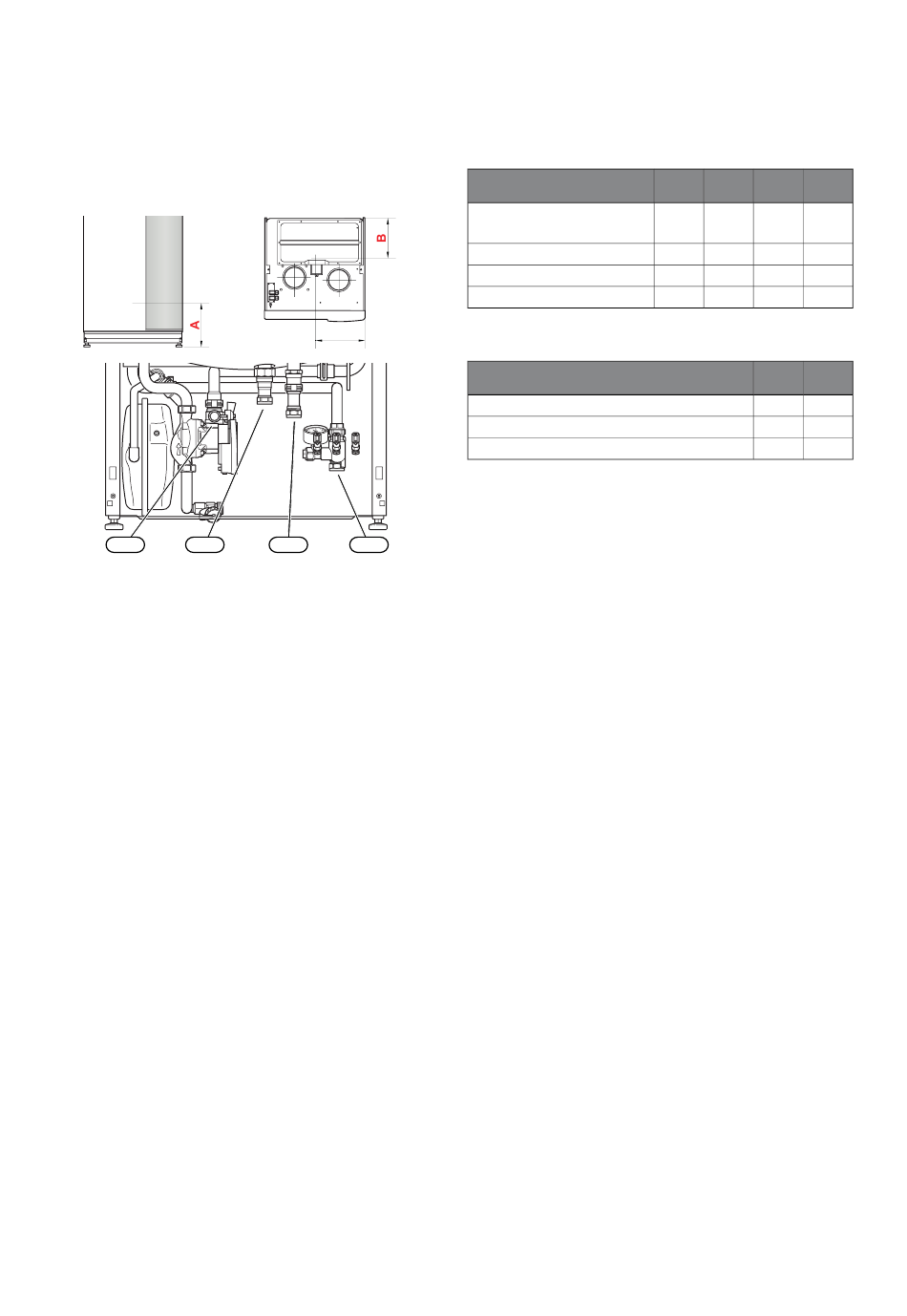

Ontwerpafmetingen
Aansluiting
XL1 Afgiftesysteem aan-
voer
XL2 Afgiftesysteem retour
XL3 Koud water
XL4 Warmtapwater
Afmetingen leiding
Aansluiting
XL1-XL2 Afgiftesysteem uitw. Ø
XL3 Koud water Ø
XL4 Warmtapwater uitw. Ø
A
B
C
(mm)
150
285
105
(mm)
220
285
365
(mm)
255
445
195
(mm)
295
405
260
(mm)
22
(mm)
22
(mm)
22
NIBE F730
Inhoudsopgave
