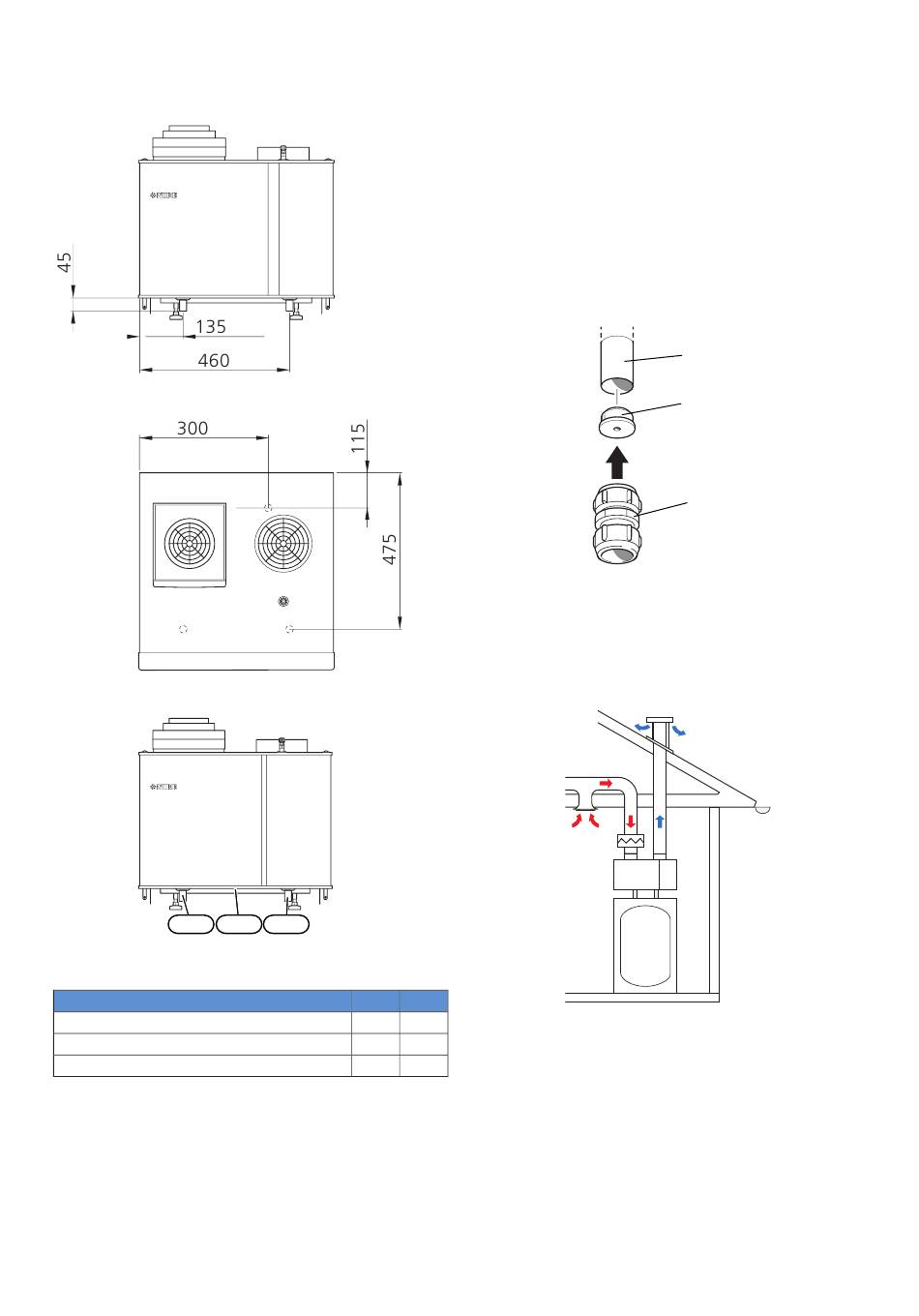

Afmetingen en waterzijdige
aansluitingen
XL42
WM2
AFMETINGEN LEIDING
Aansluiting
XL41 Warmtapwateraansluiting, aanvoer uitw. Ø
XL42 Warmtapwateraansluiting, retour uitw. Ø
WM2 Uitlaat overloopwater inw. Ø
NIBE F130
XL41
(mm)
22
(mm)
22
(mm)
20
Koud en warm water
De instellingen voor warmtapwater worden gedaan in menu
5.1.1.
Voor een optimale voorziening van het warmtapwater instal-
leert u de meegeleverde doorstroombegrenzer. De door-
stroombegrenzer wordt geïnstalleerd in de aansluiting voor
uitgaand warmtapwater (XL41) of de aansluiting voor bin-
nenkomend warmtapwater (XL42) voordat de knelkoppeling
wordt geïnstalleerd.
Voor meer informatie over aansluiting op de boiler, zie de
handleiding daarvan.
Alternatieve installatie
De F130 moet zijn aangesloten volgens de instructies in
deze handleiding.
AFVOERLUCHT
De afvoerlucht aansluiten
Met een afvoerluchtaansluiting wordt de warmte in de ge-
ventileerde lucht van het gebouw gebruikt om het warmtap-
water te verwarmen terwijl de woning wordt geventileerd.
De warme lucht wordt van de ruimtes overgebracht naar de
warmtepomp via het ventilatiesysteem van de woning.
Hoofdstuk 4 | Leiding- en luchtaansluitingen
XL41 of XL42
Doorstroombegrenzer
Compressiering
koppeling
13
