Instructiemateriaal en aanvullende onderdelen
Omschrijving
Gebruikershandleiding
Onderdelencatalogus
Veerdraden - SR54
Veerdraden - SR70
Veerdraden - SR72
Veerdraden - SR72
Inbussleutel
Gebruikershandleiding aftakas
1
Onderste verbindingsarmen
bevestigen
Benodigde onderdelen voor deze stap:
2
Koppelpen
2
Lynchpen
Procedure
1. Verwijder de bouten waarmee de standaarden van de
beluchter aan het transportpallet zijn bevestigd en
haal de beluchter van het pallet.
2. De beluchter moet voor de montage op een vlak,
horizontaal oppervlak zijn geplaatst.
3. Rijd met de tractor achteruit in de richting van de
beluchter tot de onderste verbindingsarmen zijn
uitgelijnd met de montagebeugels.
4. Zorg ervoor dat de aftakas is uitgeschakeld.
5. Stel de parkeerrem in werking, zet de motor af
en verwijder het contactsleuteltje. Wacht tot alle
bewegende delen tot stilstand zijn gekomen voordat
u de bestuurdersstoel op de tractor verlaat.
Opmerking: Voor een maximale afstand tot de
grond moeten de koppelpennen in de onderste
openingen van de montagebeugels op de beluchter
worden gestoken (indien aanwezig op uw machine).
Raadpleeg het hoofdstuk Aftakas aansluiten om te
Hoeveel-
heid
1
Lezen voordat de beluchter in gebruik wordt genomen
1
Gebruik dit document om onderdeelnummers op te zoeken
6
Reserve veerdraden
8
Reserve veerdraden
4
Reserve veerdraden
2
Reserve veerdraden
1
Sleutel voor de bouten van de tanden voor de SR72
1
Lezen voordat de beluchter in gebruik wordt genomen
bepalen wanneer u de bovenste montage-openingen
moet gebruiken.

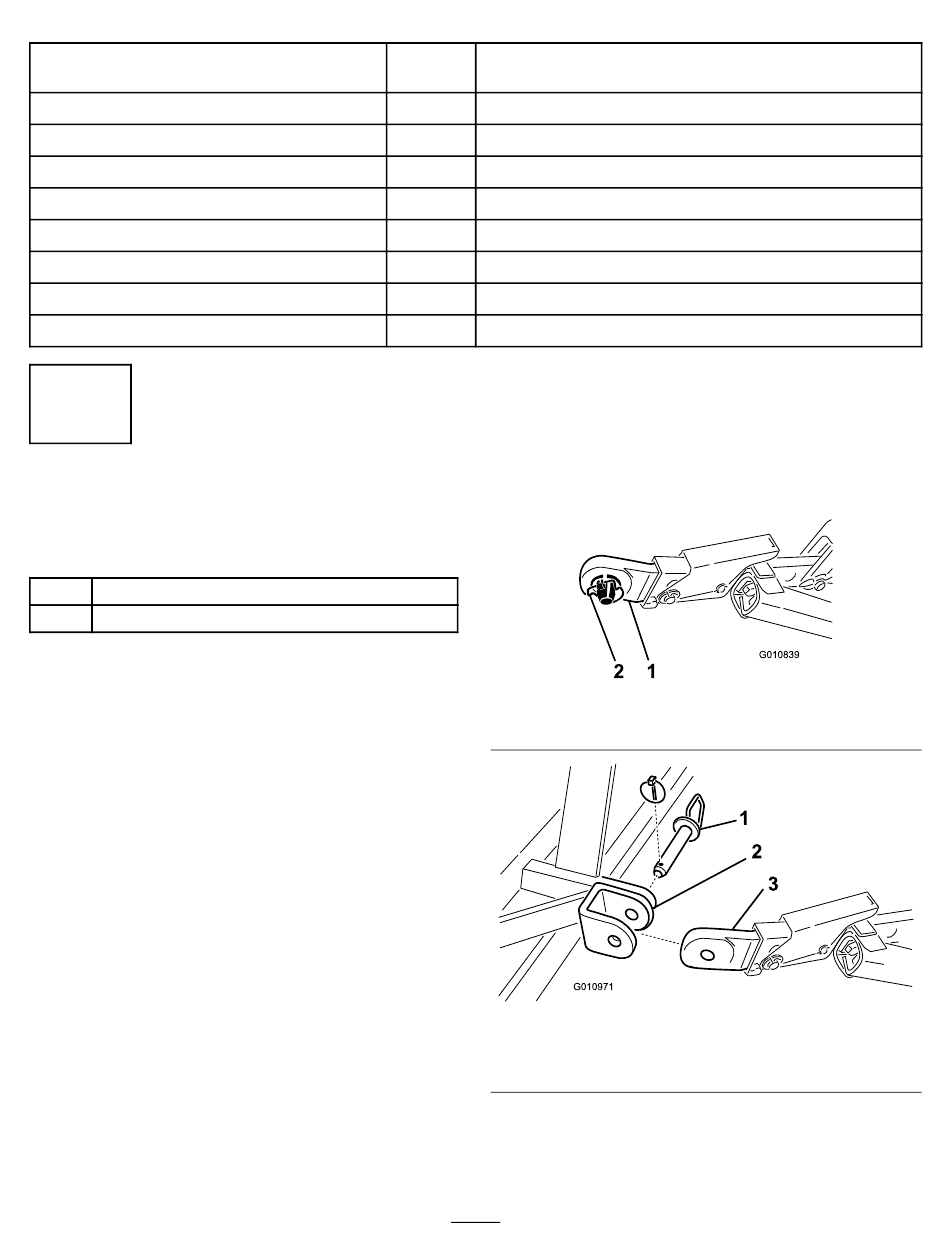

6. Bevestig de onderste verbindingsarmen aan de
montagebeugels van de beluchter met lynchpennen
(Figuur 3) of met koppelpennen en lynchpennen
(Figuur 4).
1. Onderste verbinding
1. Koppelpen
2. Montagebeugel beluchter
9
Gebruik
Figuur 3
2. Lynchpen
Figuur 4
3. Onderste verbinding
