6.2.2.2

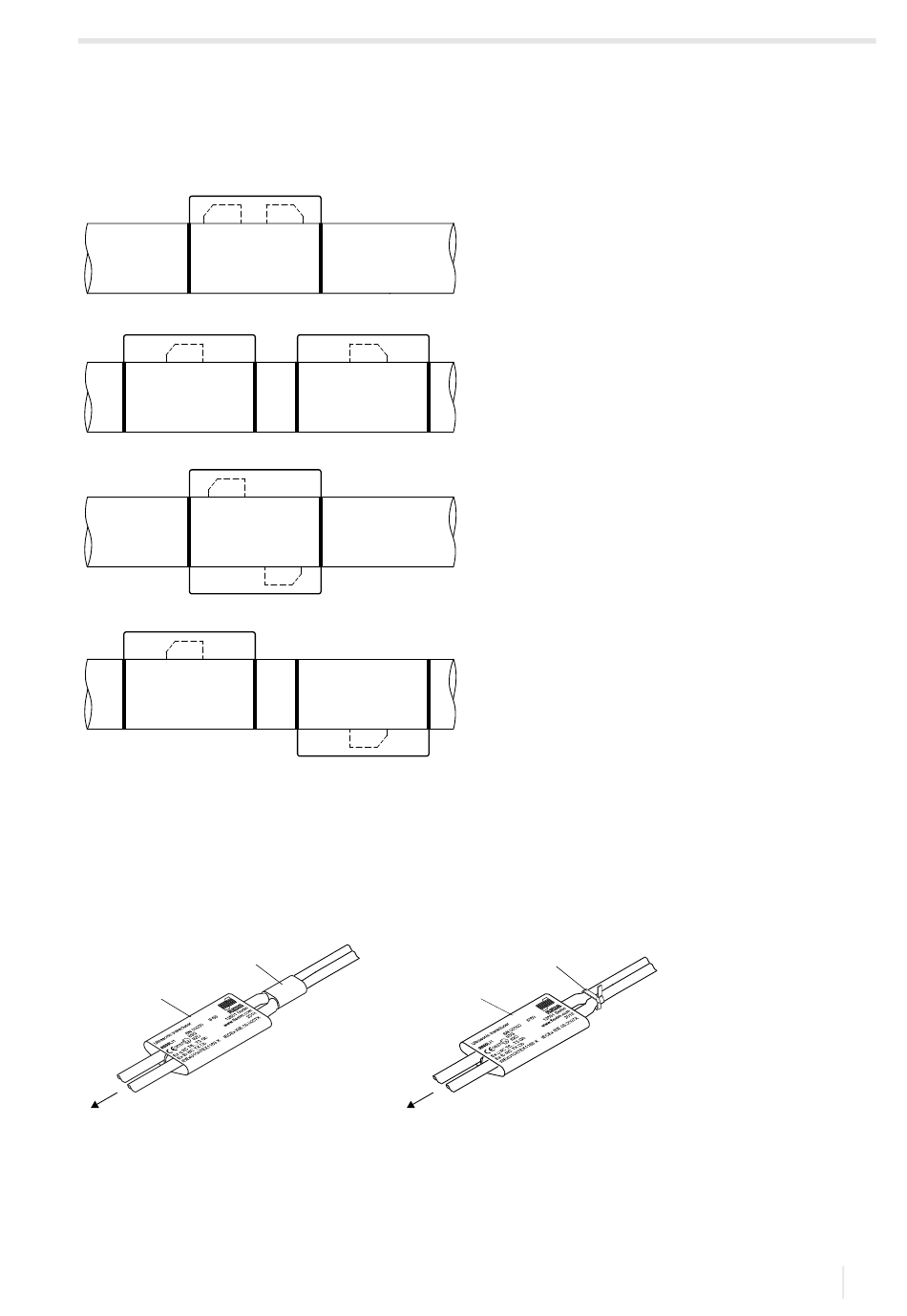

Rangschikking van de sensoren
Voor de rangschikking van de sensoren en montagerails bestaan verscheidene varianten:
Afb. 6.9:
Rangschikking van de sensoren en montagerails
6.2.2.3
De sensoren van het type ****LI** bevestigen
Als u het typeplaatje van de sensoren ****LI** tijdens de montage van de sensorkabel verwijdert, moet u het na afloop
weer aan de sensorkabel aanbrengen en met de meegeleverde kabelbinder fixeren. De krimpkous mag u niet opnieuw
gebruiken.
Afb. 6.10: Typeplaatje op de sensorkabel
geleden de montage:
3
2
1
1 – sensoren
2 – typeplaatje
3 – krimpkous
4 – kabelbinder
UMFLUXUS_F72xV2-0NL, 2021-09-01
reflectieopstelling, 1 rail
reflectieopstelling, 2 rails
doorstralingsopstelling, 2 rails
parallel
doorstralingsopstelling, 2 rails
verplaatst
na de montage:
4
2
1
