7 Aansluiting
7.6 Service-interface
FLUXUS F72*

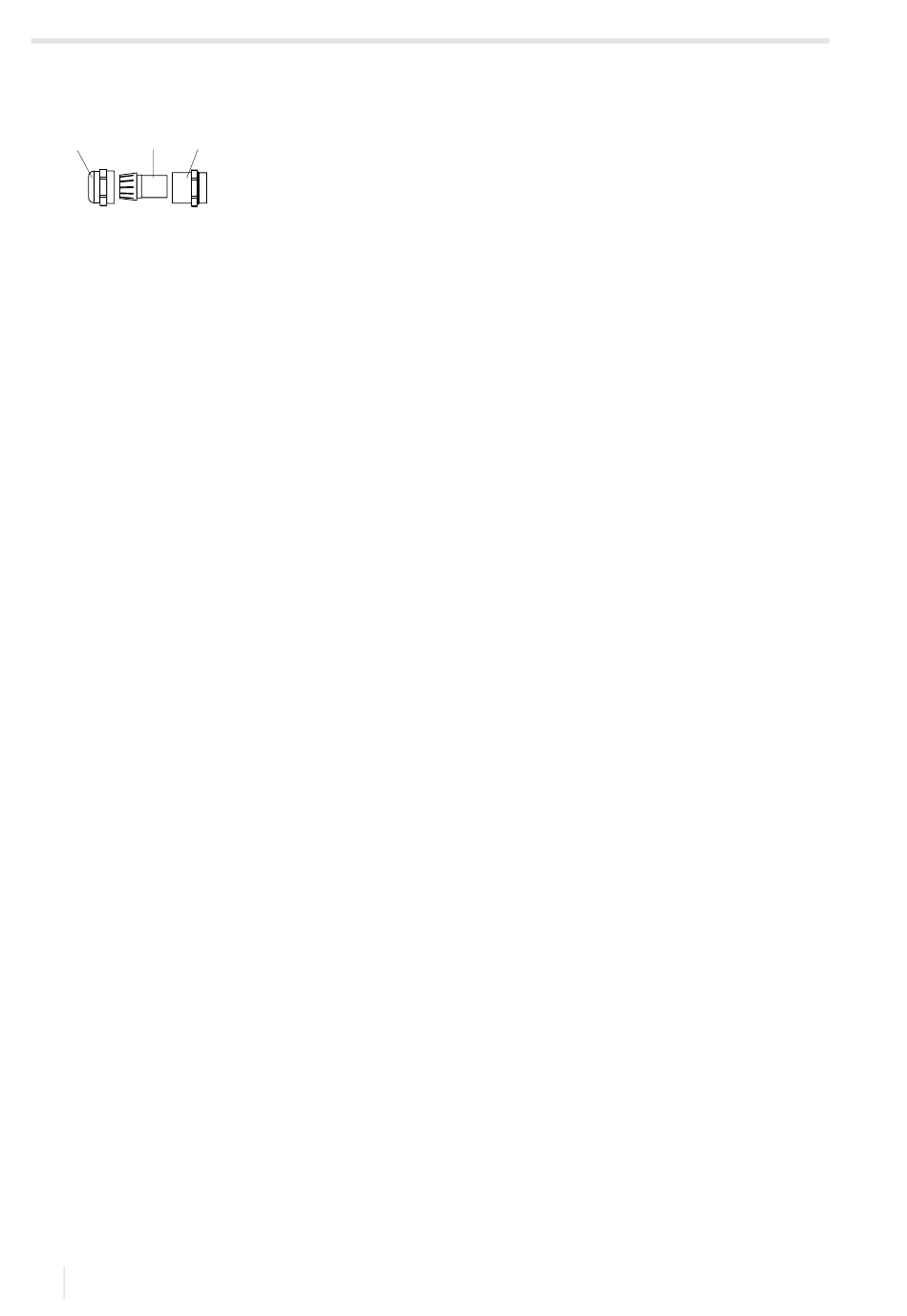

Afb. 7.27: Kabelschroefverbinding
2
3
1
1 – wartel
2 – inzetstuk
3 – lichaam
• Schuif de kabel door de wartel, het inzetstuk en het lichaam van de kabelschroefverbinding.
• Breng de kabel in de behuizing van de transmitter in.
• Confectioneer de kabel (zie de meegeleverde documenten van de fabrikant).
• Monteer de stekker (zie de meegeleverde documenten van de fabrikant).
• Steek de stekker in het contact van de LAN-interface.
• Bevestig de omklapbare ferrietkern aan de kabel.
• Plaats de kabel in de behuizing zoals getoond in Afb. 7.26.
• Draai de dichtringzijde van het lichaam in de behuizing van de transmitter.
• Fixeer de kabelschroefverbinding door de wartel op het lichaam te draaien.
88
2021-09-01, UMFLUXUS_F72xV2-0NL
