HOOFDSTUK 5 – BEDIENINGEN EN CONTROLESVAN DE
5.1
BESCHRIJVINGBEDIENINGSORGANEN

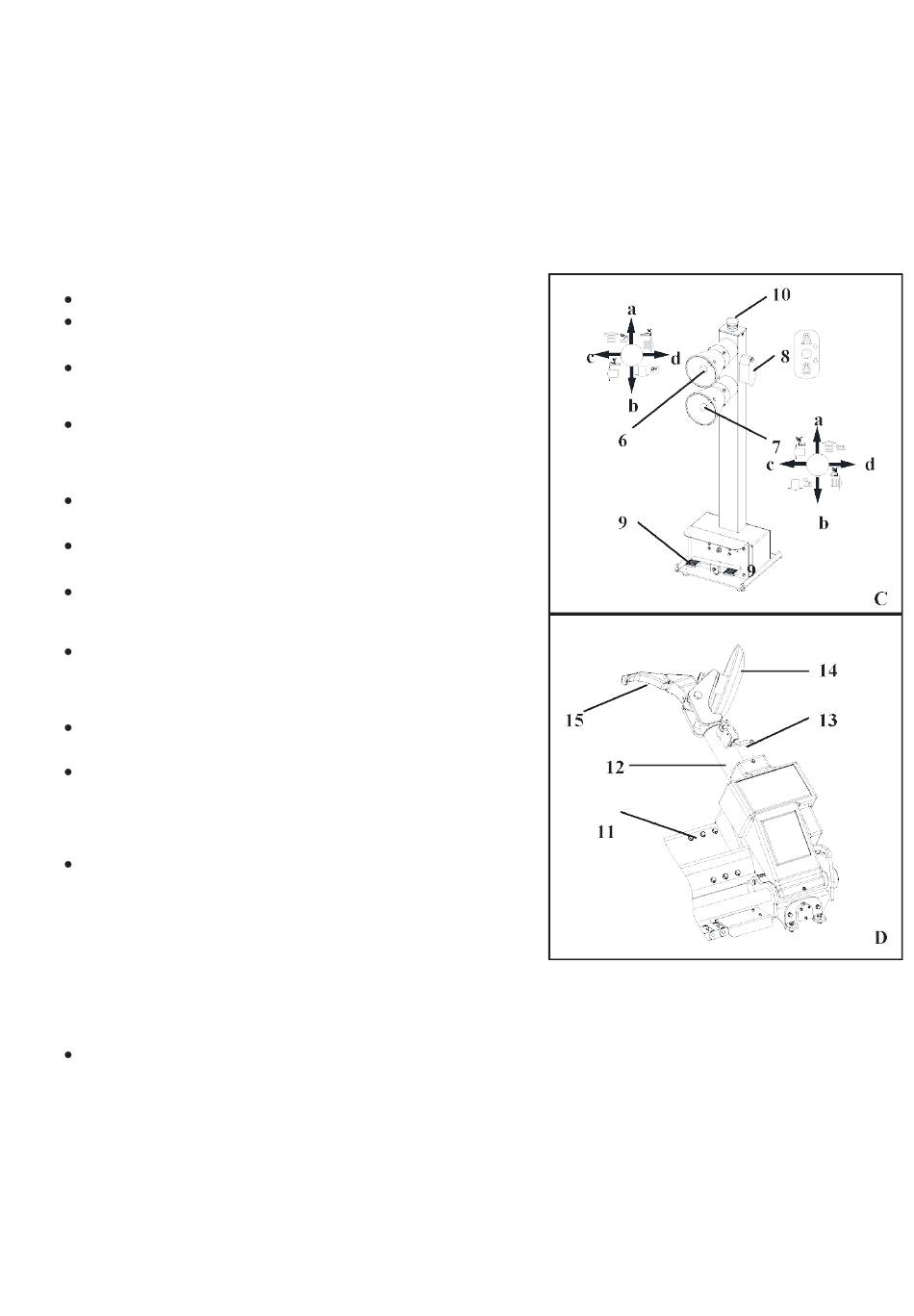

De mobiele bedieningseenheid (fig. C) stelt de machinist in staat de meest geschikte werkpositie rond de machine te
kiezen. Op deze mobiele bedieningseenheid bevinden zich de volgende bedieningselementen:
Joystick 1 (6, afb. C):
Beweeg deze naar stand [a] om de spanarm omhoog te brengen.
Verplaats deze naar positie [b] om de boorhouderarm te laten
zakken.
Verplaats deze naar positie [c] om de gereedschapswagen en
de schuiftafel in de richting van de zelfcentrerende spankop te
bewegen.
Verplaats het naar positie [d] beweegt de gereedschapswagen
en de schuiftafel weg van de zelfcentrerende spankop.
Joystick 2 (7, afb. C):
Beweeg deze naar positie [a] om de arm van de
gereedschapshouder te laten zakken.
Verplaats deze naar positie [b] om de arm van de
gereedschapshouder omhoog te brengen.
Verplaats deze naar positie [c] om de arm van de
gereedschapshouder naar de zelfcentrerende boorkop te
bewegen.
Verplaats het naar positie [d] beweegt de arm van de
gereedschapshouder weg van de zelfcentrerende boorkop.
Spankopschakelaar (8, afb. C):
Beweeg deze naar boven om de zelfcentrerende
spankop te openen.
Beweeg het naar beneden om de zelfcentrerende boorkop te
sluiten.
Pedaal (9, afb. C):
Door aan de linker- of rechterkant in te drukken, draait de
zelfcentrerende boorkop in dezelfde richting als aangegeven
door de pijlen op het voetpedaal. Beide rotaties kunnen
worden gemaakt met twee verschillende snelheden als de
machine is besteld voor 3-fasenvoeding. In dit geval hoeft u
alleen de keuzeschakelaar
stand 1 te plaatsen voor langzame rotatie en in stand 2 voor snelle rotatie
Noodstopknop (10, afb. C):
Door erop te drukken kan de machine stoppen met werken onmiddellijk in nood.
Op de arm van de gereedschapshouder is de armhendel (13, afb. D) beschikbaar. Druk erop om de kop 180° te draaien totdat
deze automatisch vergrendelt. Anderzijds kan de gereedschapsarm ook worden verlengd.
(12, afb.
B/7) in
