Samenvatting van Inhoud voor Tenma 72-7222

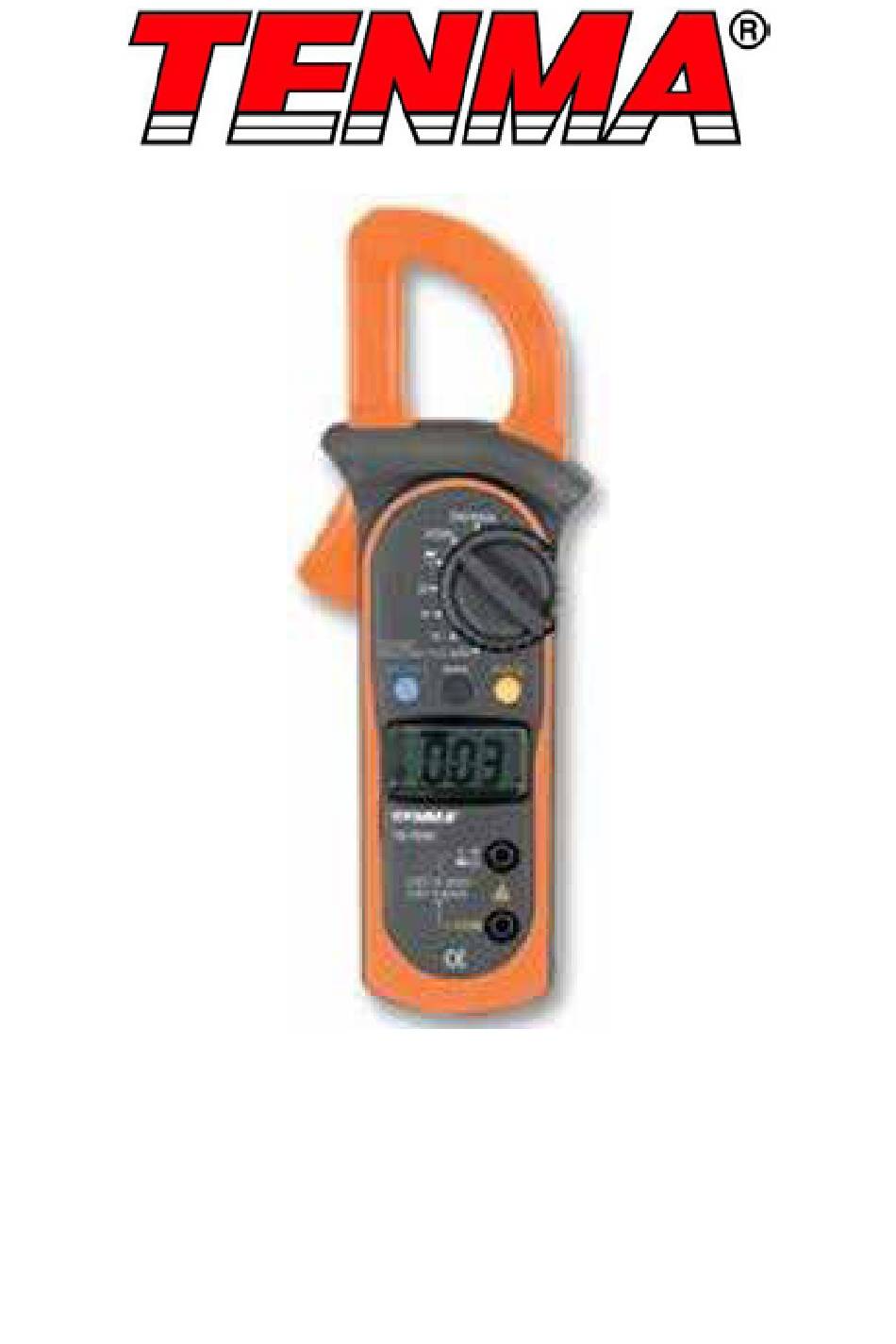

- Pagina 1 Digitale stroomtang Model: 72-7222...
-
Pagina 2: Veiligheidsinformatie
VEILIGHEIDSINFORMATIE Lees a.u.b. deze instructies a.u.b. aandachtig door voor gebruik en bewaar ze voor toekomstig gebruik. Deze meter is ontworpen om te voldoen aan IEC61010-1, 61010-2-032 en 61010-2-033 qua vervuilingsgraad 2, meetcategorie (CAT II 600 V, CAT III 300 V) en dubbele isolatie. •... - Pagina 3 SYMBOLENGIDS AC (wisselstroom) DC (gelijkstroom) AC of DC Aarding Dubbel geïsoleerd Waarschuwing Batterij bijna leeg Continuïteitszoemer Diode Zekering Capaciteitstest Conform de richtlijnen van de Europese Unie FUNCTIES Ingangsaansluitingen LCD-scherm Functieknoppen x3 Bereikschakelaar Trekker: druk op de trekker en laat hem los om de detectorkaak te openen en te sluiten.
- Pagina 4 OPERATIONELE PARAMETERS • Bedrijfstemperatuur: 23 °C ± 5 °C • Relatieve vochtigheid: ≤75% • Temperatuurcoëfficiënt: 0,1× (gespecificeerde nauwkeurigheid)/1 °C DC-SPANNING AUTOMATISCH VERZAMELEN Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging 200.0 mV 0,1 mV ±(0.8%+3) 2,000V 1 mV 20,00V 10 mV ±(0.8%+1) 600V rms 200,0V 100 mV 600 V...
-
Pagina 5: Diode En Continuïteit
DIODE EN CONTINUÏTEIT Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging Geeft het doorlaatspanningsver- 1 mV lies bij benadering weer 600 Vp 0.5V~0.8V Opmerking: De nullastspanning is ongeveer 1,48V. Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging 100 mΩ Bij ≤10 Ω piept de zoemer. 600 Vp Opmerkingen: •... -
Pagina 6: Bediening
BEDIENING DC-spanning meten Waarschuwing • Gebruik geen hogere waarden dan 600V om schade aan de meter of het risico op persoonlijk letsel te voorkomen. • De DC-spanningsbereiken zijn 200,0mV, 2,000V, 20,00V, 200,0V en 600V. • Voer de volgende stappen uit om de DC/AC-spanning te meten: Steek het rode meetsnoer in de Hz Duty% -aansluiting en het zwarte meetsnoer in de COM -aansluiting. - Pagina 7 Weerstand meten Waarschuwing • Om schade aan de meter of aan de geteste apparaten te voorkomen moet u de stroom van de schakeling loskoppelen en alle hoogspanningscondensators ontladen voordat u de weerstand meet. De weerstandsbereiken zijn 200,0Ω, 2,000kΩ, 20,00kΩ, 200kΩ, 2,000MΩ en 20,00MΩ. •...
-
Pagina 8: Temperatuur Meten
Opmerkingen: • In een circuit moet een goede diode nog steeds een voorwaartse spanningsvalwaarde van 0,5V tot 0,8 produceren; de aflezing van de spanningsafname kan echter variëren afhankelijk van de weerstand van andere paden tussen de sondetips. • Op het LCD-scherm wordt OL weergegeven om een open circuit of een verkeerde polariteitsverbinding aan te geven. - Pagina 9 • Op het LCD-scherm wordt OL weergegeven om aan te geven dat het te testen circuit open is. • Wanneer de continuïteitstest is voltooid, koppelt u de testkabels los van het te testen circuit en verwijdert u deze van de ingangen. AC-stroom meten Waarschuwing •...
-
Pagina 10: Specificaties
Specificaties A. Algemene specificaties: Maximale spanning met inbegrip van 500V rms. de voorbijgaande overspanning tussen de terminals en de grond: Auto polariteit display: 3 1/2 cijfers LCD-scherm, maximumweergave 1999 Overlast: Weergave OL of -OL Lage batterij: Scherm Meetsnelheid: Updates 3 keer/seconde. Meetafwijking: Wanneer de gemeten geleider niet centraal door de klauwen wordt geplaatst tijdens... -
Pagina 11: Onderhoud
ONDERHOUD Reiniging • Reinig de meter met een schone, droge doek. • Gebruik bij het reinigen geen chemische, schuur- of oplosmiddelen die de meter zouden kunnen beschadigen. • Reinig de klemmen met een mild reinigingsmiddel, aangezien vuil op de klemmen de resultaten kan beïnvloeden. - Pagina 12 INFORMATIE OVER AFVALVERWERKING VOOR CONSUMENTEN VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR Deze symbolen geven aan dat er een gescheiden inzameling van afgedankte elektrische en elektronische apparatuur (AEEA) of afgedankte batterijen vereist is. Gooi deze items niet weg met het gewone huisafval. Afzonderlijk voor de behandeling, terugwinning en recycling van de gebruikte materialen.
