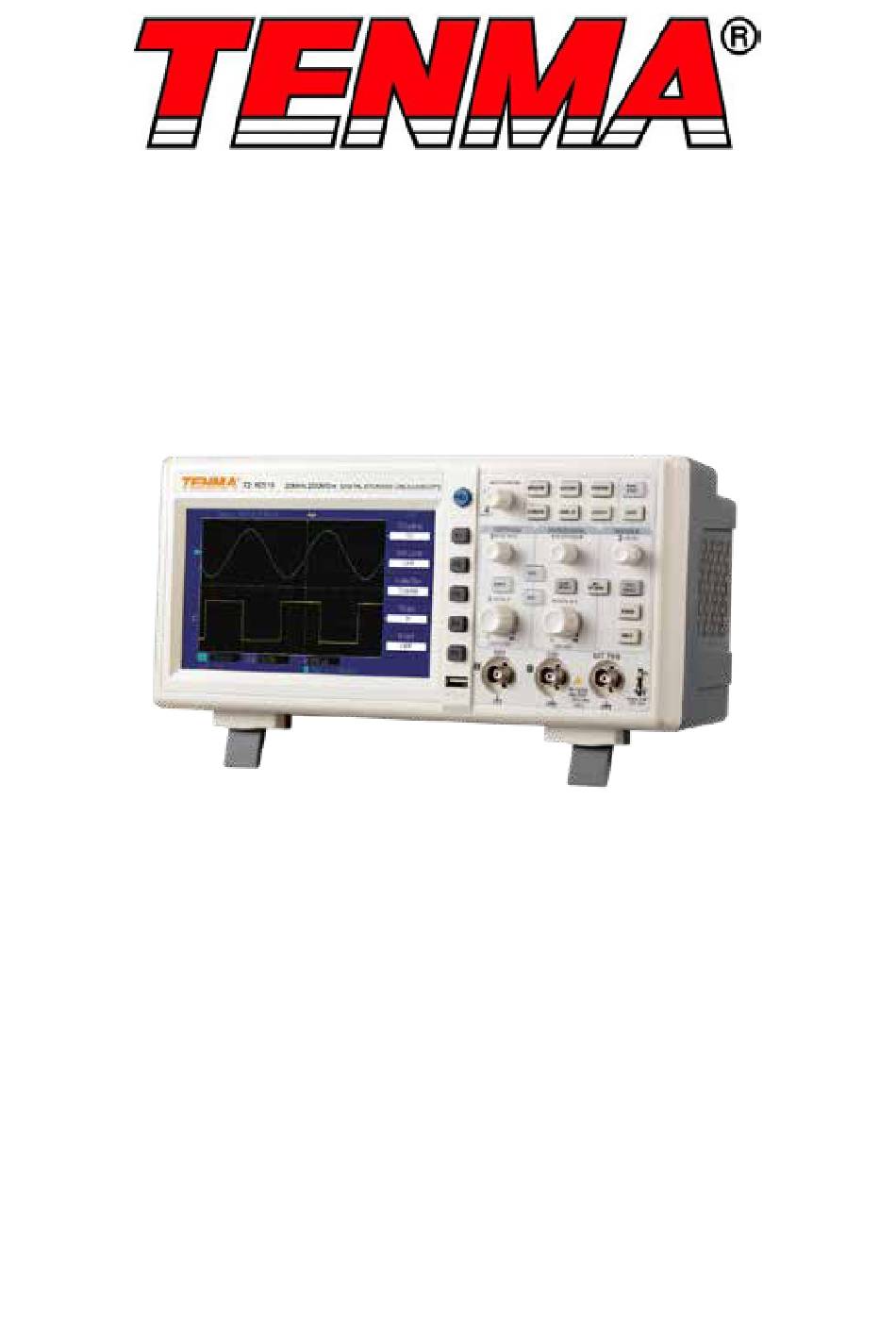

- Pagina 1 Oscilloscoop met digitale opslag modelnr. 72-2650, 72-8705A, 72-8710 A 72-8225A & 72-10510...
-
Pagina 2: Productoverzicht
Bij gebruik van een elektrisch apparaat dienen de veiligheidsinstructies altijd te worden opgevolgd om het risico op brand, elektrische schokken en persoonlijk letsel of materiële beschadiging te verminderen. Lees alle instructies voordat u het apparaat gebruikt en bewaar deze voor toekomstig gebruik. -
Pagina 3: Bedrijfsparameters
BEDRIJFSPARAMETERS • De oscilloscoop heeft ook een hoge prestatie-index en krachtige functies die nodig zijn voor snellere metingen. Met de oscilloscoop kunnen er snellere signalen worden waargenomen via 500 MS/s (of 1GS/s)realtime-meting en 25GS/s (of 50GS/s) equivalente meting. • Een krachtige trigger- en analysecapaciteit maken het eenvoudiger om golfvormen vast te leggen en te analyseren. -
Pagina 4: Sondecompensatie
WERKING Toegang tot signalen • Schakel het apparaat in en laat vervolgens de zelftest voltooien. • Druk op de UTILITY-knop en vervolgens op F1. Op het scherm verschijnt DEFAULT SETUP. Opmerking: de meter heeft dubbele ingangskanalen plus één extern triggeringangskanaal. •... -
Pagina 5: Scherminstellingknoppen
Druk op CH1, CH2, MATH of REFERENCE en het scherm toont het bijbehorende bedieningsmenu, teken, golfvorm en bereikstatusinformatie. • Druk op OFF om het geselecteerde kanaal uit te schakelen (72-2650). Horizontaal bedieningspaneel • De horizontale positieregeling past de positie van het golfvormvenster aan door de triggerverschuiving van het signaal aan te passen. -
Pagina 6: Instellen Van Het Instrument
INSTELLEN VAN HET INSTRUMENT Verticale systeemconfiguratie • Elk kanaal CH1 of CH2 heeft zijn eigen verticale menu. Elk kanaal moet afzonderlijk worden ingesteld. • Druk op CH1 of CH2 en het systeem toont het bedieningsmenu voor dat kanaal. Functiemenu Instellingen Opmerkingen Onderschept de gelijkstroomhoeveelheden van het ingangssignaal. -
Pagina 7: Sondesnelheid Instellen
Kanaalbandbreedte instellen • Als er bijvoorbeeld een signaal wordt toegepast op CH1 dat een pulssignaal is dat oscillatie met hoge frequentie bevat. • Druk op CH1 om Kanaal1 te selecteren. • Druk op F2 om de bandbreedtelimiet uit te zetten (BANDWIDTH LIMIT OFF), zodat deze is ingesteld als volledige bandbreedte. -
Pagina 8: Instellingen
Werken met wiskundige functies ÷ • Wiskundige functies zijn weergaven van +, -, x, en FFT wiskundige resultaten van CH1 en CH2. De menuopties zijn: - Functiemenu Instellingen Opmerkingen Type Math Voor het uitvoeren van de functies +, -, x, ÷ Signaalbron 1 Stel signaalbron 1 in als CH1-golfvorm. -
Pagina 9: Eigenschap
Selecteer het FFT-venster • Ervan uitgaande dat de YT-golfvorm zichzelf voortdurend herhaalt, voert de oscilloscoop een FFT-conversie van tijdregistratie van een beperkte lengte uit. Wanneer deze cyclus een geheel getal is, heeft de YT-golfvorm aan het begin en aan het einde dezelfde amplitude. Er is geen golfvormonderbreking. - Pagina 10 Druk op CANCEL om terug te gaan naar het vorige menu. Druk op REF B en selecteer de tweede signaalbron voor de wiskundefunctie en herhaal stap Opmerking: om dergelijke golfvormen te meten en te observeren, kunt u de huidige golfvorm vergelijken met de referentiegolfvorm voor analyse.
-
Pagina 11: Pictogramdefinities
Pictogramdefinities Vertegenwoordigt de geheugenpositie van de huidige golfvorm. Vertegenwoordigt de geheugenpositie van het triggerpunt. Vertegenwoordigt de positie van het triggerpunt in het huidige golfvormvenster. Horizontale tijdbasis (hoofdtijdbasis) d.w.z.: sec/div. Horizontale afstand tussen de triggerpositie en het midden van het venster. Definities •... -
Pagina 12: Opmerkingen
• Over het algemeen zal het verminderen van de tijdbasis resulteren in de juiste Lissajous- cijfers van een betere weergavekwaliteit. • De volgende functies hebben geen effect in de XY-weergavemodus:- Automatische meetmodus Cursormeetmodus Referentie- of wiskundige golfvorm Vector-weergavetype Horizontale positieregeling Triggerbesturing Het opzetten van het triggersysteem •... - Pagina 13 Functiemenu Instellingen Opmerkingen Type Edge Onderschep de gelijkstroomhoeveelheden van het ingangssignaal H/F reject Laat wissel- en gelijkstroomhoeveelheden van het L/F reject ingangssignaal passeren Triggerkoppeling Verwerp hoogfrequentiehoeveelheden boven 80 kHz van het signaal Verwerp laagfrequentiehoeveelheden onder 80 kHz van het signaal Pulse-trigger •...
- Pagina 14 Videotrigger • Door de videotrigger te selecteren kunt u een veld- of lijntrigger uitvoeren met NTSC- of PAL- standaardvideosignalen. De standaard triggerkoppeling is gelijkstroom. Functiemenu Instellingen Opmerkingen Type Video Stel Ch1 in als het triggersignaal Stel CH2 in als het triggersignaal Stel het externe triggeringangskanaal in als het triggersignaal Triggerbron EXT/5...
- Pagina 15 Functiemenu Instellingen Opmerkingen Type Edge Stel de triggermodus in op rand Triggerbron Alternate Stel CH1 en Ch2 in om van trigger te wisselen Inclinatie Rising Stel de inclinatie van de trigger in als stijgende rand Triggermodus Auto Stel de triggermodus in op automatisch Triggerkoppeling Stel de triggerkoppelingsmodus in op wisselstroom Stel in voor triggerkoppelingsmodus...
- Pagina 16 WERKING Trigger Source - Trigger kan worden verkregen uit verschillende bronnen: ingangskanaal (CH1 of CH2), externe trigger (EXT, EXT/5) of net. Inpunt channel - de meest voorkomende triggerbron is het ingangskanaal. De geselecteerde triggerbron kan normaal werken, ongeacht of de invoer wordt weergegeven of niet. External trigger - dit type triggerbron kan in een derde kanaal triggeren, terwijl er gegevens in twee andere kanalen worden verkregen.
- Pagina 17 Functiemenu Instellingen Opmerkingen Sample Schakel de gewone meetmodus in Peak detect Schakel de piekdetectiemodus in Verwervingsmodus Average Stel de gemiddeldemeting in en geef het gemiddelde aantal keren weer Stel het gemiddelde aantal keren in in veelvouden Average number of van 2, d.w.z.: 2, 4, 8, 16, 32, 64, 128, 256 Gebruik de 2-256 times multifunctionele knop op het voorpaneel om het gemiddelde...
- Pagina 18 Het weergavesysteem instellen • De DISPLAY-knop op het bedieningspaneel is de functietoets voor het weergavesysteem. Functiemenu Instellingen Opmerkingen Vector Meetpunten worden gekoppeld voor weergave Schermtype Stippen Meetpunten worden direct weergegeven Bedrijfsmodus van de oscilloscoop X-Y is de Formaat weergavemodus CH1 is X-invoer CH2 is Y-invoer. De golfvorm op het scherm wordt aan een hogere snelheid vernieuwd Persist...
-
Pagina 19: Alternatieve Functies Instellen
Functiemenu Instellingen Opmerkingen Instellingen Selecteer het instelmenu op het voorpaneel Er kunnen maximaal 10 instellingen op het voorpaneel worden Setup (positie 1~10 opgeslagen. Selecteer met de multifunctionele knop op het opslaan) voorpaneel Save Sla de instelling op Recall Laad de instelling Functiemenu Instellingen Opmerkingen... - Pagina 20 Auto Calibration: met de automatische kalibratiefunctie kunt u meetfouten die zijn veroorzaakt door omgevingsveranderingen corrigeren. Dit proces kan indien nodig selectief worden uitgevoerd. Als u de kalibratie nauwkeuriger wilt maken, schakelt u de oscilloscoop in en wacht u 20 minuten om die te laten opwarmen.
- Pagina 21 Automatische meting van tijdparameters • De oscilloscoop van de DSO-serie kan automatisch de volgende parameters meten. • Rise time - de tijd die de golfvorm nodig heeft om te stijgen van 10% tot 90%. • Fall time - de tijd die nodig is om de golfvorm te laten dalen van 90% naar 10%. •...
-
Pagina 22: Cursormeting
Cursormeting • De CURSOR-knop op het bedieningspaneel is de functietoets voor cursormeting. • Pas de cursorpositie aan door de multifunctionele knop te draaien. Functiemenu Instellingen Opmerkingen CH1/CH2/ Selecteer het meetkanaal Kanaal MATH CH1/CH2/ Kanaal Selecteer het referentiekanaal MATH Selecteer om terug te keren naar het parametermeting- Confirm weergavemenu en vervang de originele parameter in die positie •... -
Pagina 23: Probleemoplossing
Functiemenu Instellingen Aanpassen naar 'Sampling' of 'Peak Measurement' Verwervingsmodus Cursor Weergaveformaat Ingesteld op YT Schermtype Vector Horizontale positie Aangepast SEC/DIV Aanpassen op basis van signaalfrequentie Triggerkoppeling Triggeruitstel Minimumwaarde Triggerniveau Instellen op 50% Triggermodus Auto Stel in op CH1 maar als er geen signaal in CH1 is en CH2 een signaal Triggerbron afgeeft, wordt dit op CH2 ingesteld Triggerinclinatie... -
Pagina 24: Specificatie
Stel het weergavetype in op stippen om dit probleem op te lossen. SPECIFICATIE Opmeting Meetmodi Real time Real time Equivalent Meetfrequentie 72-2650 1 GS/s 50 GS/s 72-8710A 1 GS/s 50 GS/s 72-8705A 1 GS/s 50 GS/s... - Pagina 25 Verticaal Wissel/gelijk-omvormer 8-bit-resolutie, twee kanalen worden tegelijkertijd gesampled 72-2650 2 mV/div ~ 5 V/div Deflectiefactor VOLTS/DIV Bereik bij BNC-ingang 72-10510 72-8225A 1 mV/div ~ 20 V/div 72-8705A 72-8710A Positiebereik ±10div (72-10510) Selecteerbare 20 MHz bandbreedtelimiet (Typisch) Lage frequentierespons ≤ 10 Hz bij BNC...
- Pagina 26 Lijnbereik: 1-525 (NTSC) en 1-625 (PAL) Alternate Trigger CH1-trigger Rand, puls, video CH2-trigger Rand, puls, video OPMERKING: EXT/5-functie is alleen voor 72-2650 en videotriggerfunctie voor 72-2650 en 72-10510 Meting Spanningsverschil (rV) tussen Handmatige modus cursors, tijdsverschil (rT) tussen cursors, rT aftelling (Hz) (1/rT)
- Pagina 27 Interfacefunctie 72-2650 1 x USB-apparaat, 1 USB-host 71-10510 72-8225A Standaardconfiguratie 1 USB OTG 72-8705A 72 8710A Optioneel onderdeel LAN-communicatiepoort voor 72-2650 Stroombron Netspanning 100-240 V AC rms 45-440 Hz, CAT II Energieverbruik Kleiner dan 30 VA Zekering F1.6AL 250 V...
-
Pagina 28: Afmetingen
Afmetingen 72-10510 72-8225A 72-2650 72-8705A 72-8710A BREEDTE 320 mm 306 mm Grootte HOOGTE 150 mm 147 mm DIEPTE 130 mm 122 mm Gewicht Excl. verpakking 2,5 kg 2,2 kg Incl. verpakking 4,0 kg 3,3 kg IP-classificatie IP20 Aanpassingsinterval Aanbevolen kalibratie-interval is één jaar...
